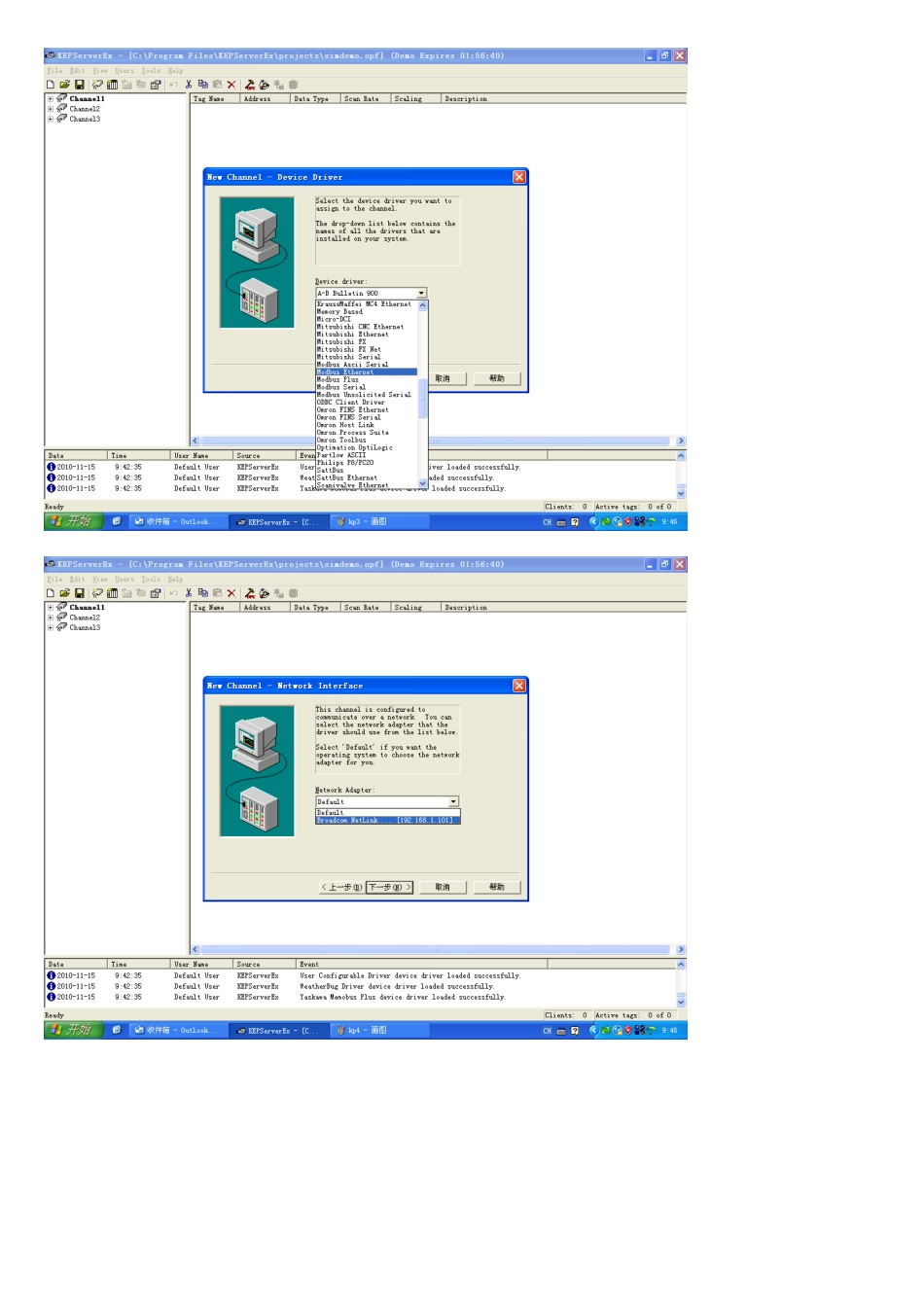

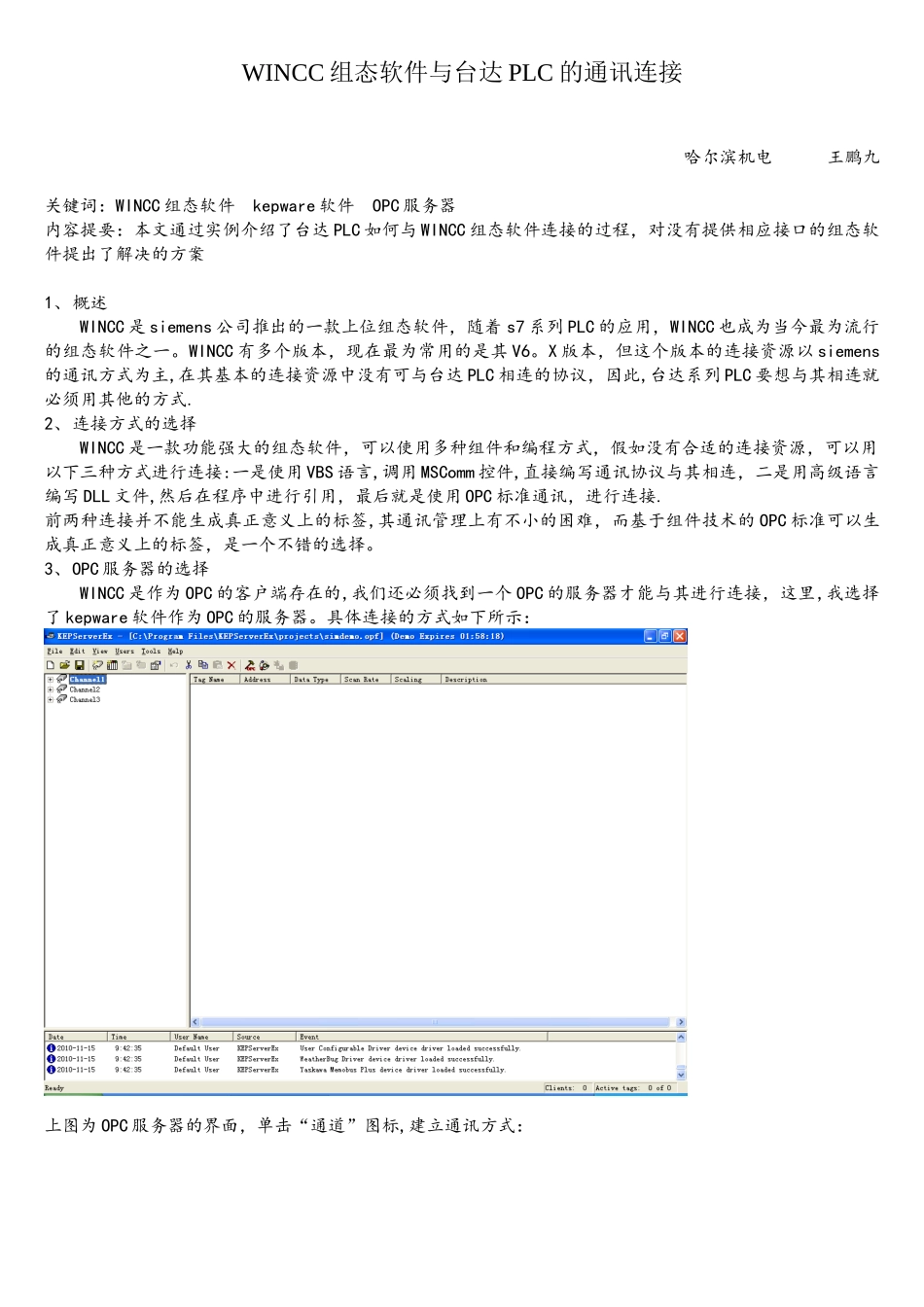

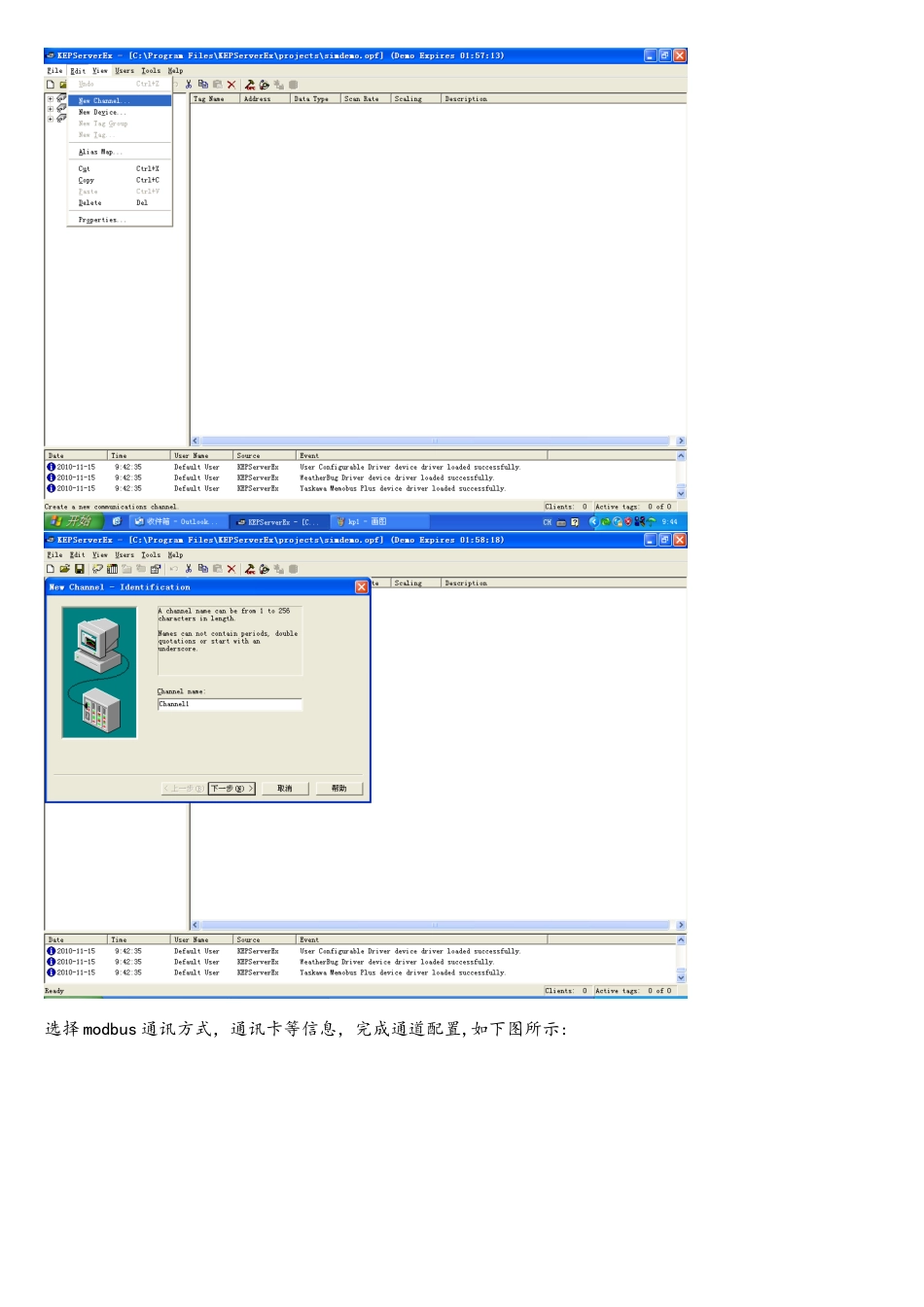

WINCC 组态软件与台达 PLC 的通讯连接哈尔滨机电 王鹏九关键词：WINCC 组态软件 kepware 软件 OPC 服务器内容提要：本文通过实例介绍了台达 PLC 如何与 WINCC 组态软件连接的过程，对没有提供相应接口的组态软件提出了解决的方案1、概述WINCC 是 siemens 公司推出的一款上位组态软件，随着 s7 系列 PLC 的应用，WINCC 也成为当今最为流行的组态软件之一。WINCC 有多个版本，现在最为常用的是其 V6。X 版本，但这个版本的连接资源以 siemens的通讯方式为主,在其基本的连接资源中没有可与台达 PLC 相连的协议，因此,台达系列 PLC 要想与其相连就必须用其他的方式.2、连接方式的选择WINCC 是一款功能强大的组态软件，可以使用多种组件和编程方式，假如没有合适的连接资源，可以用以下三种方式进行连接:一是使用 VBS 语言,调用 MSComm 控件,直接编写通讯协议与其相连，二是用高级语言编写 DLL 文件,然后在程序中进行引用，最后就是使用 OPC 标准通讯，进行连接.前两种连接并不能生成真正意义上的标签,其通讯管理上有不小的困难，而基于组件技术的 OPC 标准可以生成真正意义上的标签，是一个不错的选择。3、OPC 服务器的选择WINCC 是作为 OPC 的客户端存在的,我们还必须找到一个 OPC 的服务器才能与其进行连接，这里,我选择了 kepware 软件作为 OPC 的服务器。具体连接的方式如下所示：上图为 OPC 服务器的界面，单击“通道”图标,建立通讯方式：选择 modbus 通讯方式，通讯卡等信息，完成通道配置,如下图所示:然后在新建立的通道上单击“设备”图标，建立与其连接的设备在 ID 的对话框中输入将要连接 PLC 的地址，输入完后，其他选项默认即可,结束后单击“完成”按钮建立完通道与设备后，在设备中添加需要连接的标签，如下所示其地址可以通过查看 DVP-PLC 应用技术手册得到，实例中输入的地址为 404097,是台达 PLC 中 D0 的 MODBUS地址。在 OPC 服务其中建立完后,运行 WINCC 软件，先添加新的驱动在新的驱动上选择系统参数选项在弹出的对话框中选择 KEPWAREEX4 选项选择类型和权限，然后确认在弹出的窗口中,选择已经建立好的的通道、设备和标签，然后进行添加确认之后就会看到标签已添加到系统当中了。4、结束语以上便是用 WINCC 连接台达 PLC 的步骤，让人兴奋的是,WINCC7.0 以上版本已经可以兼容 TCP/IP MODBUS 通讯了，但其还在测试中，未完全发布，另外，即使使用了 WINCC7.0，在串行通讯这个方式下还是要通过OPC 服务器来实现。此方式不仅可以连接 WINCC 组态软件，任何具有 OPC 客户端的组态软件都可以与其进行连接.
