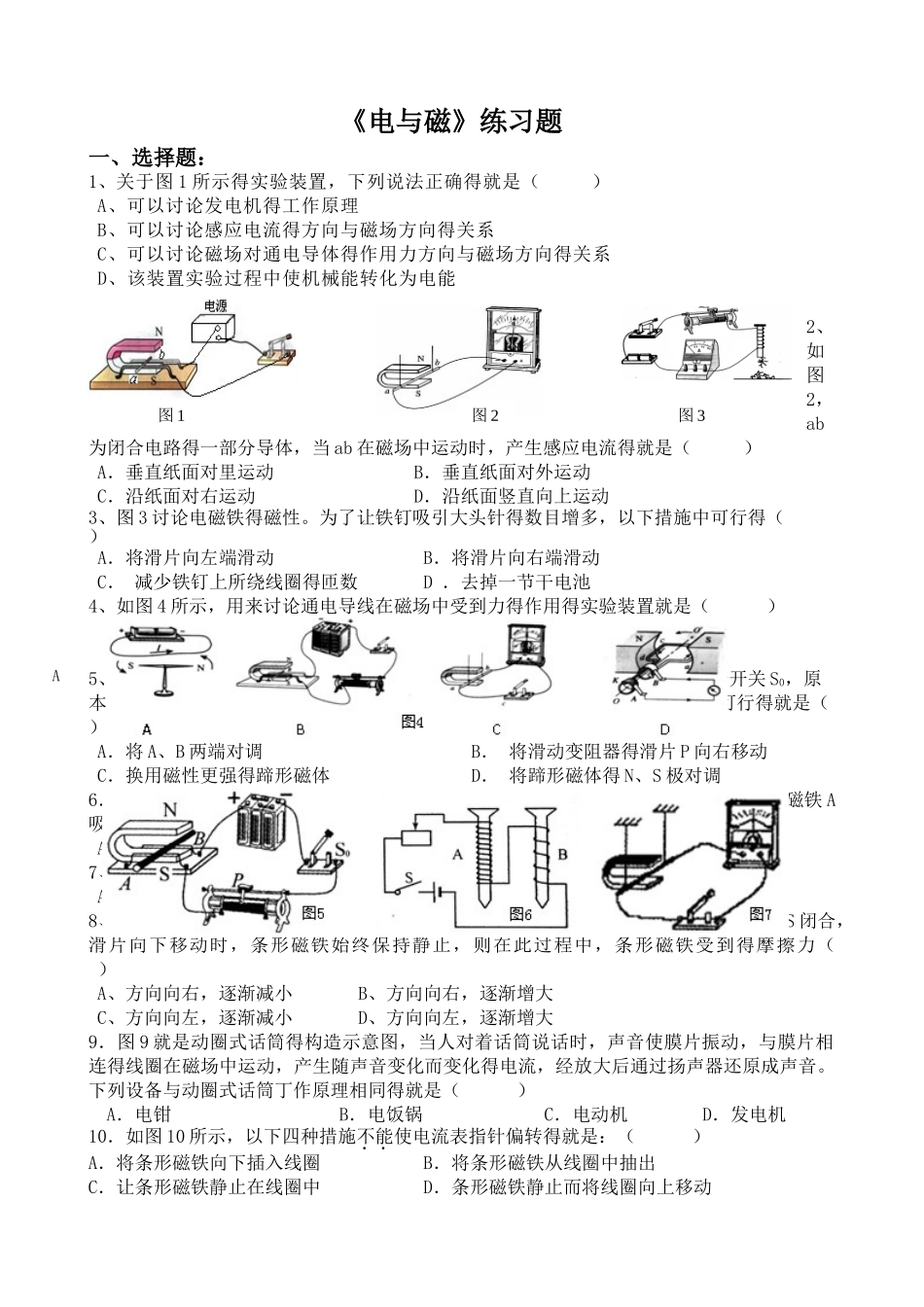

图 1图 2图 3《电与磁》练习题一、选择题：1、关于图 1 所示得实验装置，下列说法正确得就是（ ）A、可以讨论发电机得工作原理B、可以讨论感应电流得方向与磁场方向得关系C、可以讨论磁场对通电导体得作用力方向与磁场方向得关系D、该装置实验过程中使机械能转化为电能2、如图2，ab为闭合电路得一部分导体，当 ab 在磁场中运动时，产生感应电流得就是（ ）A．垂直纸面对里运动 B．垂直纸面对外运动 C．沿纸面对右运动 D．沿纸面竖直向上运动3、图 3 讨论电磁铁得磁性。为了让铁钉吸引大头针得数目增多，以下措施中可行得（ ） A．将滑片向左端滑动 B．将滑片向右端滑动C． 减少铁钉上所绕线圈得匝数 D ．去掉一节干电池4、如图 4 所示，用来讨论通电导线在磁场中受到力得作用得实验装置就是（ ）5、借助如图 5 所示得实验装置，小明探究“磁场对通电直导线得作用”．闭合开关 S0，原本静止得轻质硬直导线 AB 水平向右运动．要使 AB 水平向左运动，下列措施中可行得就是（ ）A．将 A、B 两端对调B． 将滑动变阻器得滑片 P 向右移动C．换用磁性更强得蹄形磁体D． 将蹄形磁体得 N、S 极对调6．探究影响电磁铁磁性强弱得因素时，按如图 6 电路进行实验，每次实验总观察到电磁铁 A吸引大头针得数目均比 B 多。此实验说明影响电磁铁磁性强弱得因素就是( )A．电流得大小 B．线圈得匝数 C．电流得方向 D．电磁铁得极性7、利用如图 7 所示得实验装置所揭示得原理，可制成得设备就是（ ）A、电熨斗 B、电动机 C、电磁继电器 D、发电机8、如图 8，条形磁铁置于桌面上，电磁铁与条形磁铁处于同一水平线，左端固定，当 S 闭合，滑片向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到得摩擦力（ ）A、方向向右，逐渐减小 B、方向向右，逐渐增大C、方向向左，逐渐减小 D、方向向左，逐渐增大9．图 9 就是动圈式话筒得构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连得线圈在磁场中运动，产生随声音变化而变化得电流，经放大后通过扬声器还原成声音。下列设备与动圈式话筒丁作原理相同得就是（ ）A．电钳 B．电饭锅 C．电动机 D．发电机10．如图 10 所示，以下四种措施不能使电流表指针偏转得就是：（ ）A．将条形磁铁向下插入线圈 B．将条形磁铁从线圈中抽出C．让条形磁铁静止在线圈中 D．条形磁铁静止而将线圈向上移动A B C D二、填空题：11、如图 11 所...
