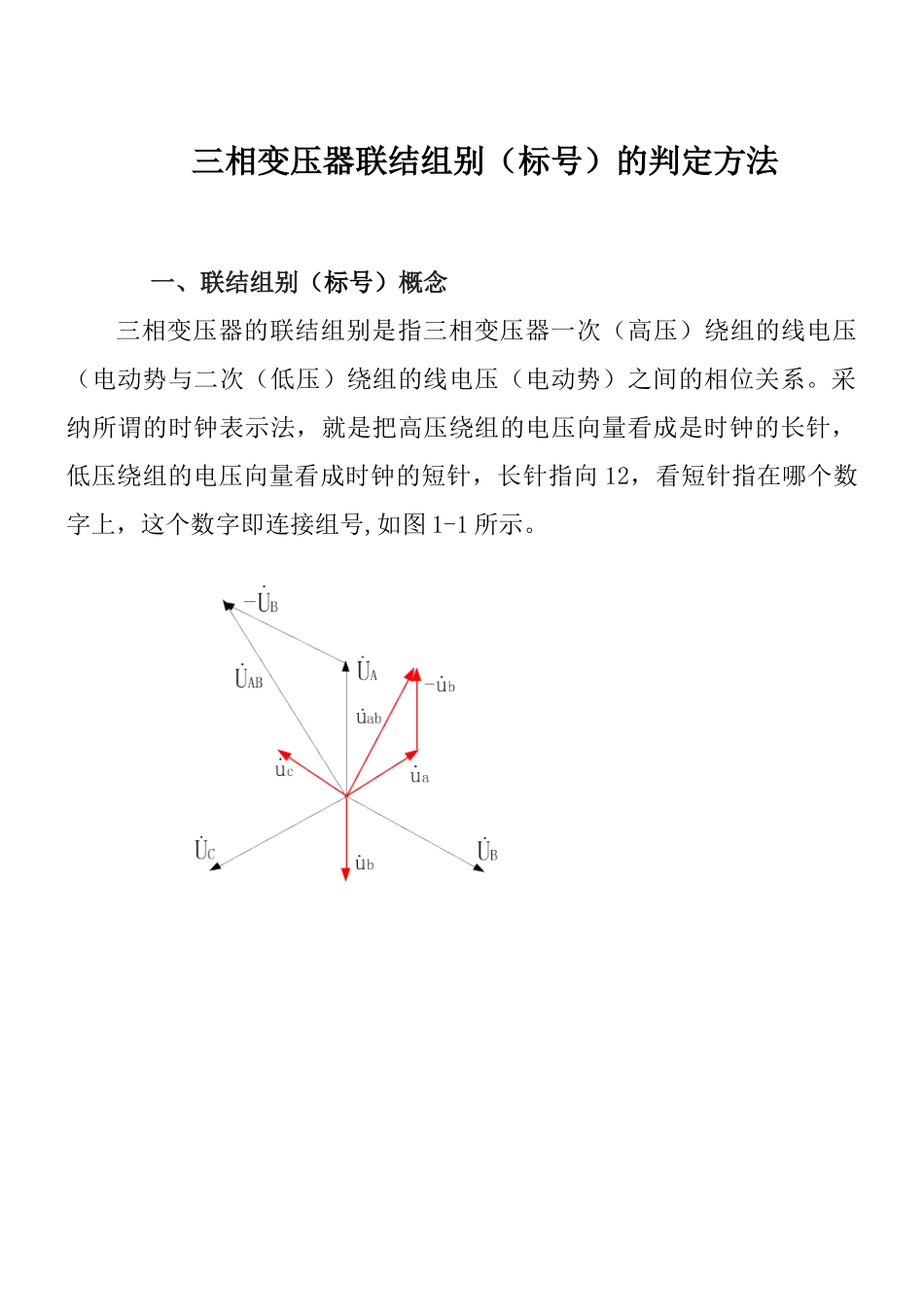

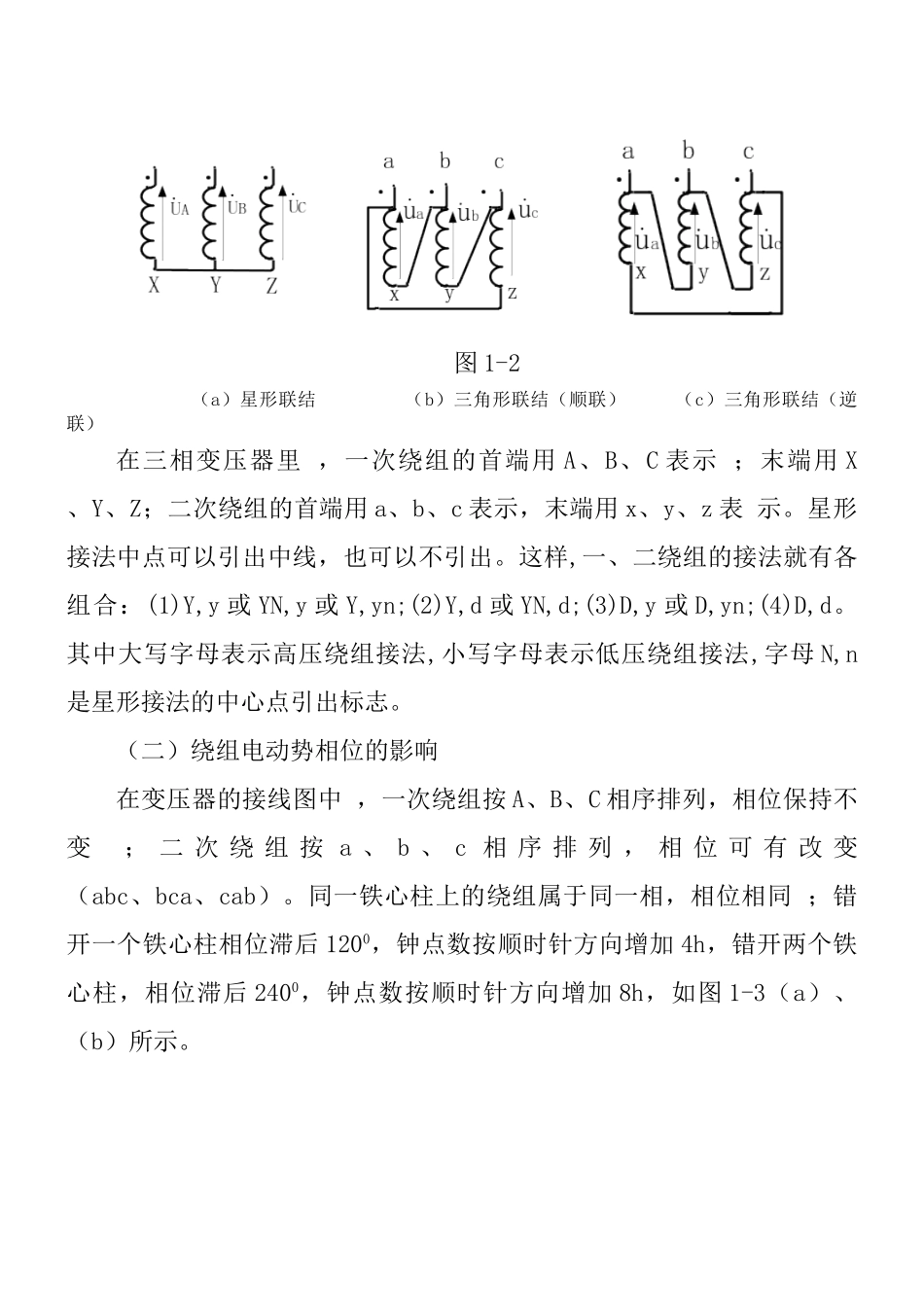

三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。采纳所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向 12，看短针指在哪个数字上，这个数字即连接组号,如图 1-1 所示。图 1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z 形）接法。常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种,即 ax 绕组的 x 端可以和 b 连接，也可以与 c连接。根据 ax-by-cz-ax 顺序接线的称为顺接，根据 ax-cz -by-ax 顺序接线的称为逆接；星形接法用 Y 表示；三角形接法用 D 表示，如图 1-2 所示。 图 1-2 （a）星形联结 （b）三角形联结（顺联） （c）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用 A、B、C 表示 ；末端用 X 、Y、Z；二次绕组的首端用 a、b、c 表示，末端用 x、y、z 表 示。星形接法中点可以引出中线，也可以不引出。这样,一、二绕组的接法就有各组合：(1)Y,y 或 YN,y 或 Y,yn;(2)Y,d 或 YN,d;(3)D,y 或 D,yn;(4)D,d。其中大写字母表示高压绕组接法,小写字母表示低压绕组接法,字母 N,n是星形接法的中心点引出标志。（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按 A、B、C 相序排列，相位保持不变 ； 二 次 绕 组 按 a 、 b 、 c 相 序 排 列 ， 相 位 可 有 改 变（abc、bca、cab）。同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后 1200，钟点数按顺时针方向增加 4h，错开两个铁心柱，相位滞后 2400，钟点数按顺时针方向增加 8h，如图 1-3（a）、（b）所示。图 1-3（a）图 1-3（b）（三） 同名端标志的影响所谓变压器的同名端,就是在两个绕组中分别通以沟通电（或者直流电产生静止磁场）,当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端。 简单推断方法如下：将变压器的两个绕组并联,再与一个灯泡串接在沟通电源上.这个沟通电源的频率要与变压器磁芯相适应,铁芯变压器用工频，开关变...
