三相异步电动机的Y—△启动控制实验报告

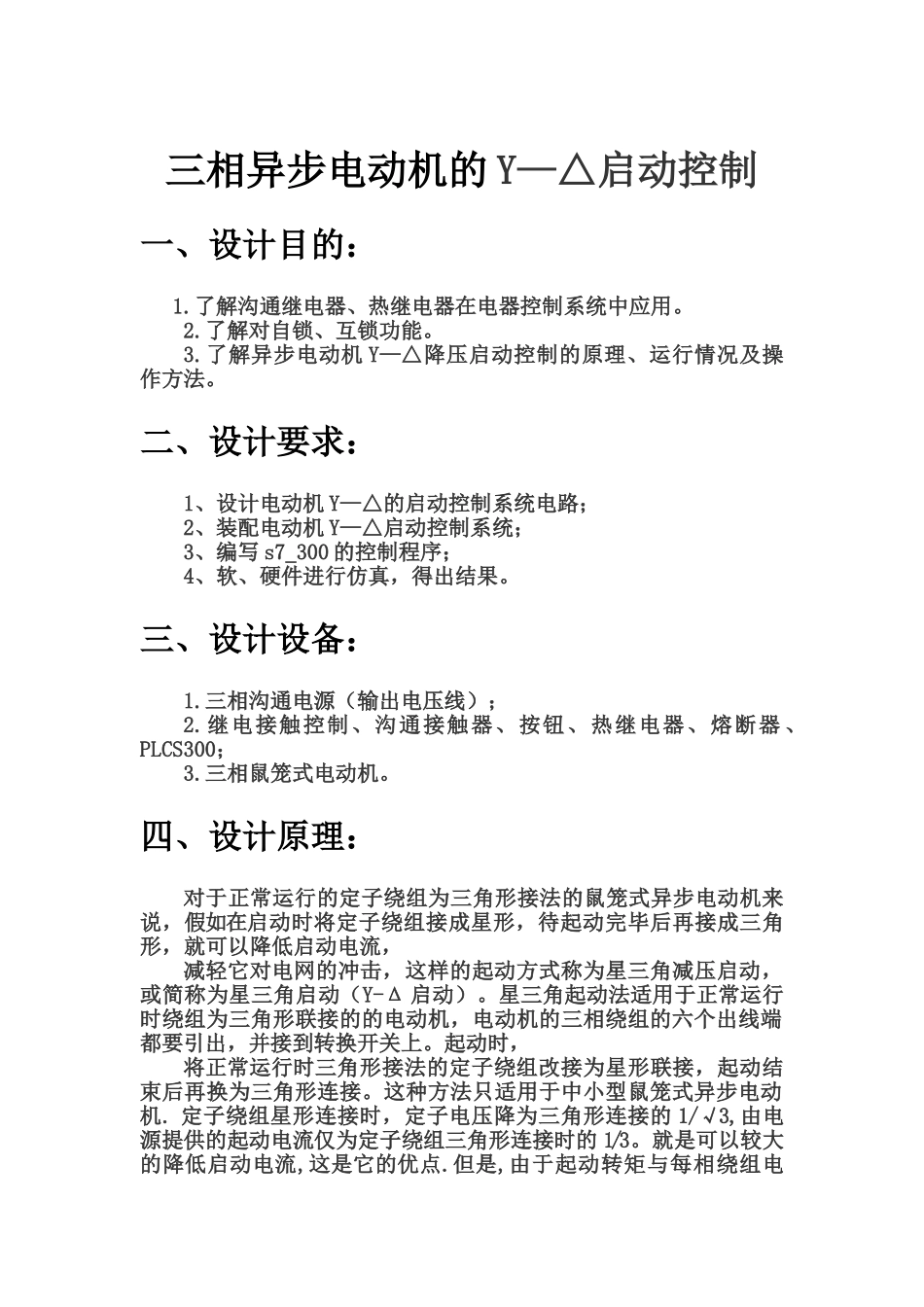

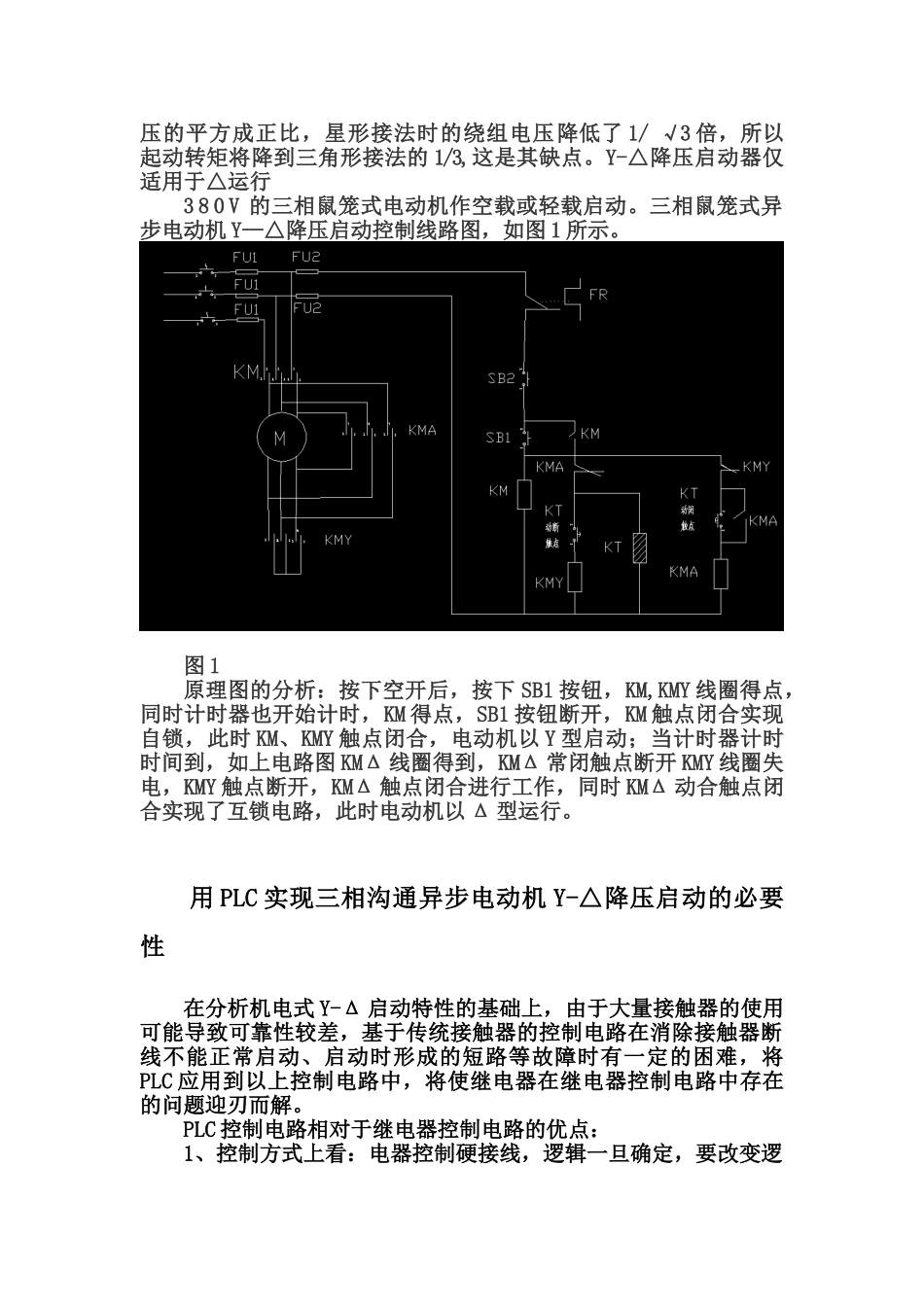

三相异步电动机的 Y—△启动控制一、设计目的：1.了解沟通继电器、热继电器在电器控制系统中应用。2.了解对自锁、互锁功能。3.了解异步电动机 Y—△降压启动控制的原理、运行情况及操作方法。二、设计要求：1、设计电动机 Y—△的启动控制系统电路；2、装配电动机 Y—△启动控制系统；3、编写 s7_300 的控制程序；4、软、硬件进行仿真，得出结果。三、设计设备：1.三相沟通电源（输出电压线）；2.继电接触控制、沟通接触器、按钮、热继电器、熔断器 、PLCS300；3.三相鼠笼式电动机。四、设计原理：对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，假如在启动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击，这样的起动方式称为星三角减压启动，或简称为星三角启动（Y-Δ 启动）。星三角起动法适用于正常运行时绕组为三角形联接的的电动机，电动机的三相绕组的六个出线端都要引出，并接到转换开关上。起动时，将正常运行时三角形接法的定子绕组改接为星形联接，起动结束后再换为三角形连接。这种方法只适用于中小型鼠笼式异步电动机. 定子绕组星形连接时，定子电压降为三角形连接的 1/√3,由电源提供的起动电流仅为定子绕组三角形连接时的 1/3。就是可以较大的降低启动电流,这是它的优点.但是,由于起动转矩与每相绕组电压的平方成正比，星形接法时的绕组电压降低了 1/ √3 倍，所以起动转矩将降到三角形接法的 1/3,这是其缺点。Y-△降压启动器仅适用于△运行3 8 0 V 的三相鼠笼式电动机作空载或轻载启动。三相鼠笼式异步电动机 Y—△降压启动控制线路图，如图 1 所示。图 1原理图的分析：按下空开后，按下 SB1 按钮，KM,KMY 线圈得点，同时计时器也开始计时，KM 得点，SB1 按钮断开，KM 触点闭合实现自锁，此时 KM、KMY 触点闭合，电动机以 Y 型启动；当计时器计时时间到，如上电路图 KMΔ 线圈得到，KMΔ 常闭触点断开 KMY 线圈失电，KMY 触点断开，KMΔ 触点闭合进行工作，同时 KMΔ 动合触点闭合实现了互锁电路，此时电动机以 Δ 型运行。用 PLC 实现三相沟通异步电动机 Y-△降压启动的必要性在分析机电式 Y-Δ 启动特性的基础上，由于大量接触器的使用可能导致可靠性较差，基于传统接触器的控制电路在消除接触器断线不能正常启动、启动时形成的短路等故障时有一定的困难，将PLC 应用到以上控制电路中，将使继电器在继电器控制电路中...
