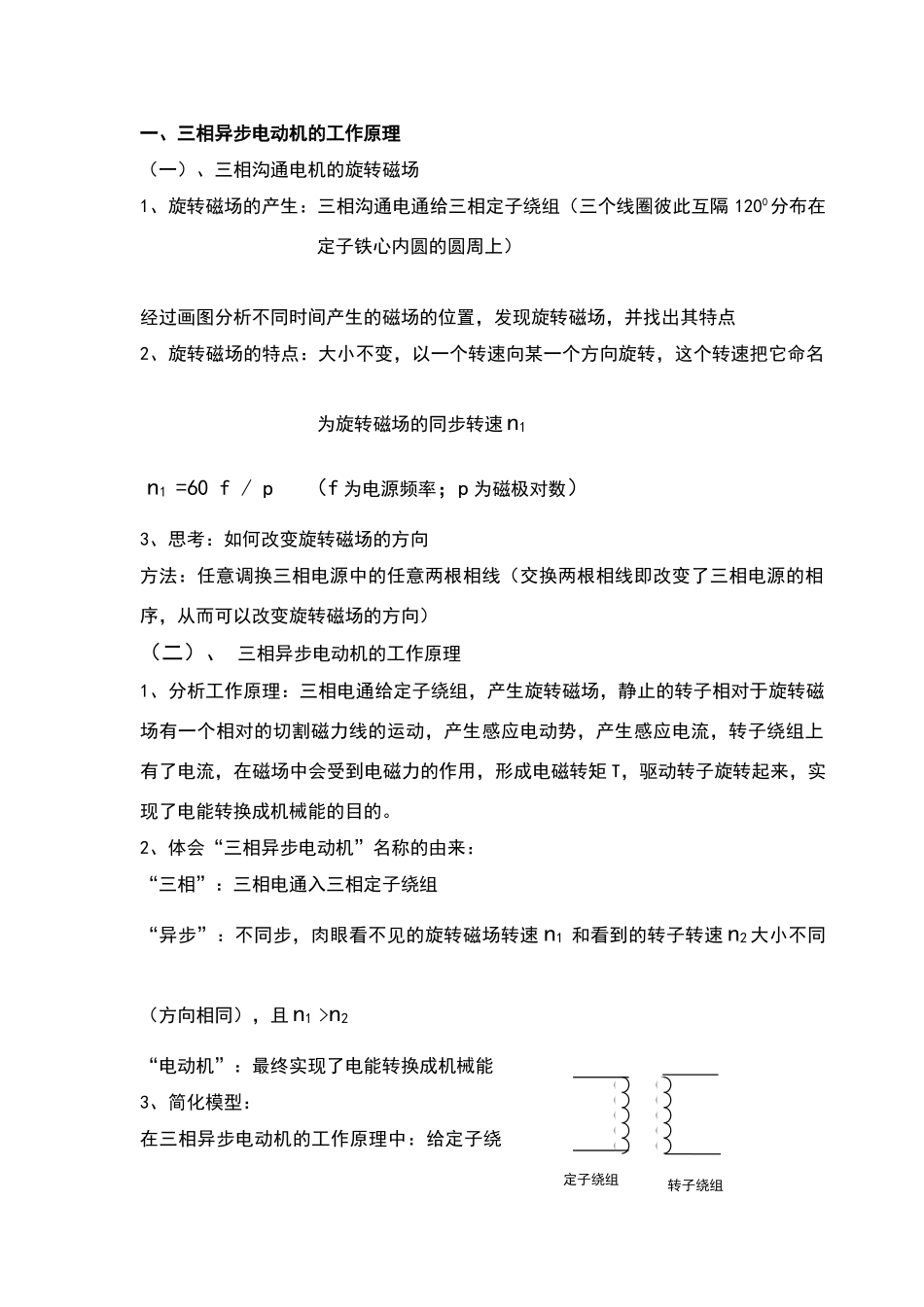

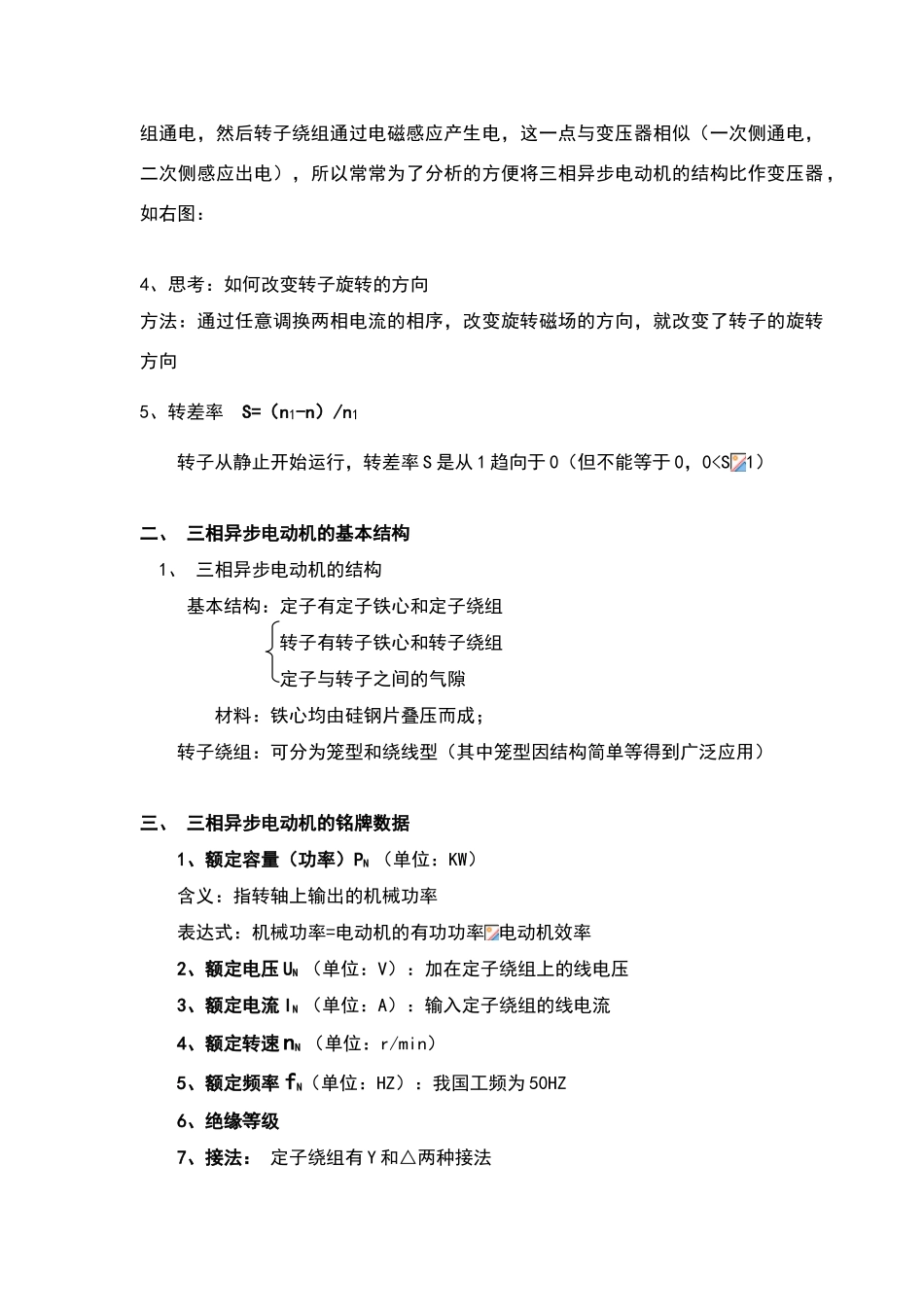

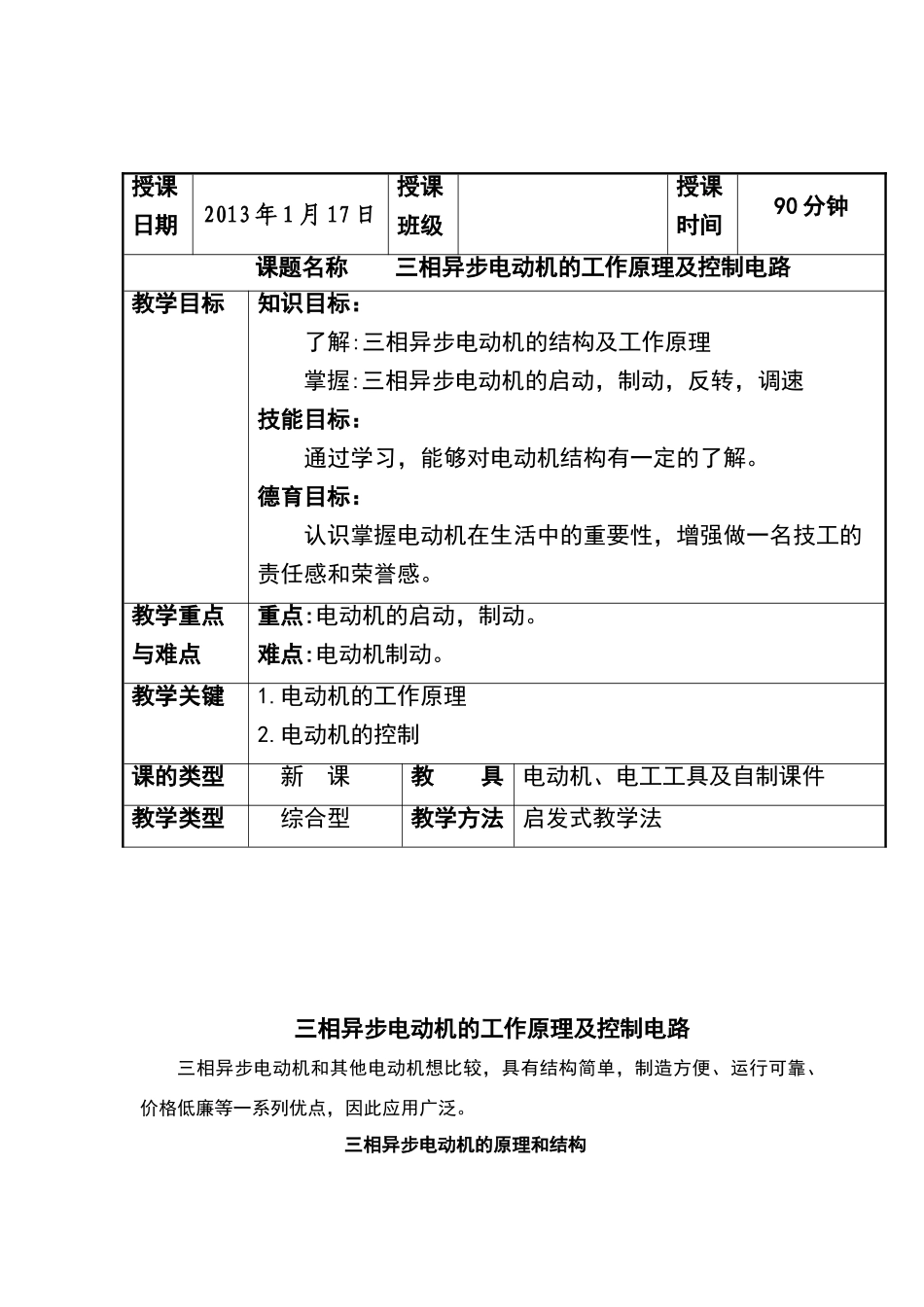

三相异步电动机的工作原理及控制电路三相异步电动机和其他电动机想比较，具有结构简单，制造方便、运行可靠、价格低廉等一系列优点，因此应用广泛。三相异步电动机的原理和结构授课日期2013 年 1 月 17 日授课班级授课时间90 分钟课题名称 三相异步电动机的工作原理及控制电路教学目标知识目标：了解:三相异步电动机的结构及工作原理掌握:三相异步电动机的启动，制动，反转，调速技能目标： 通过学习，能够对电动机结构有一定的了解。德育目标：认识掌握电动机在生活中的重要性，增强做一名技工的责任感和荣誉感。教学重点与难点重点:电动机的启动，制动。难点:电动机制动。教学关键1.电动机的工作原理2.电动机的控制课的类型新 课教 具 电动机、电工工具及自制课件教学类型综合型教学方法 启发式教学法一、三相异步电动机的工作原理（一）、三相沟通电机的旋转磁场1、旋转磁场的产生：三相沟通电通给三相定子绕组（三个线圈彼此互隔 1200分布在定子铁心内圆的圆周上）经过画图分析不同时间产生的磁场的位置，发现旋转磁场，并找出其特点2、旋转磁场的特点：大小不变，以一个转速向某一个方向旋转，这个转速把它命名为旋转磁场的同步转速n1 n1 =60 f / p （f 为电源频率；p 为磁极对数）3、思考：如何改变旋转磁场的方向方法：任意调换三相电源中的任意两根相线（交换两根相线即改变了三相电源的相序，从而可以改变旋转磁场的方向）（二）、 三相异步电动机的工作原理1、分析工作原理：三相电通给定子绕组，产生旋转磁场，静止的转子相对于旋转磁场有一个相对的切割磁力线的运动，产生感应电动势，产生感应电流，转子绕组上有了电流，在磁场中会受到电磁力的作用，形成电磁转矩 T，驱动转子旋转起来，实现了电能转换成机械能的目的。2、体会“三相异步电动机”名称的由来：“三相”：三相电通入三相定子绕组“异步”：不同步，肉眼看不见的旋转磁场转速 n1 和看到的转子转速 n2 大小不同（方向相同），且n1 >n2“电动机”：最终实现了电能转换成机械能3、简化模型：在三相异步电动机的工作原理中：给定子绕转子绕组定子绕组组通电，然后转子绕组通过电磁感应产生电，这一点与变压器相似（一次侧通电，二次侧感应出电），所以常常为了分析的方便将三相异步电动机的结构比作变压器 ，如右图：4、思考：如何改变转子旋转的方向方法：通过任意调换两相电流的相序，改变旋转磁场的方向，就改变了转子的旋转方向5、转差率 ...
