三菱Q系列PLC网络全参数设置方法及注意事项

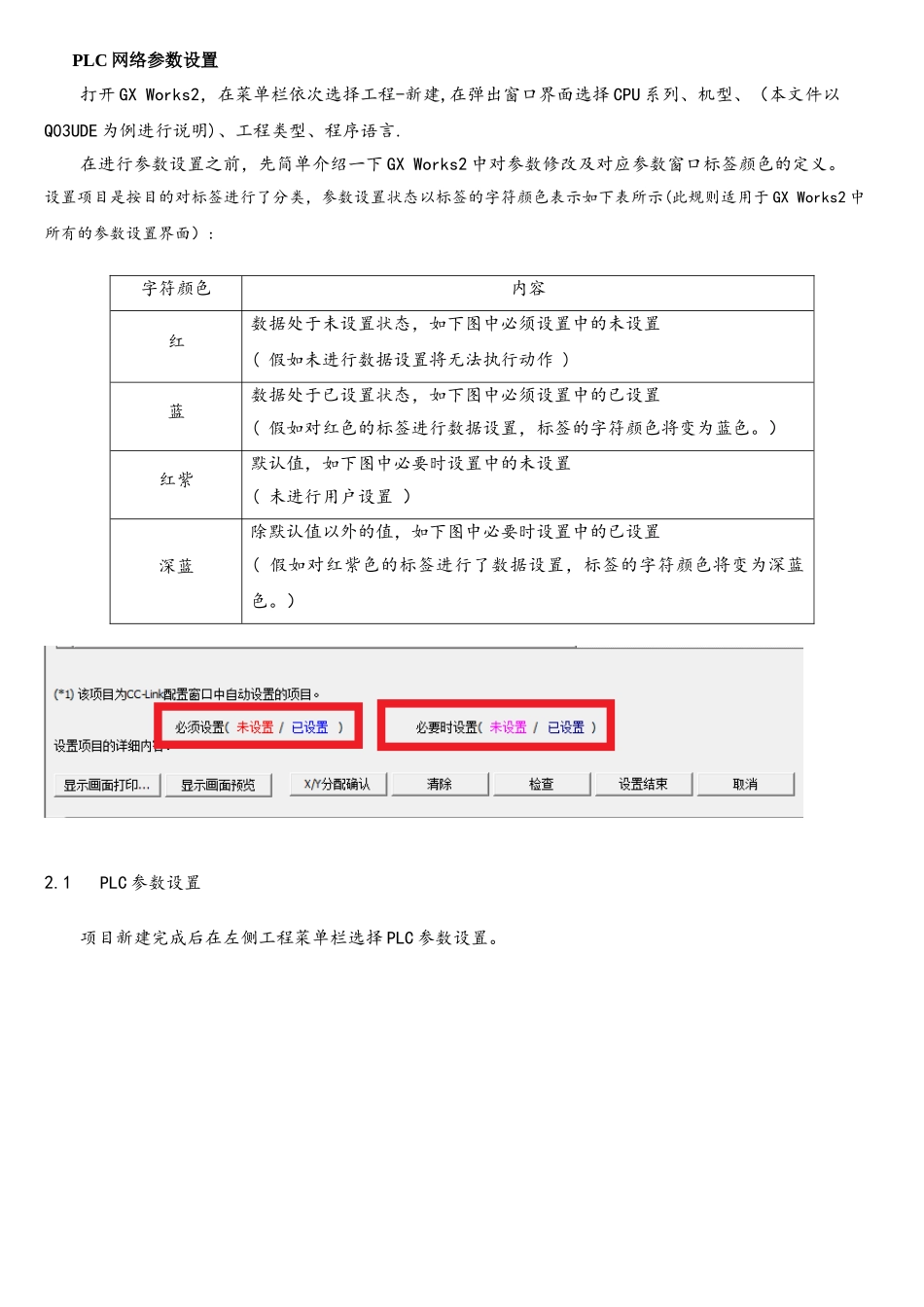

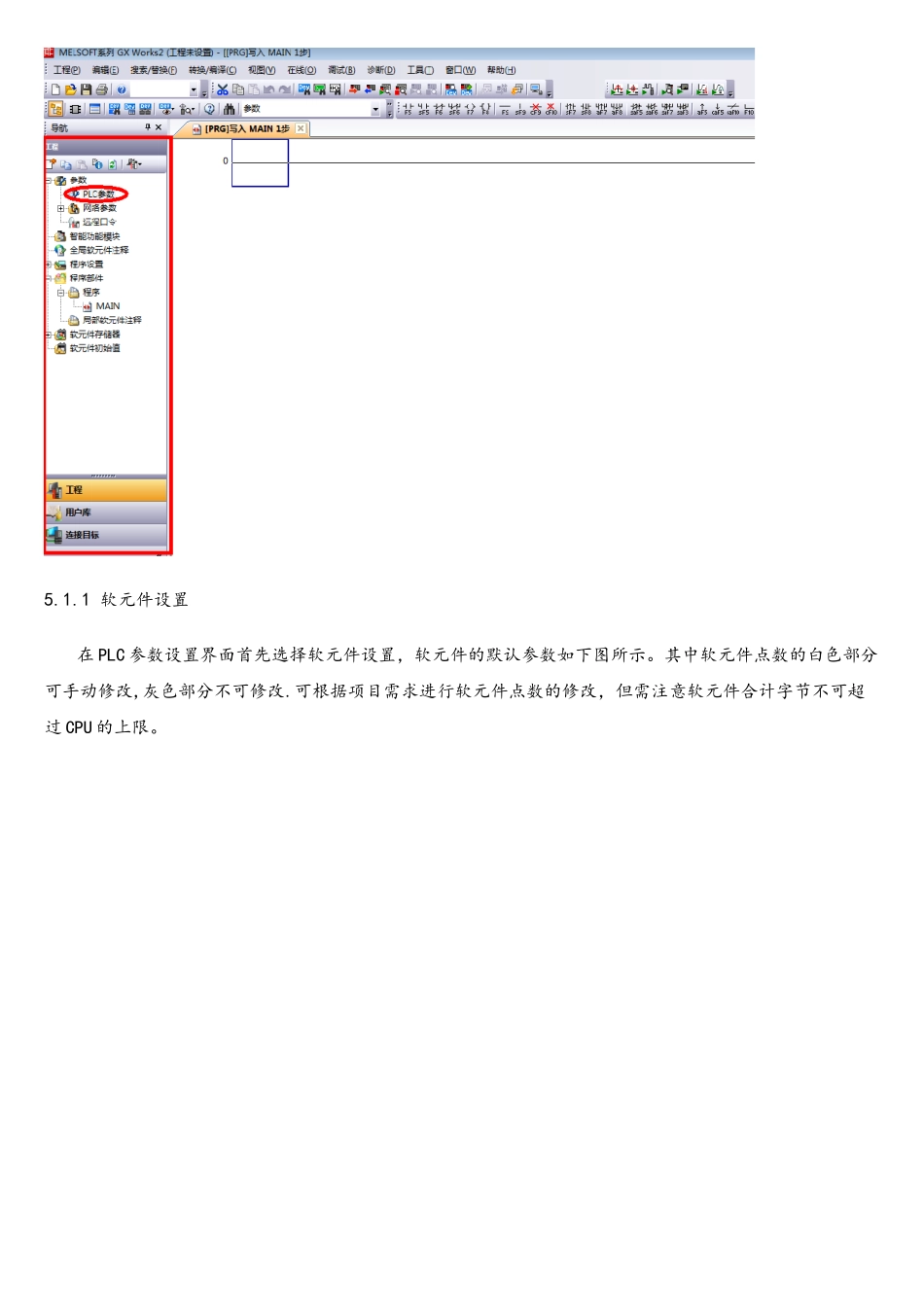

PLC 网络参数设置打开 GX Works2，在菜单栏依次选择工程-新建,在弹出窗口界面选择 CPU 系列、机型、（本文件以Q03UDE 为例进行说明)、工程类型、程序语言.在进行参数设置之前，先简单介绍一下 GX Works2 中对参数修改及对应参数窗口标签颜色的定义。设置项目是按目的对标签进行了分类，参数设置状态以标签的字符颜色表示如下表所示(此规则适用于 GX Works2 中所有的参数设置界面）:字符颜色内容红数据处于未设置状态，如下图中必须设置中的未设置( 假如未进行数据设置将无法执行动作 ) 蓝数据处于已设置状态，如下图中必须设置中的已设置( 假如对红色的标签进行数据设置，标签的字符颜色将变为蓝色。）红紫默认值，如下图中必要时设置中的未设置( 未进行用户设置 ）深蓝除默认值以外的值，如下图中必要时设置中的已设置( 假如对红紫色的标签进行了数据设置，标签的字符颜色将变为深蓝色。）2.1PLC 参数设置项目新建完成后在左侧工程菜单栏选择 PLC 参数设置。5.1.1 软元件设置在 PLC 参数设置界面首先选择软元件设置，软元件的默认参数如下图所示。其中软元件点数的白色部分可手动修改,灰色部分不可修改.可根据项目需求进行软元件点数的修改，但需注意软元件合计字节不可超过 CPU 的上限。5.1.2 PLC 系统设置PLC 的系统设置常用的包括通用指针号、空插槽点数、远程复位.a) 通用指针号:对程序中使用的通用指针的起始 No。 进行设置（仅基本型 QCPU 不能设置）。设置范围 0～4095；指针（P）应用于主程序中的子程序，子程序是从指针 (P )开始至 RET 指令为止的程序，创建于 FEND 指令～ END 指令，仅在从主程序内通过 CALL（P）、FCALL(P)指令等调用的情况下才被执行。子程序应在下述用途中使用:将 1 个扫描中多次执行的程序汇合为子程序，减少整体步数的情况下；将仅在某个条件下才执行的程序设置为子程序，以缩短相应扫描时间的情况下之间。如下图所示：b) 空插槽点数：主基板/ 扩展基板的空插槽点数进行设置.系统默认为 16 点，可设置数值为0、16、32、64、128、256、512、1024，通常情况下设置为 32 点。例：项目中使用了 Q38B 的电源基板（带有 8 个插槽），附带 1 个 CPU、1 个 16 点输入模块、1 个 16 点输出模块、1 个智能模块。则实际分配点数如下图所示，5-7 插槽设置类型为空，占用点数为 32 点.这样在项目后期假如需要添加智能模块或普通输入输出模块，只要占用...
