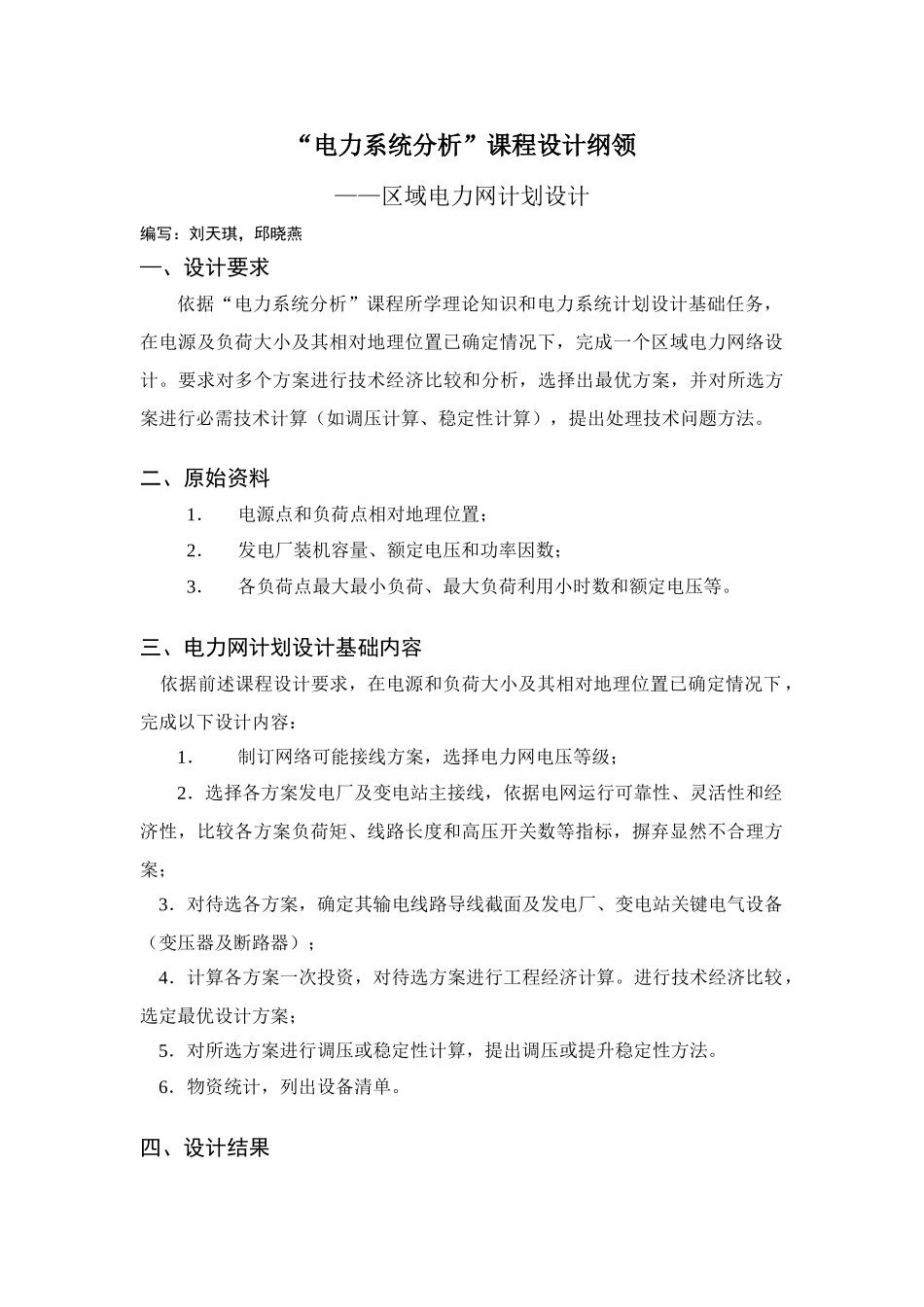

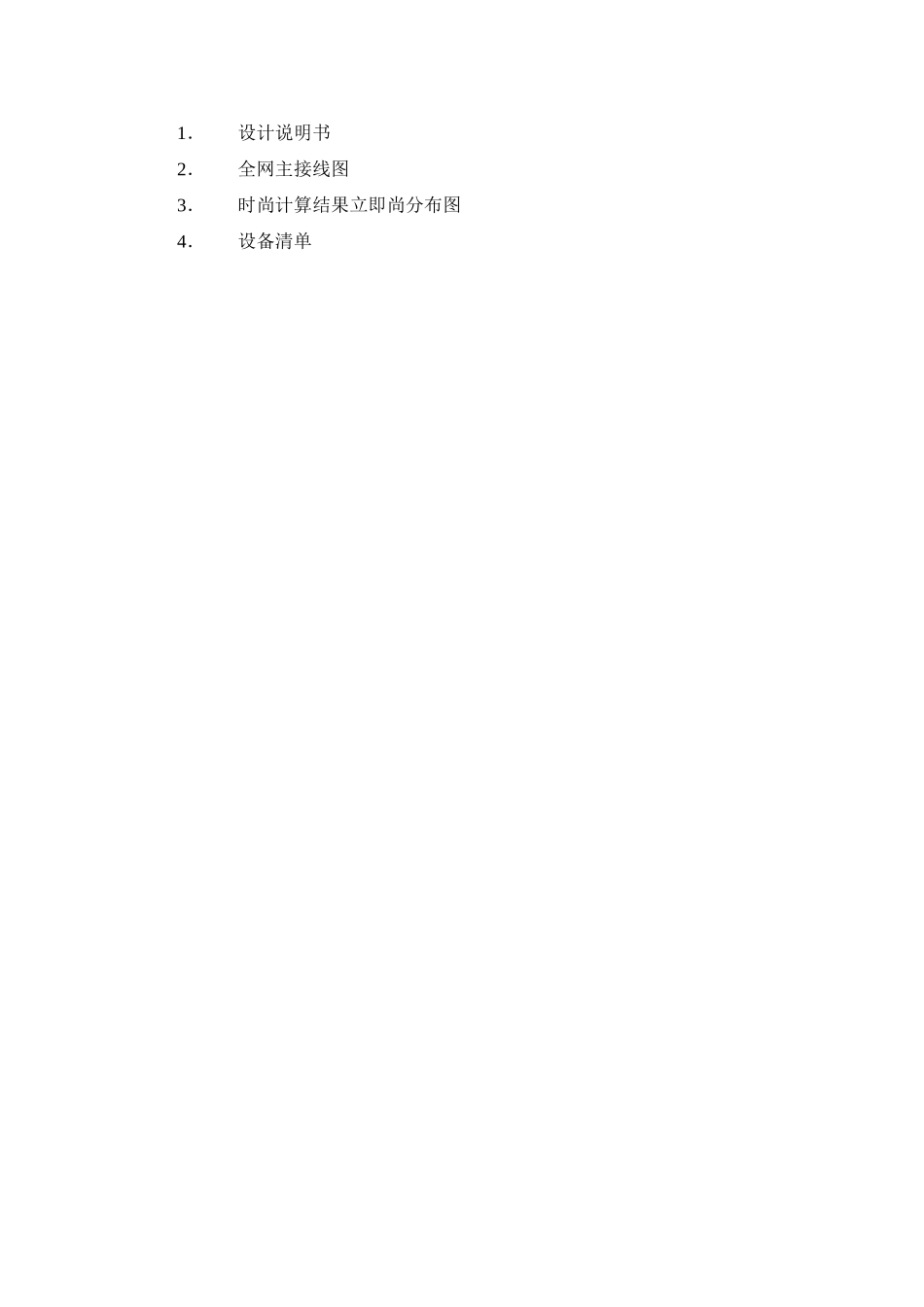

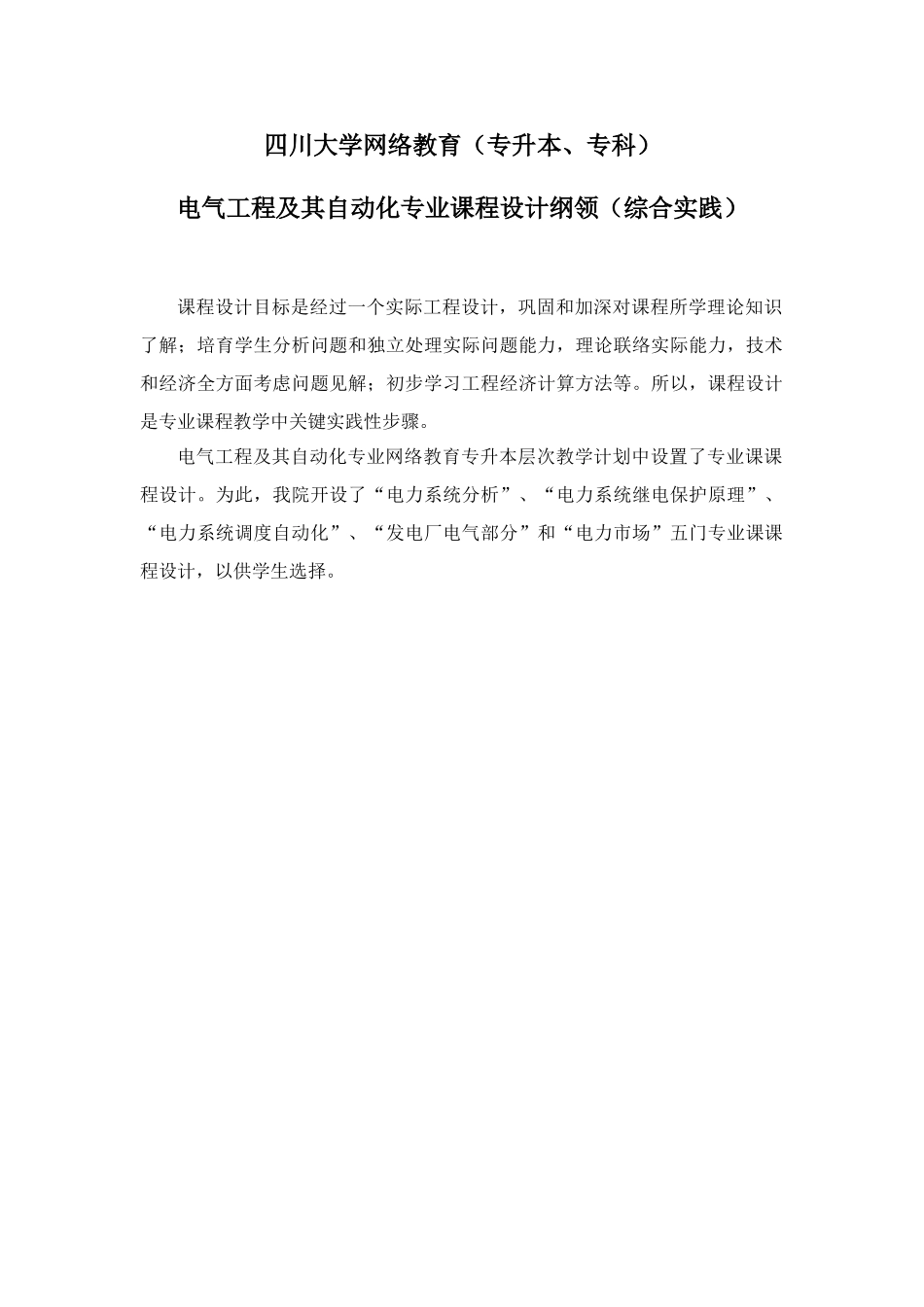

四川大学网络教育（专升本、专科）电气工程及其自动化专业课程设计纲领（综合实践）课程设计目标是经过一个实际工程设计，巩固和加深对课程所学理论知识了解；培育学生分析问题和独立处理实际问题能力，理论联络实际能力，技术和经济全方面考虑问题见解；初步学习工程经济计算方法等。所以，课程设计是专业课程教学中关键实践性步骤。电气工程及其自动化专业网络教育专升本层次教学计划中设置了专业课课程设计。为此，我院开设了“电力系统分析”、“电力系统继电保护原理”、“电力系统调度自动化”、“发电厂电气部分”和“电力市场”五门专业课课程设计，以供学生选择。“电力系统分析”课程设计纲领——区域电力网计划设计编写：刘天琪，邱晓燕—、设计要求依据“电力系统分析”课程所学理论知识和电力系统计划设计基础任务，在电源及负荷大小及其相对地理位置已确定情况下，完成一个区域电力网络设计。要求对多个方案进行技术经济比较和分析，选择出最优方案，并对所选方案进行必需技术计算（如调压计算、稳定性计算），提出处理技术问题方法。二、原始资料1．电源点和负荷点相对地理位置；2．发电厂装机容量、额定电压和功率因数；3．各负荷点最大最小负荷、最大负荷利用小时数和额定电压等。三、电力网计划设计基础内容 依据前述课程设计要求，在电源和负荷大小及其相对地理位置已确定情况下，完成以下设计内容：1．制订网络可能接线方案，选择电力网电压等级；2．选择各方案发电厂及变电站主接线，依据电网运行可靠性、灵活性和经济性，比较各方案负荷矩、线路长度和高压开关数等指标，摒弃显然不合理方案； 3．对待选各方案，确定其输电线路导线截面及发电厂、变电站关键电气设备（变压器及断路器）； 4．计算各方案一次投资，对待选方案进行工程经济计算。进行技术经济比较，选定最优设计方案； 5．对所选方案进行调压或稳定性计算，提出调压或提升稳定性方法。 6．物资统计，列出设备清单。四、设计结果1．设计说明书2．全网主接线图3．时尚计算结果立即尚分布图4．设备清单“电力系统继电保护原理”课程设计任务及指导书—— 元件保护设计及整定计算编写：陈浩 —、原始资料 1、发电厂(或变电所)电气主结线图(附元件参数)。 2、电力系统主接线图(附元件参数)二、设计要求l、依据厂、所继电保护、自动装置、励磁装置、同期装置及测量表计要求，配置对应电流互感器及电压互感器，并选择出对应电流互感器及电压感器型号和变比。...
