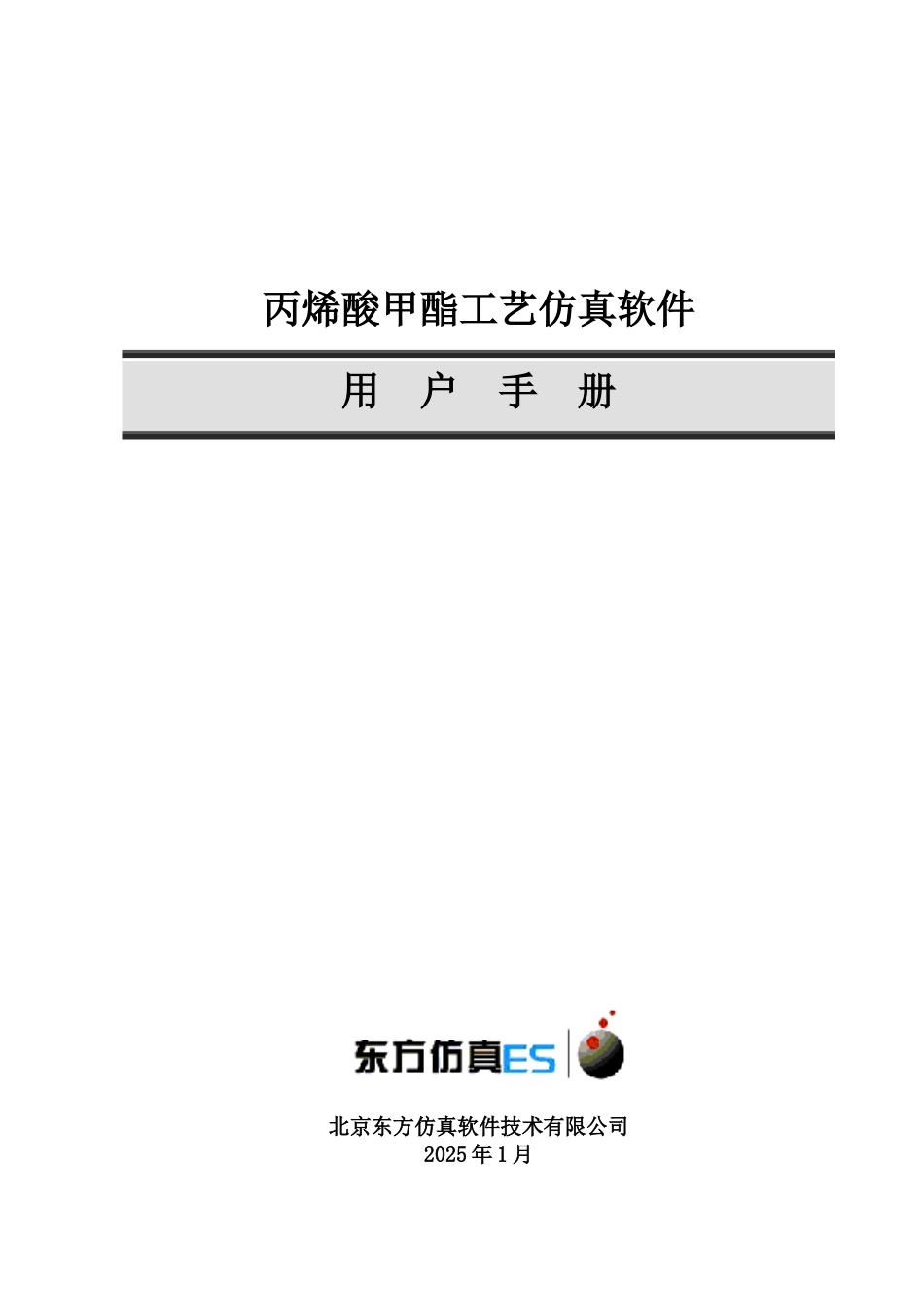

丙烯酸甲酯工艺仿真软件

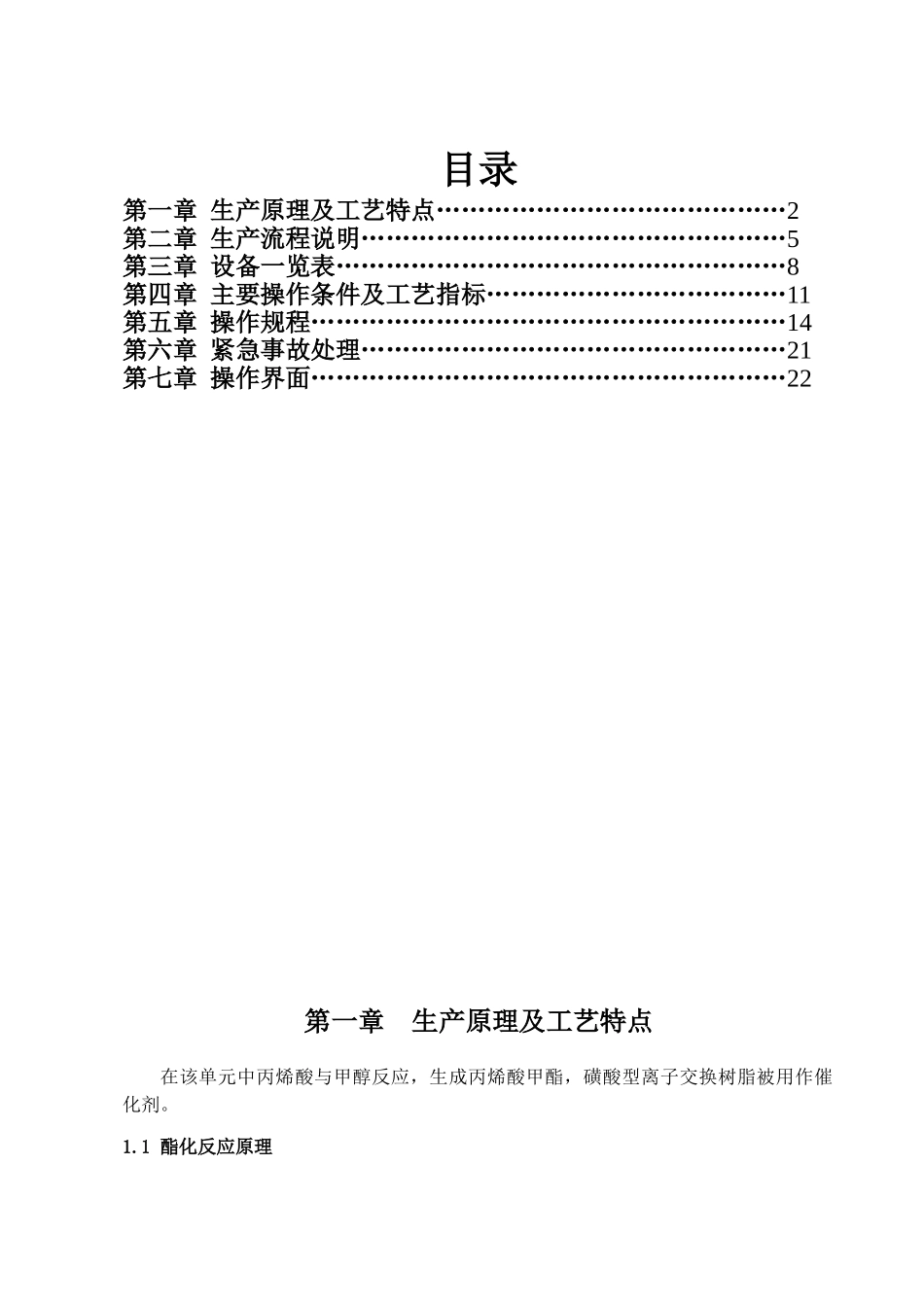

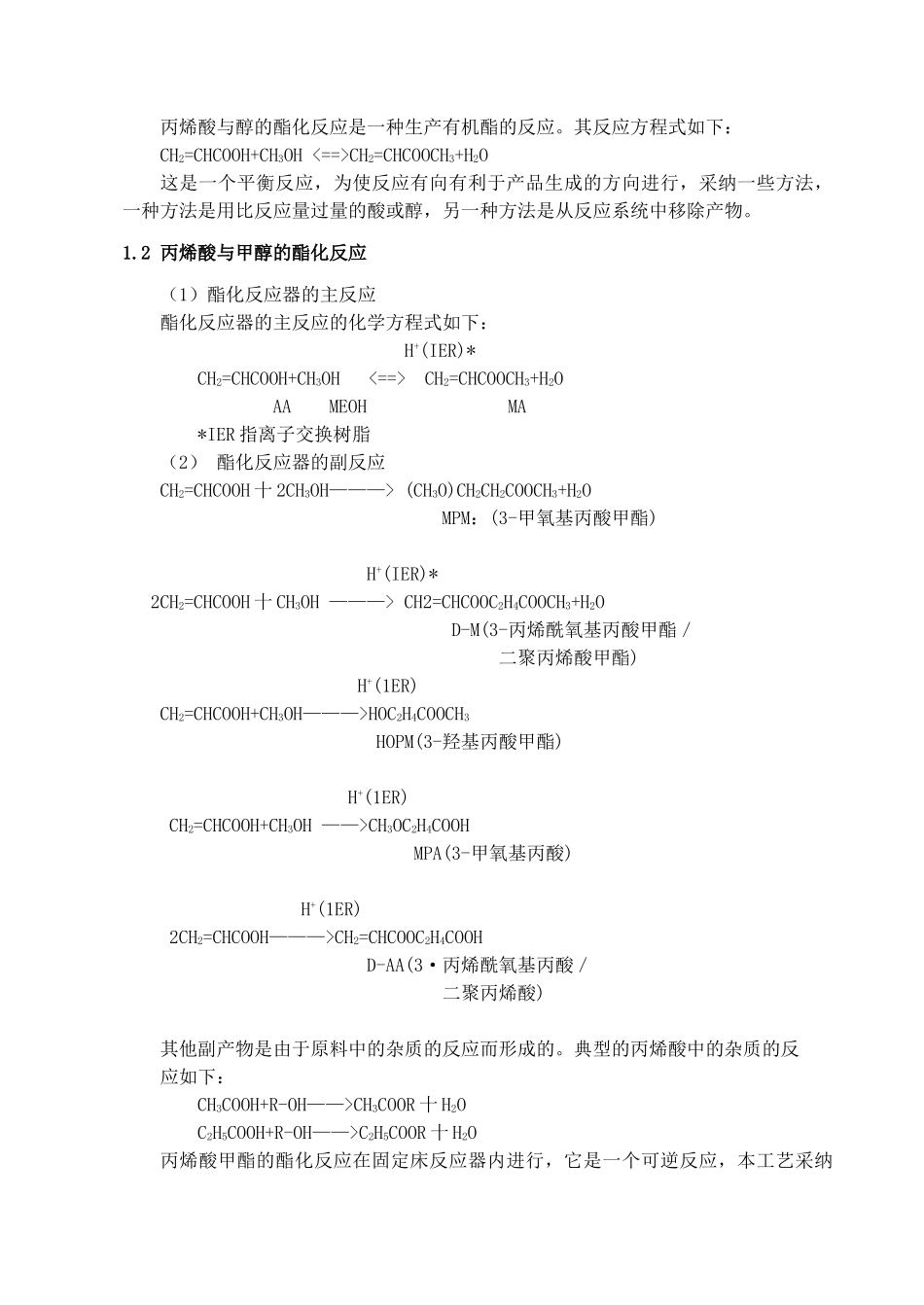

丙烯酸甲酯工艺仿真软件用 户 手 册北京东方仿真软件技术有限公司2025 年 1 月目录第一章 生产原理及工艺特点……………………………………2第二章 生产流程说明……………………………………………5第三章 设备一览表………………………………………………8第四章 主要操作条件及工艺指标………………………………11第五章 操作规程…………………………………………………14第六章 紧急事故处理……………………………………………21第七章 操作界面…………………………………………………22第一章 生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采纳一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下： H+(IER)* CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2O AA MEOH MA *IER 指离子交换树脂 （2） 酯化反应器的副反应 CH2=CHCOOH 十 2CH3OH———> (CH3O)CH2CH2COOCH3+H2O MPM：(3-甲氧基丙酸甲酯)H+(IER)* 2CH2=CHCOOH 十 CH3OH ———> CH2=CHCOOC2H4COOCH3+H2O D-M(3-丙烯酰氧基丙酸甲酯／ 二聚丙烯酸甲酯) H+(1ER) CH2=CHCOOH+CH3OH———>HOC2H4COOCH3 HOPM(3-羟基丙酸甲酯) H+(1ER) CH2=CHCOOH+CH3OH ——>CH3OC2H4COOH MPA(3-甲氧基丙酸) H+(1ER) 2CH2=CHCOOH———>CH2=CHCOOC2H4COOH D-AA(3·丙烯酰氧基丙酸／ 二聚丙烯酸)其他副产物是由于原料中的杂质的反应而形成的。典型的丙烯酸中的杂质的反应如下： CH3COOH+R-OH——>CH3COOR 十 H2O C2H5COOH+R-OH——>C2H5COOR 十 H2O丙烯酸甲酯的酯化反应在固定床反应器内进行，它是一个可逆反应，本工艺采纳酸过量使反应向正方向进行。反应在如下情况下进行：温度：75℃(MA) 醇／酸摩尔比：0．75(MA)由于甲酯易于通过蒸馏的方法从丙烯酸中分离出来，从经济性角度，醇的转化率被设在 60％-70％的中等程度。未反应的丙烯酸从精制部分被再次循环回反应器后转化为酯。用于甲酯单元的离子交换树脂的恶化因素有：金属离子的玷污、焦油性物质的覆盖、氧化、不可撤回的溶涨等。因...
