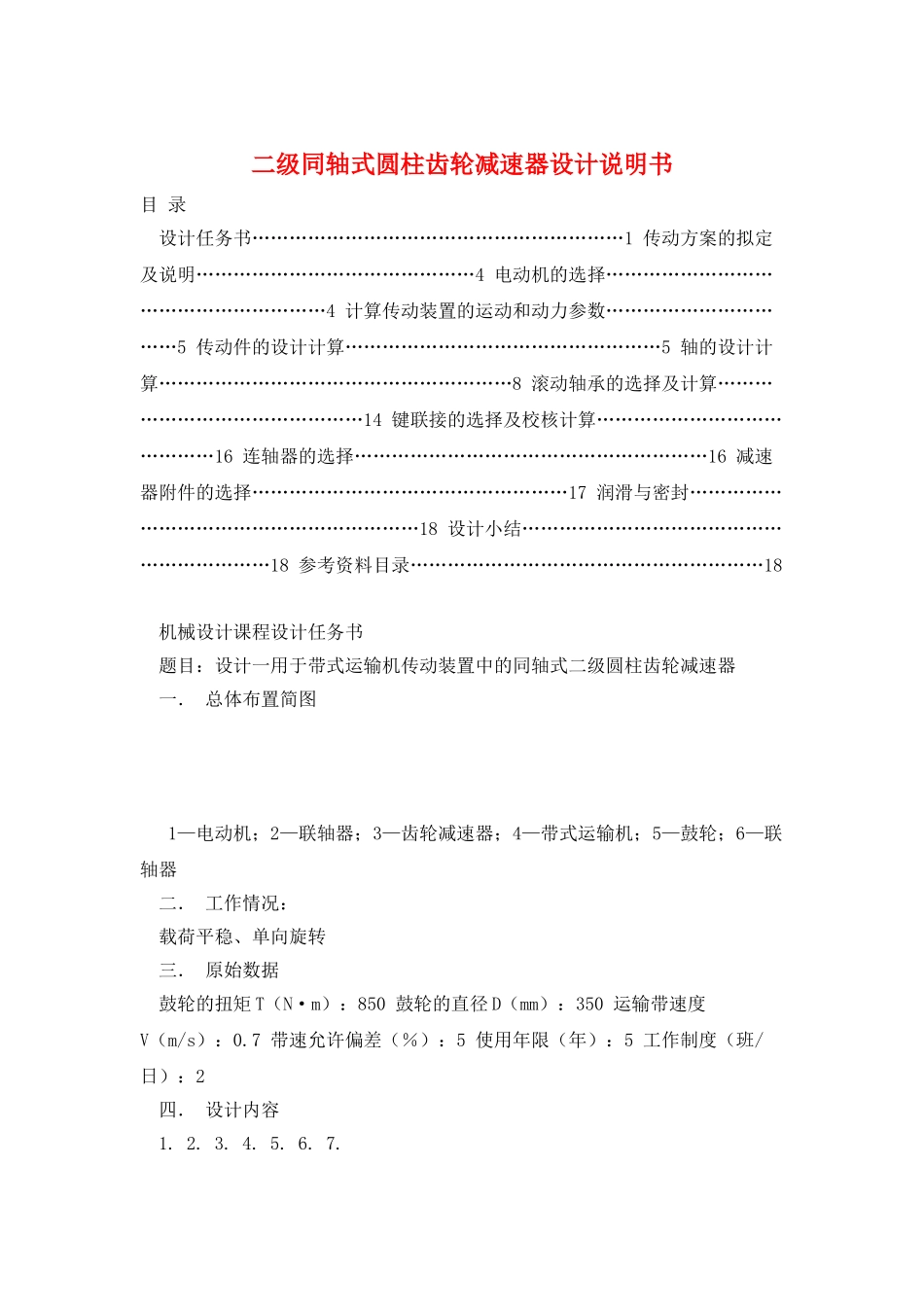

二级同轴式圆柱齿轮减速器设计说明书

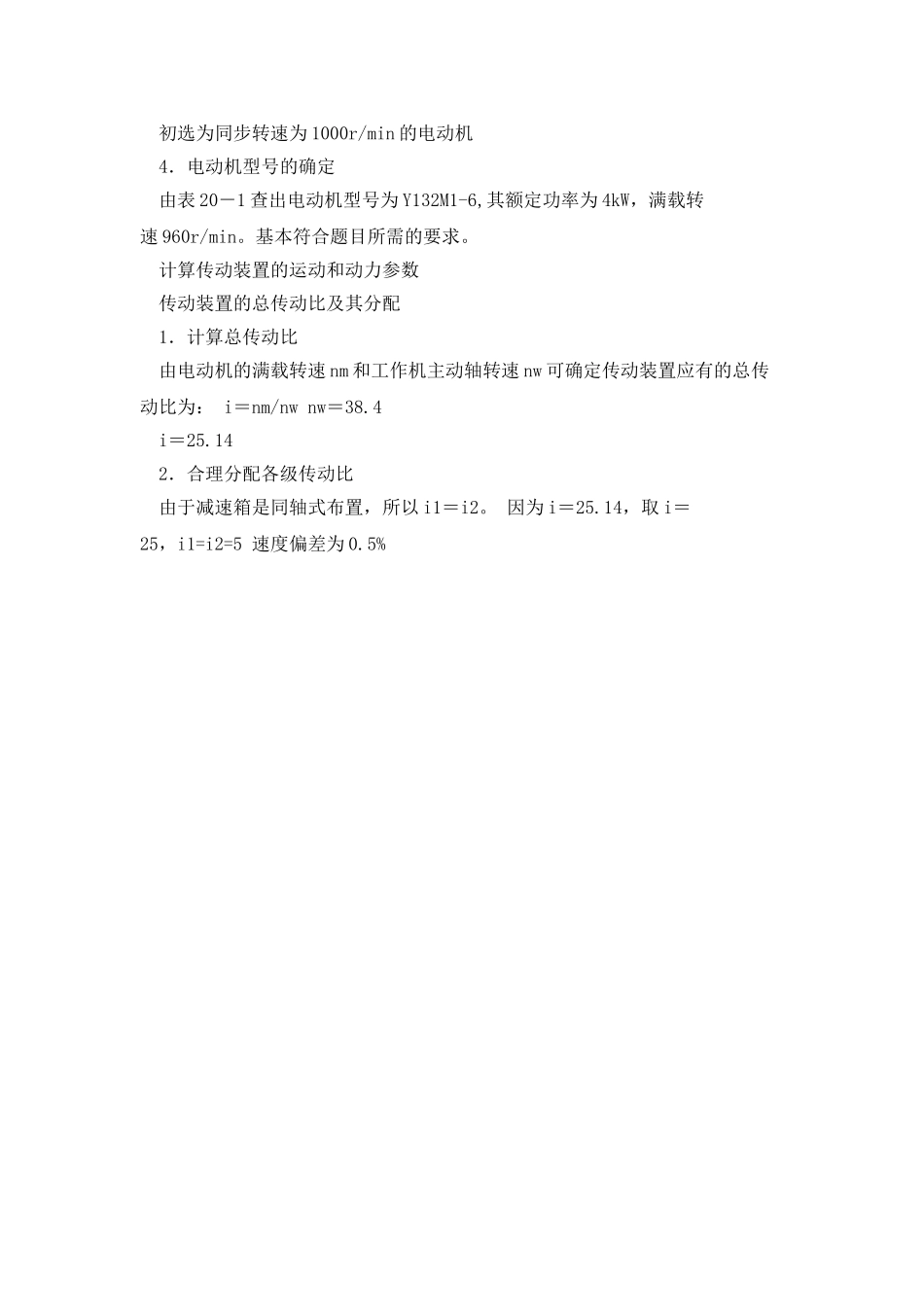

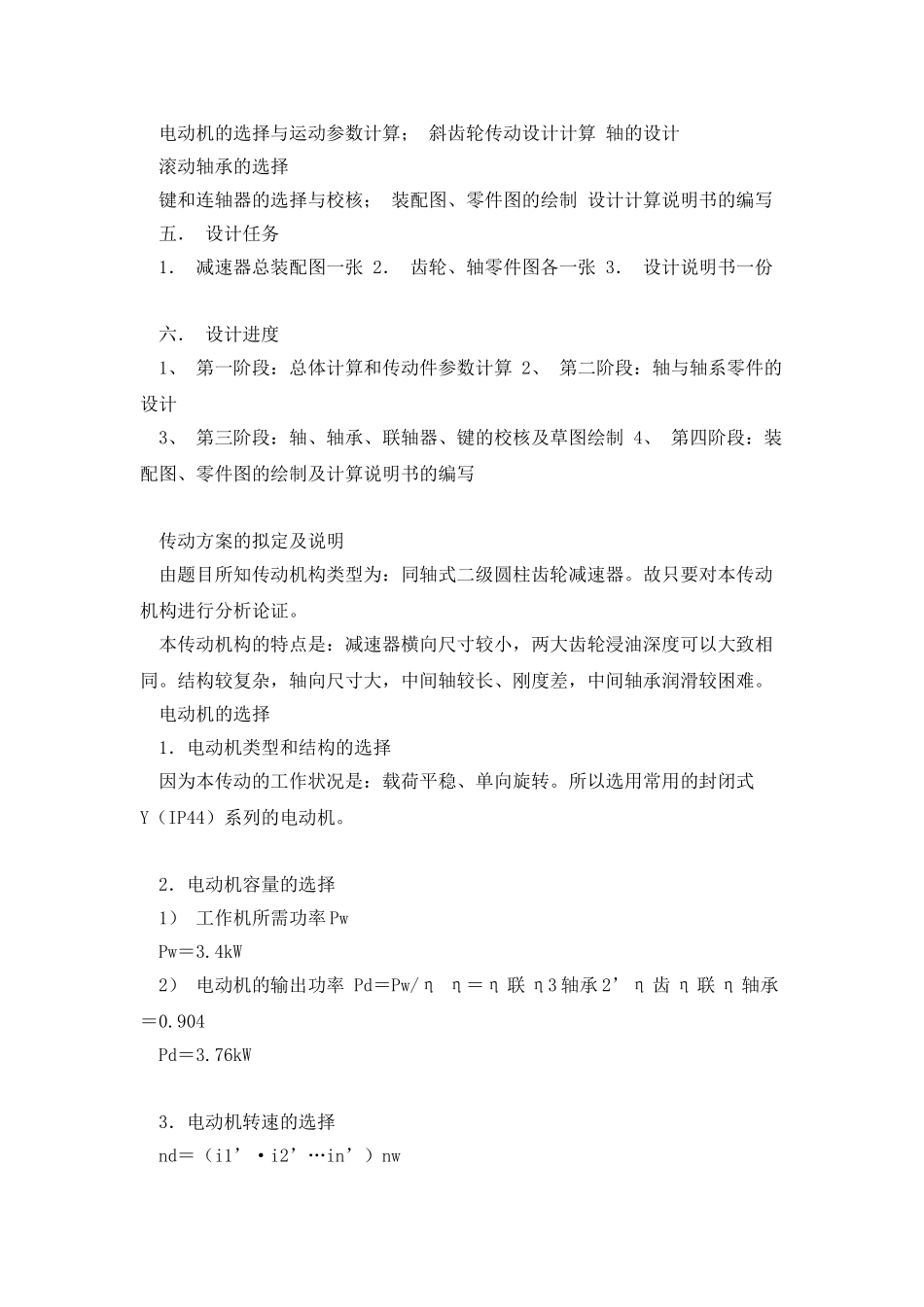

二级同轴式圆柱齿轮减速器设计说明书目 录 设计任务书……………………………………………………1 传动方案的拟定及说明………………………………………4 电动机的选择…………………………………………………4 计算传动装置的运动和动力参数……………………………5 传动件的设计计算……………………………………………5 轴的设计计算…………………………………………………8 滚动轴承的选择及计算………………………………………14 键联接的选择及校核计算……………………………………16 连轴器的选择…………………………………………………16 减速器附件的选择……………………………………………17 润滑与密封……………………………………………………18 设计小结………………………………………………………18 参考资料目录…………………………………………………18 机械设计课程设计任务书 题目：设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器 一． 总体布置简图 1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器 二． 工作情况： 载荷平稳、单向旋转 三． 原始数据 鼓轮的扭矩 T（N·m）：850 鼓轮的直径 D（mm）：350 运输带速度V（m/s）：0.7 带速允许偏差（％）：5 使用年限（年）：5 工作制度（班/日）：2 四． 设计内容 1. 2. 3. 4. 5. 6. 7. 电动机的选择与运动参数计算； 斜齿轮传动设计计算 轴的设计 滚动轴承的选择 键和连轴器的选择与校核； 装配图、零件图的绘制 设计计算说明书的编写 五． 设计任务 1． 减速器总装配图一张 2． 齿轮、轴零件图各一张 3． 设计说明书一份 六． 设计进度 1、 第一阶段：总体计算和传动件参数计算 2、 第二阶段：轴与轴系零件的设计 3、 第三阶段：轴、轴承、联轴器、键的校核及草图绘制 4、 第四阶段：装配图、零件图的绘制及计算说明书的编写 传动方案的拟定及说明 由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。 本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。 电动机的选择 1．电动机类型和结构的选择 因为本传动的工作状况是：载荷平稳、单向旋转。所以选用常用的封闭式Y（IP44）系列的电动机。 2．电动机容量的选择 1） 工...
