井巷工程课程设计——单轨平巷设计

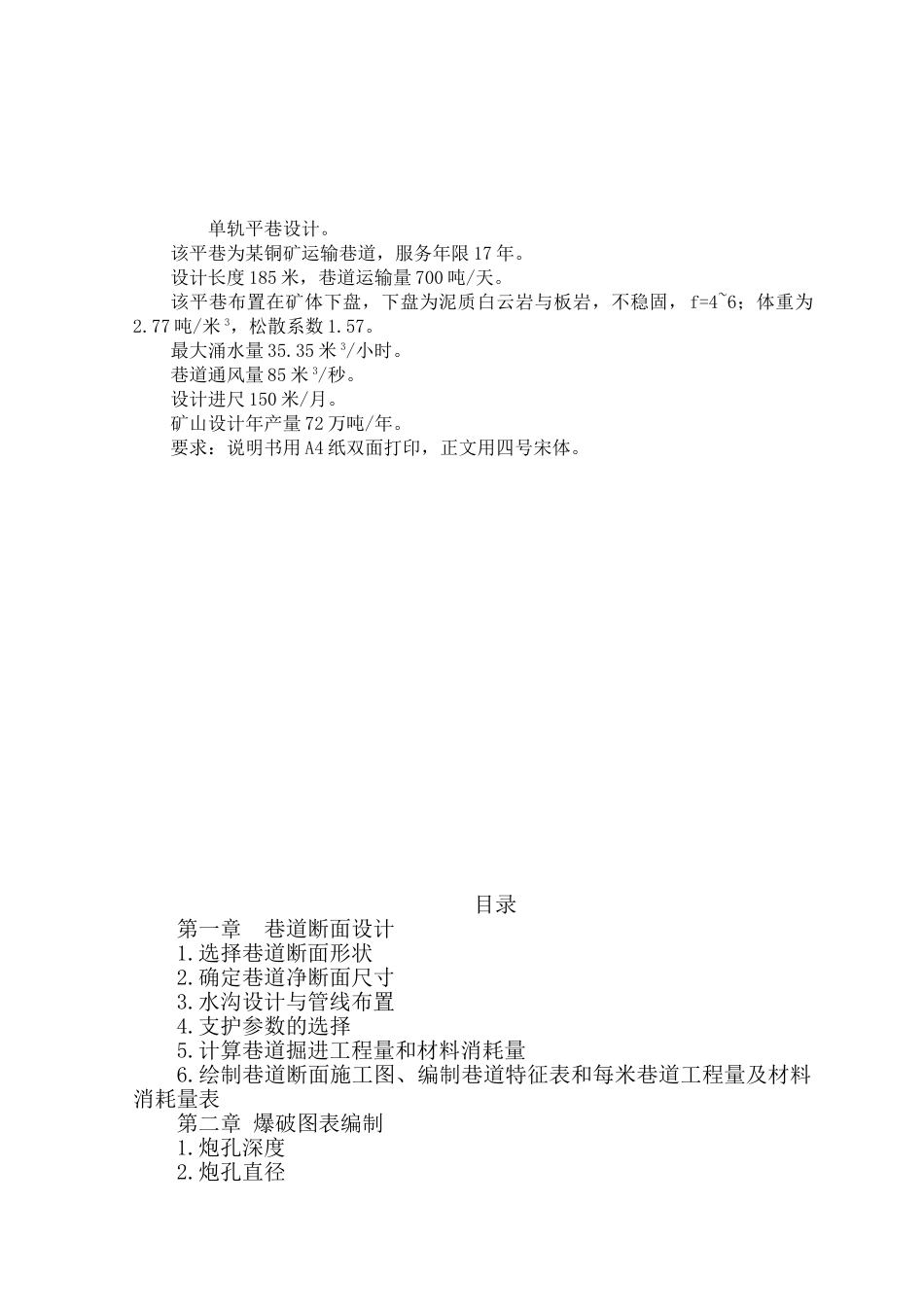

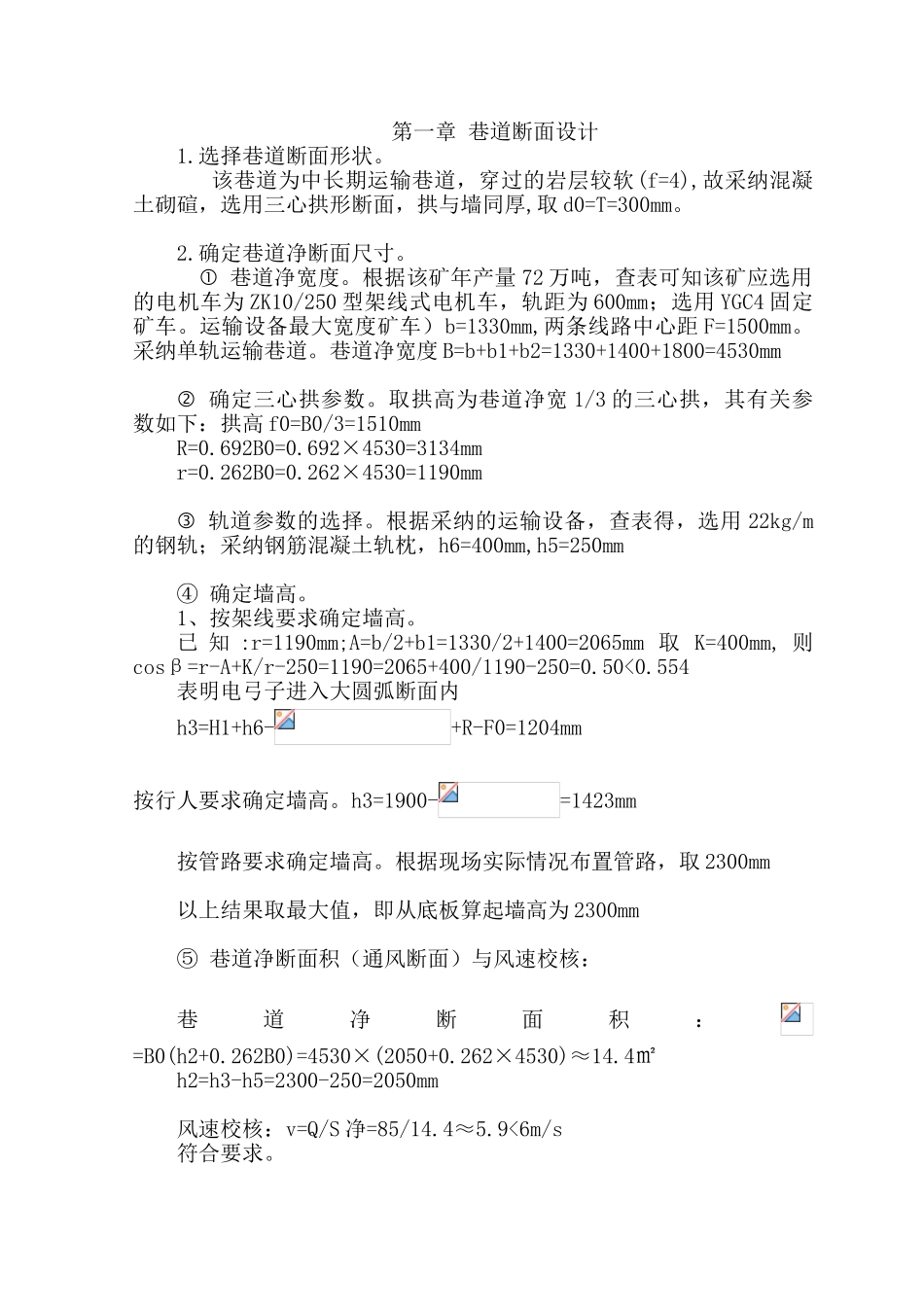

单轨平巷设计。该平巷为某铜矿运输巷道，服务年限 17 年。设计长度 185 米，巷道运输量 700 吨/天。该平巷布置在矿体下盘，下盘为泥质白云岩与板岩，不稳固，f=4~6；体重为2.77 吨/米 3，松散系数 1.57。最大涌水量 35.35 米 3/小时。巷道通风量 85 米 3/秒。设计进尺 150 米/月。矿山设计年产量 72 万吨/年。要求：说明书用 A4 纸双面打印，正文用四号宋体。目录第一章 巷道断面设计 1.选择巷道断面形状 2.确定巷道净断面尺寸 3.水沟设计与管线布置4.支护参数的选择5.计算巷道掘进工程量和材料消耗量 6.绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗量表 第二章 爆破图表编制 1.炮孔深度2.炮孔直径 3.单位炸药消耗量4.炮孔数目 5.爆破图表的编制 6.爆破网路计算与设计 7.爆破作业安全措施 8.爆破安全注意事项 第三章 巷道掘进通风第四章 装岩和调车工作 第五章 编制循环图表 1.确定日工作制度 2.确立作业方式 3.确定循环方式和循环进度 4.计算循环时间 5.循环图表的编制 第六章 参考文献第一章 巷道断面设计1.选择巷道断面形状。 该巷道为中长期运输巷道，穿过的岩层较软(f=4),故采纳混凝土砌碹，选用三心拱形断面，拱与墙同厚,取 d0=T=300mm。2.确定巷道净断面尺寸。  巷道净宽度。根据该矿年产量 72 万吨，查表可知该矿应选用的电机车为 ZK10/250 型架线式电机车，轨距为 600mm；选用 YGC4 固定矿车。运输设备最大宽度矿车）b=1330mm,两条线路中心距 F=1500mm。采纳单轨运输巷道。巷道净宽度 B=b+b1+b2=1330+1400+1800=4530mm 确定三心拱参数。取拱高为巷道净宽 1/3 的三心拱，其有关参数如下：拱高 f0=B0/3=1510mm R=0.692B0=0.692×4530=3134mmr=0.262B0=0.262×4530=1190mm 轨道参数的选择。根据采纳的运输设备，查表得，选用 22kg/m的钢轨；采纳钢筋混凝土轨枕，h6=400mm,h5=250mm④ 确定墙高。1、按架线要求确定墙高。已 知 :r=1190mm;A=b/2+b1=1330/2+1400=2065mm 取 K=400mm, 则cosβ=r-A+K/r-250=1190=2065+400/1190-250=0.50<0.554表明电弓子进入大圆弧断面内h3=H1+h6-+R-F0=1204mm按行人要求确定墙高。h3=1900-=1423mm按管路要求确定墙高。根据现场实际情况布置管路，取 2300mm以上结果取最大值，即从底板算起墙高为 2300mm⑤ 巷道净断面积（通风断面）与风速校核：巷道净断面积：=B0(h2+0.262B0)=4530×(2050+0.262×4530)≈14...
