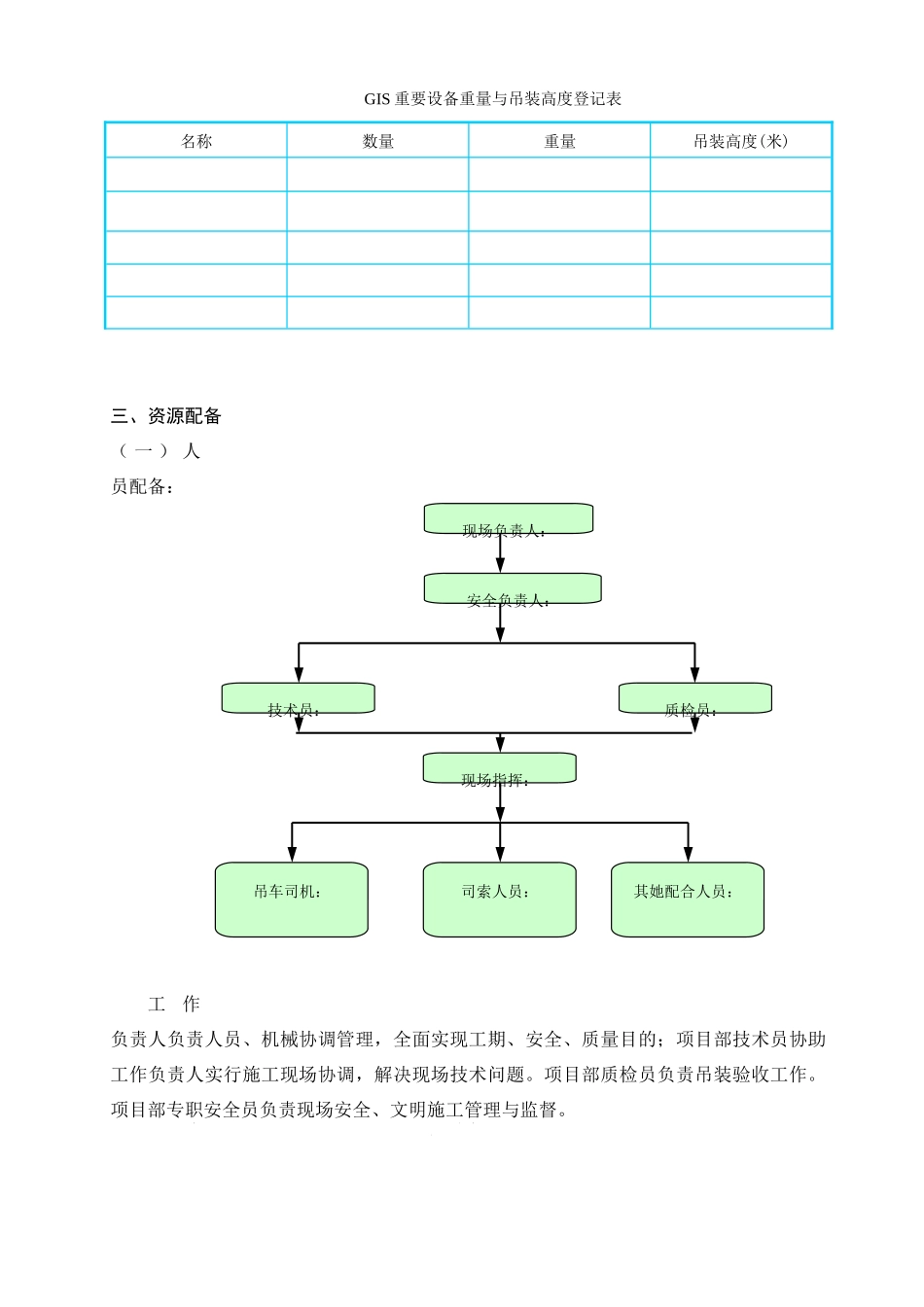

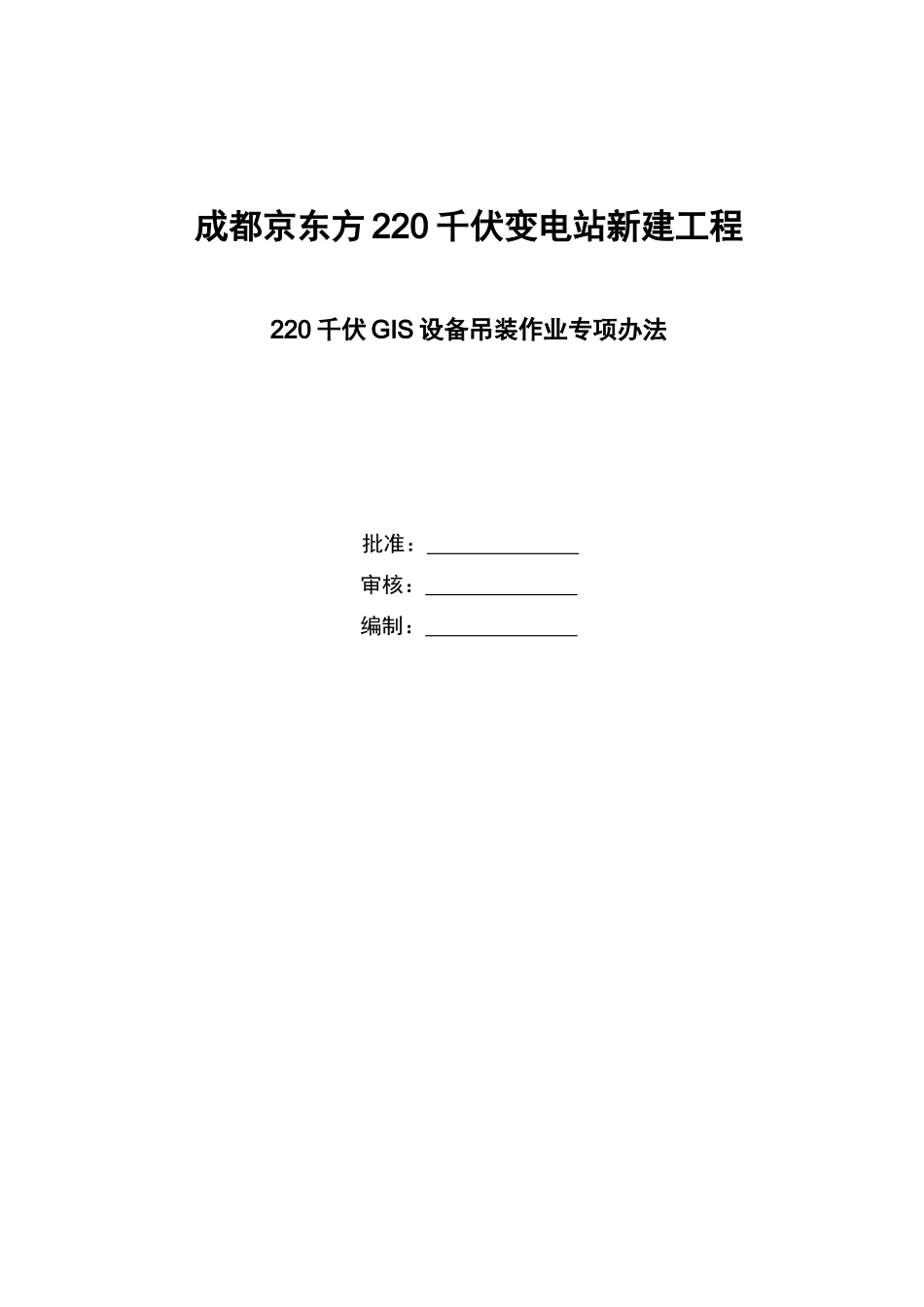

成都京东方 220 千伏变电站新建工程220 千伏 GIS 设备吊装作业专项办法 批准： 审核： 编制： 一、编制根据：1、《安装施工图》 2、《220kVGIS 设备安装施工图》 3、《国家电网公司输变电工程原则化作业手册变电工程分册》 中华人民共和国电力出版社4、《电气装置安装工程 施工质量验收及评估规程》（Q/GDW183—）5、《输变电工程建设原则强制性条文实行管理规程》 （Q/GDW 248—）6、《电力建设安全工作规程》（变电所某些） DL5009.3—19977、《电力建设安全健康与环境管理工作规定》国家电网公司 -01-218、《国家电网公司电力建设起重机械安全监督管理办法》（国家电网安监〔〕891号）9、《国家电网公司电力建设起重机械安全管理重点办法（试行）》（国家电网基建〔〕696号）二、工程概况： ？本期工程吊装区域较小，吊装设备多，为保证吊装作业顺利进行，特编制此方案。现场负责人：安全负责人：技术员：质检员：现场指挥：吊车司机：其她配合人员：司索人员：GIS 重要设备重量与吊装高度登记表名称数量重量吊装高度(米)三、资源配备（ 一 ） 人员配备： 工作负责人负责人员、机械协调管理，全面实现工期、安全、质量目的；项目部技术员协助工作负责人实行施工现场协调，解决现场技术问题。项目部质检员负责吊装验收工作。项目部专职安全员负责现场安全、文明施工管理与监督。（二）机械与工器具配备：名 称规格型号单 位数量长度进场时间序号1吊车25 吨台12吊索φ20mm（6×19）根1每根 6 米钢丝绳受力为257.0KN5钢丝绳φ14mm（6×19）根2每根 6 米6U 型环12T个109柔性吊带Ф16mm 尼龙绳根8每根 6 米四、施工准备：4.1．技术准备（1）图纸会检组织技术、质检人员认真熟悉图纸，核对。（2）技术交底针对吊装阶段进行技术交底，交底内容涉及操作要点、技术数据、质量规定、安全办法、资料规定等，全体施工人员都要参加交底并签名，形成书面交底记录。4.2．机具准备根据工器具汇总表准备，并根据安全办法规定进行检查。五、设备吊装施工5.1 设备卸车①、设备到达现场后，应派专人引导车辆到达堆放区域。②、卸车应有安全人员监护，工作前对所有施工人员宣读工作票，进行技术交底，确认危险源。③、卸车采纳吊车分批将材料从车辆上放置到指定区域，禁止将材料直接滚下车。吊绳用尼龙吊带。装卸与运送所用工器具不得对构架镀锌层导致碰伤和磨损。④、卸车时，吊车作业区域内禁止人员穿越或逗留。5.2 设备堆放...
