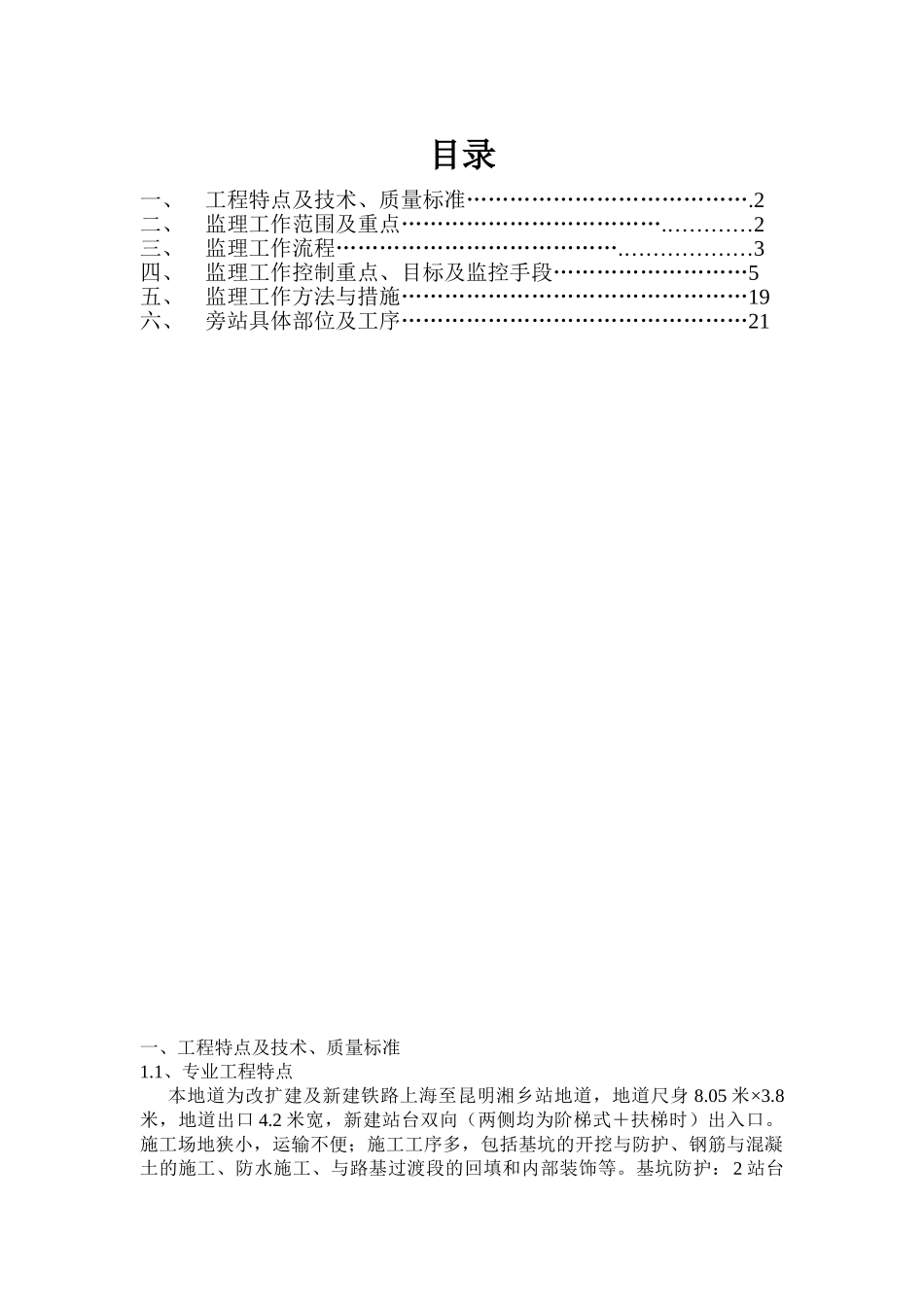

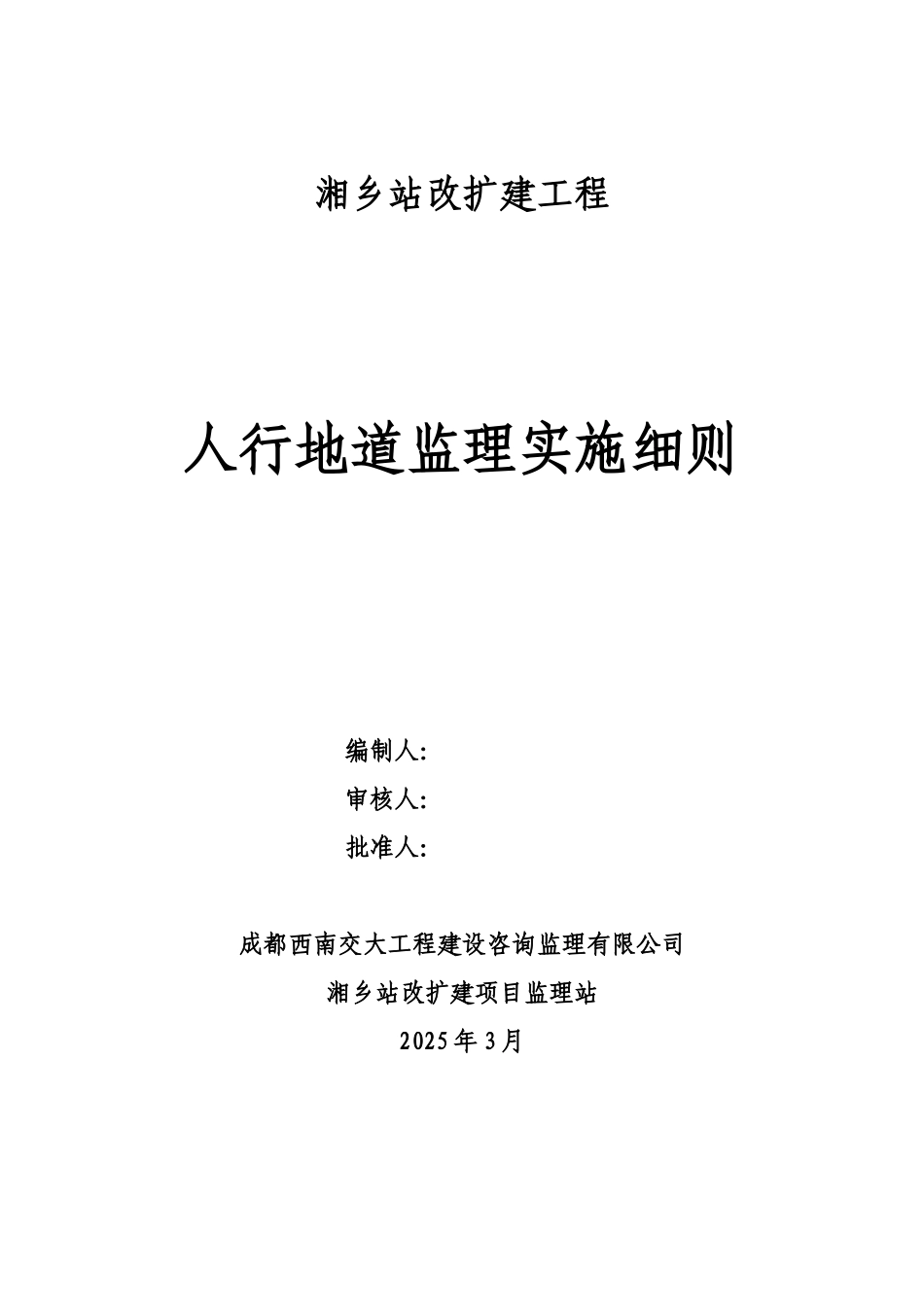

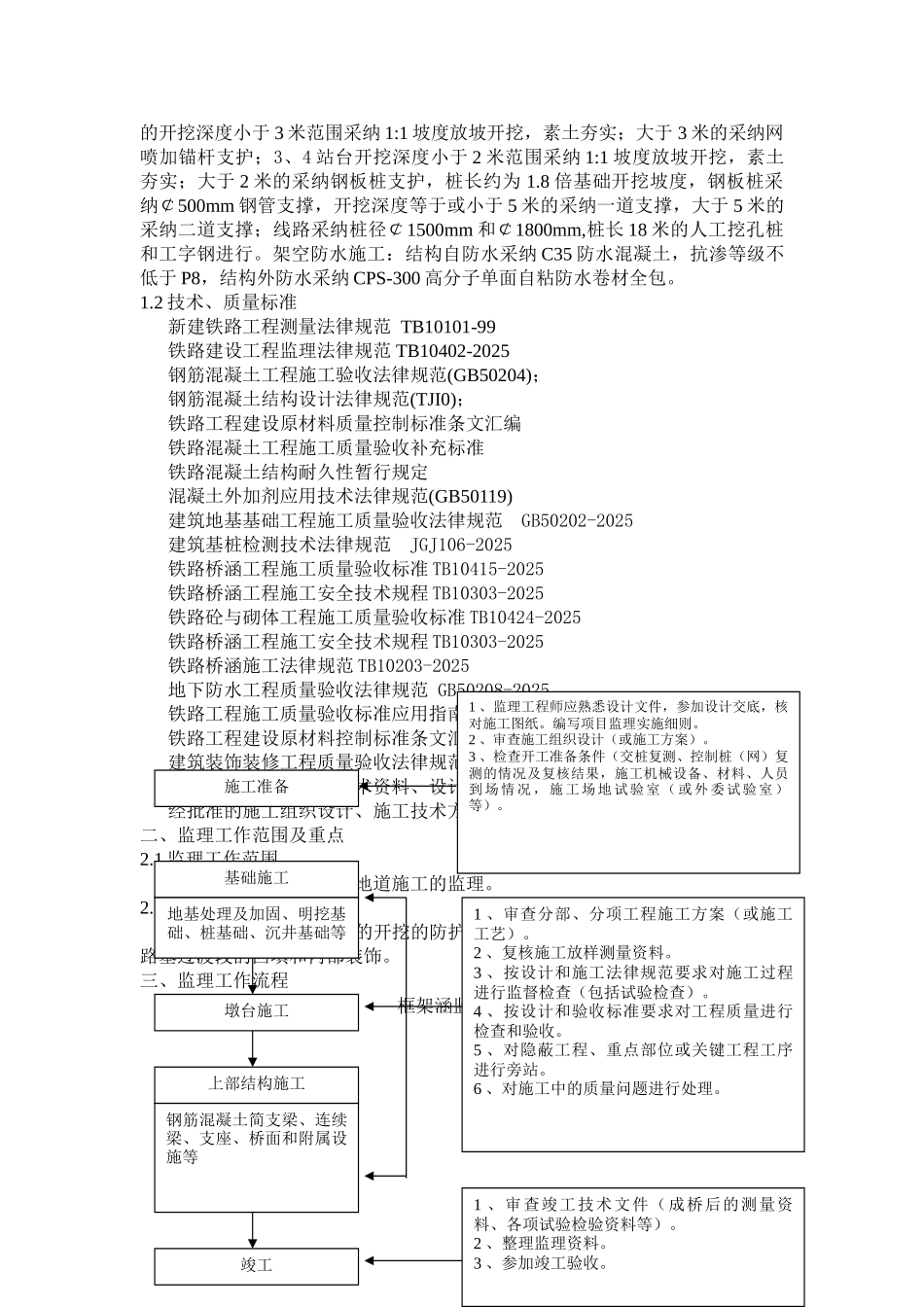

湘乡站改扩建工程人行地道监理实施细则编制人： 审核人：批准人：成都西南交大工程建设咨询监理有限公司湘乡站改扩建项目监理站2025 年 3 月目录一、工程特点及技术、质量标准………………………………….2二、监理工作范围及重点……………………………….…………2三、监理工作流程………………………………….………………3四、监理工作控制重点、目标及监控手段………………………5五、监理工作方法与措施…………………………………………19六、旁站具体部位及工序…………………………………………21一、工程特点及技术、质量标准1.1、专业工程特点本地道为改扩建及新建铁路上海至昆明湘乡站地道，地道尺身 8.05 米×3.8米，地道出口 4.2 米宽，新建站台双向（两侧均为阶梯式＋扶梯时）出入口。施工场地狭小，运输不便；施工工序多，包括基坑的开挖与防护、钢筋与混凝土的施工、防水施工、与路基过渡段的回填和内部装饰等。基坑防护：2 站台的开挖深度小于 3 米范围采纳 1:1 坡度放坡开挖，素土夯实；大于 3 米的采纳网喷加锚杆支护；3、4 站台开挖深度小于 2 米范围采纳 1:1 坡度放坡开挖，素土夯实；大于 2 米的采纳钢板桩支护，桩长约为 1.8 倍基础开挖坡度，钢板桩采纳￠500mm 钢管支撑，开挖深度等于或小于 5 米的采纳一道支撑，大于 5 米的采纳二道支撑；线路采纳桩径￠1500mm 和￠1800mm,桩长 18 米的人工挖孔桩和工字钢进行。架空防水施工：结构自防水采纳 C35 防水混凝土，抗渗等级不低于 P8，结构外防水采纳 CPS-300 高分子单面自粘防水卷材全包。1.2 技术、质量标准新建铁路工程测量法律规范 TB10101-99铁路建设工程监理法律规范 TB10402-2025钢筋混凝土工程施工验收法律规范(GB50204)；钢筋混凝土结构设计法律规范(TJI0)；铁路工程建设原材料质量控制标准条文汇编铁路混凝土工程施工质量验收补充标准铁路混凝土结构耐久性暂行规定混凝土外加剂应用技术法律规范(GB50119)建筑地基基础工程施工质量验收法律规范 GB50202-2025建筑基桩检测技术法律规范 JGJ106-2025铁路桥涵工程施工质量验收标准 TB10415-2025铁路桥涵工程施工安全技术规程 TB10303-2025铁路砼与砌体工程施工质量验收标准 TB10424-2025 铁路桥涵工程施工安全技术规程 TB10303-2025 铁路桥涵施工法律规范 TB10203-2025 地下防水工程质量验收法律规范 GB50208-2025铁路工程施工质量验收标准应用指南 2025铁路工程...
