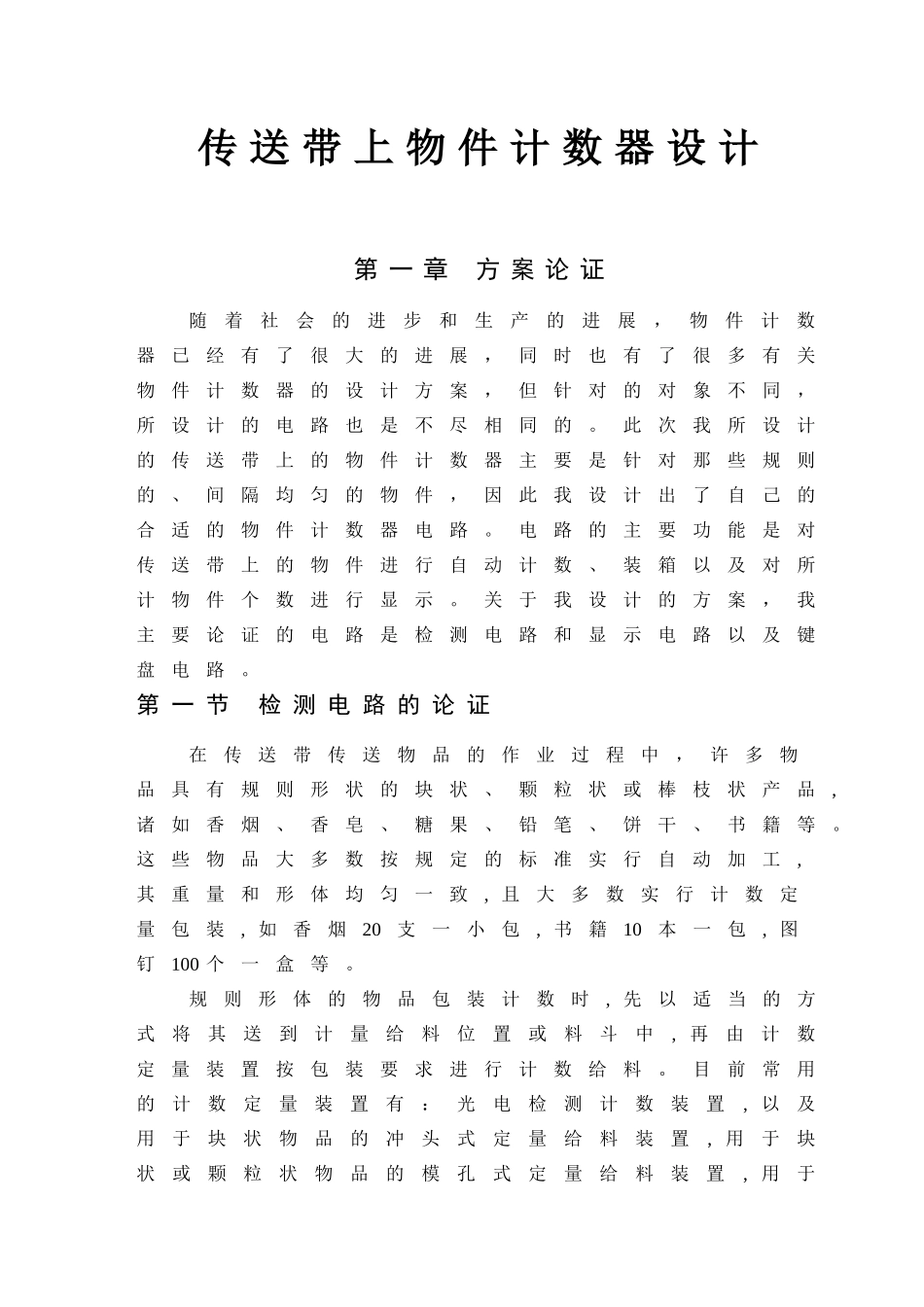

传 送 带 上 物 件 计 数 器 设 计第 一 章 方 案 论 证随着社会的进步和生产的进展，物件计数器已经有了很大的进展，同时也有了很多有关物件计数器的设计方案，但针对的对象不同，所设计的电路也是不尽相同的。此次我所设计的传送带上的物件计数器主要是针对那些规则的、间隔均匀的物件，因此我设计出了自己的合适的物件计数器电路。电路的主要功能是对传送带上的物件进行自动计数、装箱以及对所计物件个数进行显示。关于我设计的方案，我主要论证的电路是检测电路和显示电路以及键盘电路。第 一 节 检 测 电 路 的 论 证在传送带传送物品的作业过程中，许多物品具有规则形状的块状、颗粒状或棒枝状产品,诸如香烟、香皂、糖果、铅笔、饼干、书籍等。这些物品大多数按规定的标准实行自动加工,其重量和形体均匀一致, 且大多数实行计数定量包装, 如香烟20支一小包, 书籍10本一包, 图钉100 个一盒等。规则形体的物品包装计数时, 先以适当的方式将其送到计量给料位置或料斗中, 再由计数定量装置按包装要求进行计数给料。目前常用的计数定量装置有：光电检测计数装置, 以及用于块状物品的冲头式定量给料装置, 用于块状或颗粒状物品的模孔式定量给料装置, 用于块状物品的差速定量给料装置, 用于棒状物品的容腔式定量给料装置等。采纳光电检测装置进行计数供送具有装置轻巧、检测速度快、检测范围广、精确度高、非接触、抗干扰、便于实现自动控制等优点, 应用非常广泛。在研制、开发和应用光电计数供送控制系统时, 除了要注意一般数控电路共有的防电磁干扰和微机接口技术问题外, 还要注意光电计数检测控制特有的几个技术问题, 如被检物品的排队、检测信号的整形、防止误计( 多计或漏计) 以及防车间照明光源的干扰等。由于我们时间和精力有限，我们只讨论了规则的、有间隔的物件计数于是我们选择了光电检测装置。光电检测在工业上的运用也分为好多种。可以检测一切能够影响光量或光特性的非电量，例如，位移、振动、力、转矩、转速、温度、压力、流量、液位、湿度、液体浓度、浑浊度、成分、角度、表面粗糙度、乃至图像等。我用的是光电检测中的光电开关，光电开关又称电眼、光电传感器等，在传送带机械中主要用来检测物件是否通过，保证计数的准确。目前常用的光电开关是红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否，即光电传感器首先发出红外...
