住宅楼及地下停车库水暖施工方案

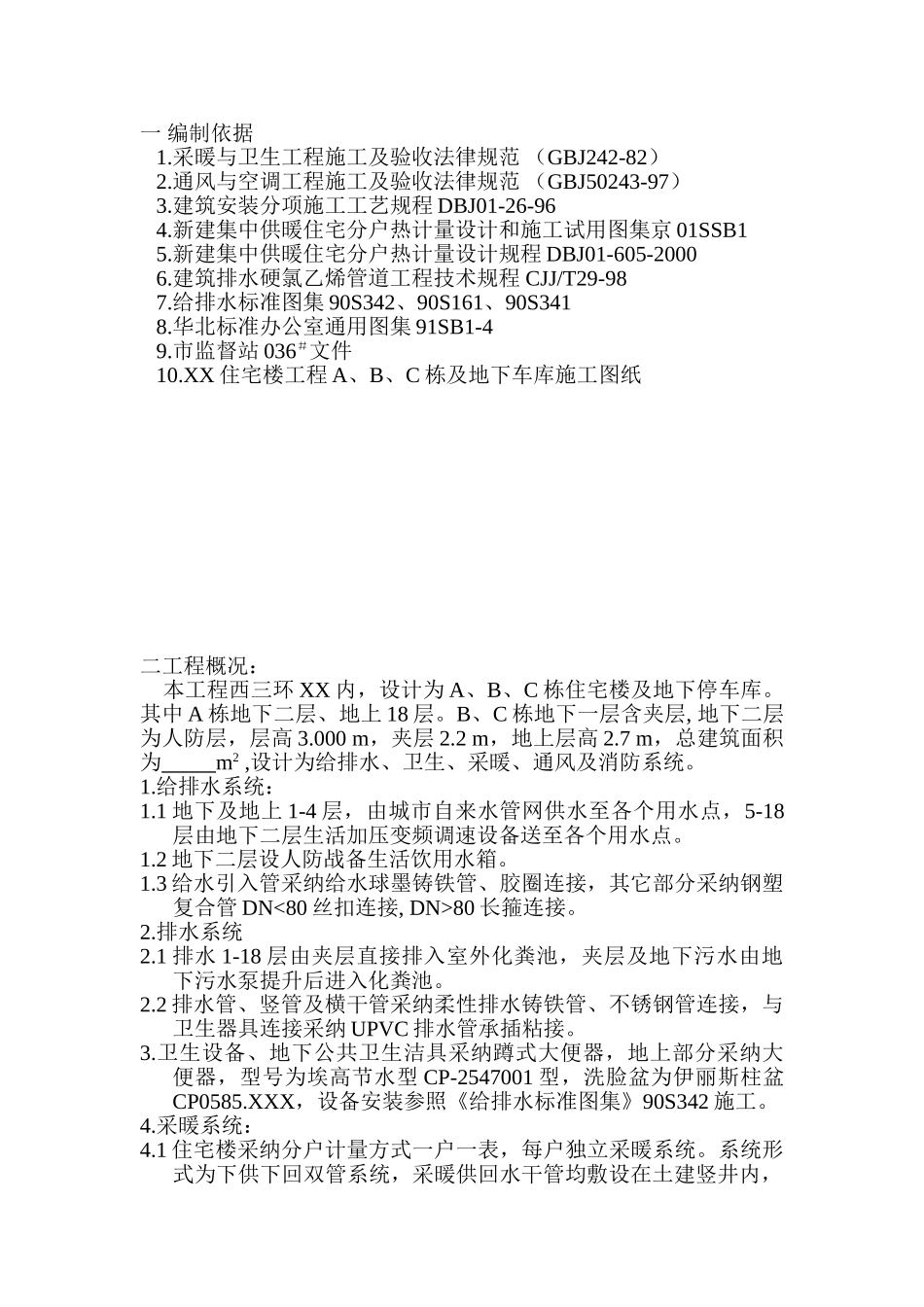

目录一 编制依据二 工程概况 1．给水系统 2．排水系统 3．卫生设备 4．采暖系统 5．人防通风 6．室内消防三 施工布置 1．工期及质量目标 2．管理及质量保证体系 3．施工进度 4．施工劳动力、机具及技术准备四 各分项工程主要施工方法及技术 套管及预留洞 1. 给水系统安装 2. 消火栓安装 3. 排水系统安装 4. 卫生设备安装 5. 采暖系统安装五 质量保证措施六 技术管理七 加强技术管理，降低成本措施八 安全消防措施九 成本保护一 编制依据 1.采暖与卫生工程施工及验收法律规范 （GBJ242-82） 2.通风与空调工程施工及验收法律规范 （GBJ50243-97） 3.建筑安装分项施工工艺规程 DBJ01-26-96 4.新建集中供暖住宅分户热计量设计和施工试用图集京 01SSB1 5.新建集中供暖住宅分户热计量设计规程 DBJ01-605-2000 6.建筑排水硬氯乙烯管道工程技术规程 CJJ/T29-98 7.给排水标准图集 90S342、90S161、90S341 8.华北标准办公室通用图集 91SB1-4 9.市监督站 036＃文件 10.XX 住宅楼工程 A、B、C 栋及地下车库施工图纸二工程概况： 本工程西三环 XX 内，设计为 A、B、C 栋住宅楼及地下停车库。其中 A 栋地下二层、地上 18 层。B、C 栋地下一层含夹层, 地下二层为人防层，层高 3.000 m，夹层 2.2 m，地上层高 2.7 m，总建筑面积为 m2 ,设计为给排水、卫生、采暖、通风及消防系统。1.给排水系统：1.1 地下及地上 1-4 层，由城市自来水管网供水至各个用水点，5-18层由地下二层生活加压变频调速设备送至各个用水点。1.2 地下二层设人防战备生活饮用水箱。1.3 给水引入管采纳给水球墨铸铁管、胶圈连接，其它部分采纳钢塑复合管 DN<80 丝扣连接, DN>80 长箍连接。2.排水系统2.1 排水 1-18 层由夹层直接排入室外化粪池，夹层及地下污水由地下污水泵提升后进入化粪池。2.2 排水管、竖管及横干管采纳柔性排水铸铁管、不锈钢管连接，与卫生器具连接采纳 UPVC 排水管承插粘接。3.卫生设备、地下公共卫生洁具采纳蹲式大便器，地上部分采纳大便器，型号为埃高节水型 CP-2547001 型，洗脸盆为伊丽斯柱盆CP0585.XXX，设备安装参照《给排水标准图集》90S342 施工。4.采暖系统：4.1 住宅楼采纳分户计量方式一户一表，每户独立采暖系统。系统形式为下供下回双管系统，采暖供回水干管均敷设在土建竖井内，两户供用一根立管，管井内设热表和锁闭装置。设检修门，户内设一集中分配器,系统...
