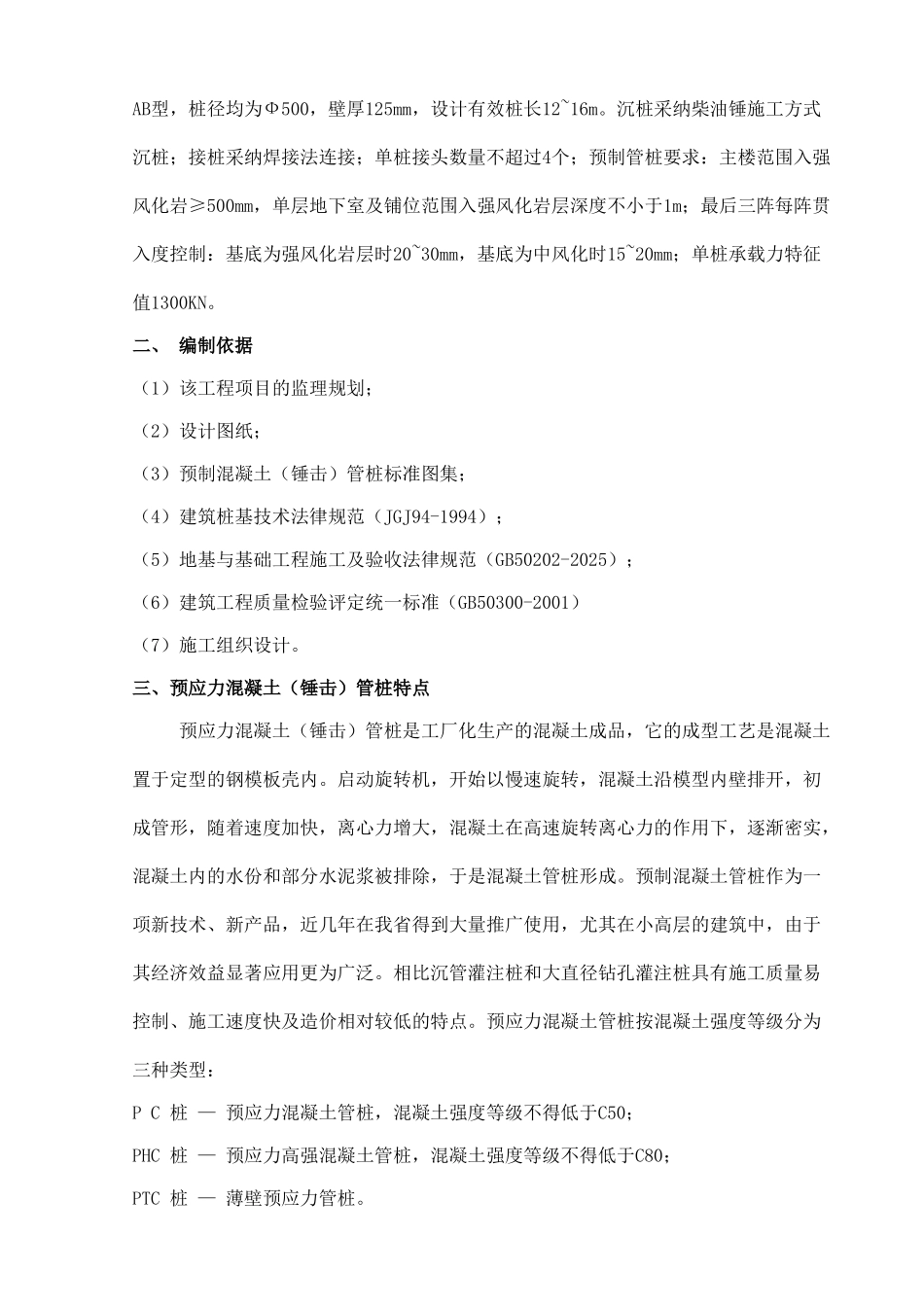

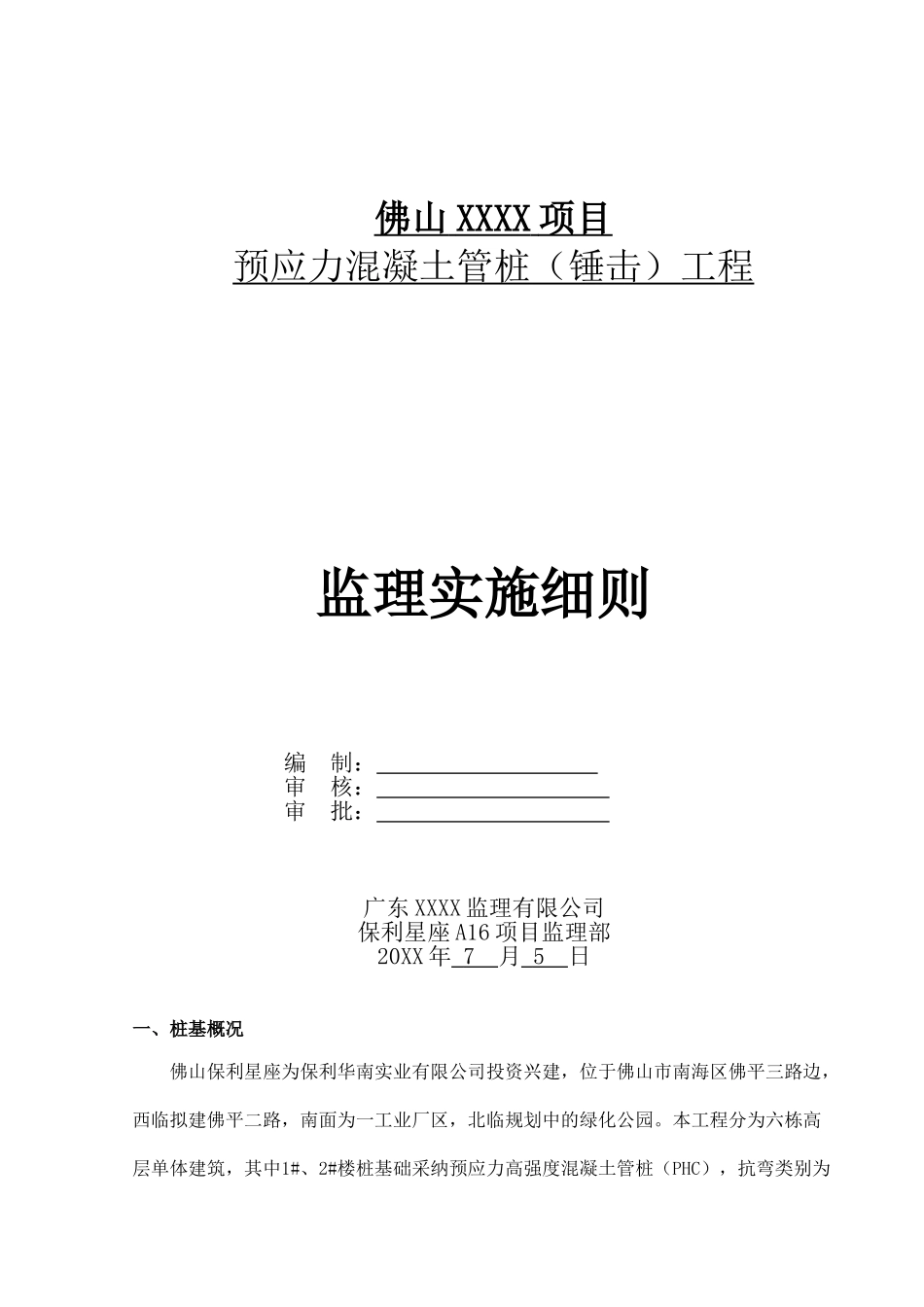

佛山 XXXX 项目 预应力混凝土管桩（锤击）工程监理实施细则编 制： 审 核： 审 批： 广东 XXXX 监理有限公司保利星座 A16 项目监理部20XX 年 7 月 5 日一、桩基概况 佛山保利星座为保利华南实业有限公司投资兴建，位于佛山市南海区佛平三路边，西临拟建佛平二路，南面为一工业厂区，北临规划中的绿化公园。本工程分为六栋高层单体建筑，其中1#、2#楼桩基础采纳预应力高强度混凝土管桩（PHC），抗弯类别为AB型，桩径均为Ф500，壁厚125mm，设计有效桩长12~16m。沉桩采纳柴油锤施工方式沉桩；接桩采纳焊接法连接；单桩接头数量不超过4个；预制管桩要求：主楼范围入强风化岩≥500mm，单层地下室及铺位范围入强风化岩层深度不小于1m；最后三阵每阵贯入度控制：基底为强风化岩层时20~30mm，基底为中风化时15~20mm；单桩承载力特征值1300KN。二、 编制依据（1）该工程项目的监理规划；（2）设计图纸；（3）预制混凝土（锤击）管桩标准图集；（4）建筑桩基技术法律规范（JGJ94-1994）；（5）地基与基础工程施工及验收法律规范（GB50202-2025）；（6）建筑工程质量检验评定统一标准（GB50300-2001）（7）施工组织设计。三、预应力混凝土（锤击）管桩特点预应力混凝土（锤击）管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机，开始以慢速旋转，混凝土沿模型内壁排开，初成管形，随着速度加快，离心力增大，混凝土在高速旋转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。预制混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力混凝土管桩按混凝土强度等级分为三种类型：P C 桩 — 预应力混凝土管桩，混凝土强度等级不得低于C50；PHC 桩 — 预应力高强混凝土管桩，混凝土强度等级不得低于C80；PTC 桩 — 薄壁预应力管桩。预制混凝土（锤击）管桩施工属挤土型桩，对周边1.3 H（ H 为桩长）范围内都会产生一定的影响。因而施工时应对邻近建筑物进行定期观察和检测，必要时应设置应力释放、孔、防挤沟等措施，确保周边建筑物的安全。四、 监理工作流程五、 监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设...
