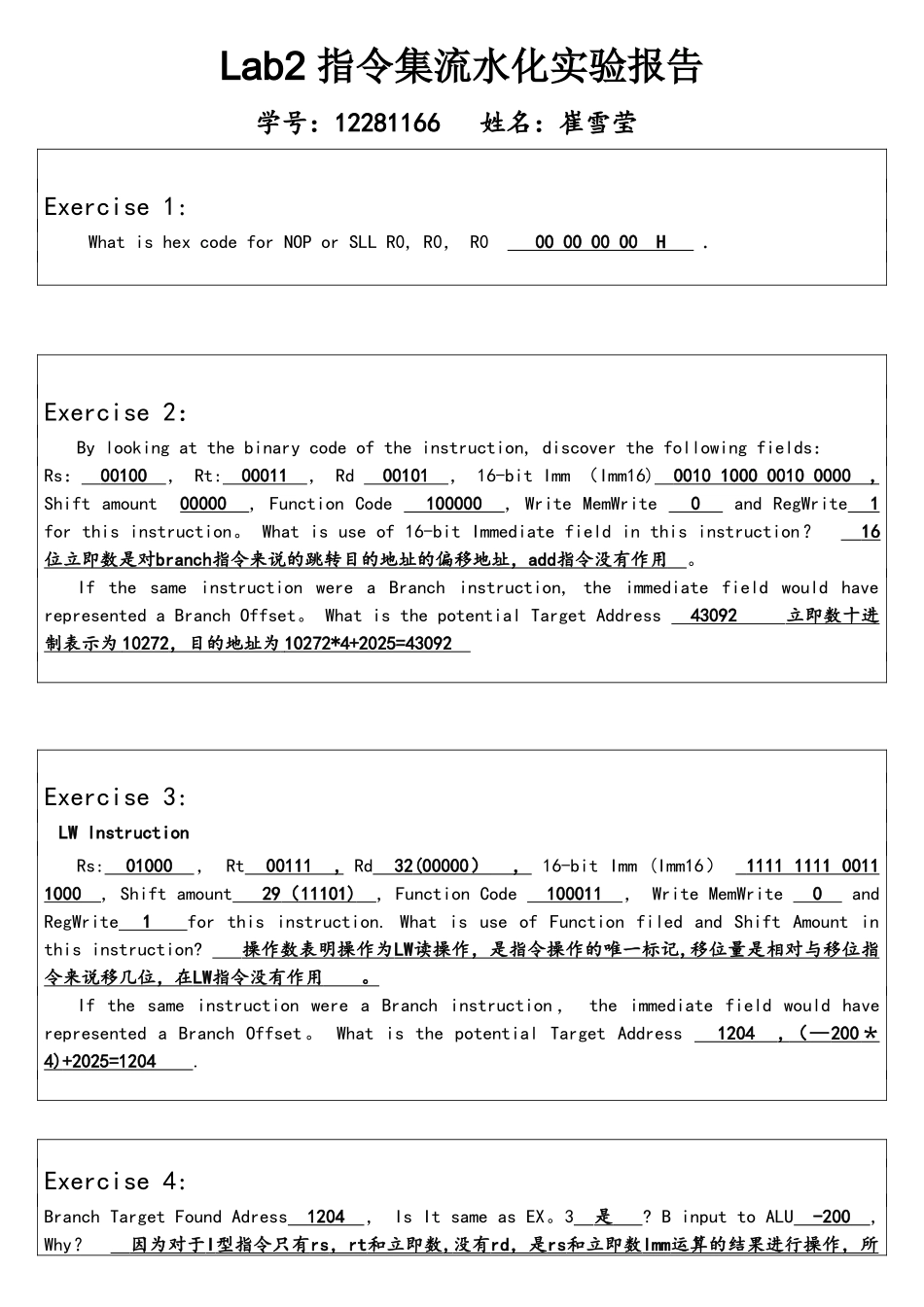

Lab2 指令集流水化实验报告学号：12281166 姓名：崔雪莹Exercise 1: What is hex code for NOP or SLL R0, R0， R0 00 00 00 00 H .Exercise 2： By looking at the binary code of the instruction, discover the following fields： Rs： 00100 ， Rt: 00011 ， Rd 00101 ， 16-bit Imm （Imm16) 0010 1000 0010 0000 , Shift amount 00000 , Function Code 100000 , Write MemWrite 0 and RegWrite 1 for this instruction。 What is use of 16-bit Immediate field in this instruction？ 16 位立即数是对 branch 指令来说的跳转目的地址的偏移地址， add 指令没有作用 。 If the same instruction were a Branch instruction, the immediate field would have represented a Branch Offset。 What is the potential Target Address 43092 立即数十进 制表示为 10272 ，目的地址为 10272*4+2025=43092 Exercise 3: LW Instruction Rs: 01000 ， Rt 00111 , Rd 32 ( 00000 ） ， 16-bit Imm (Imm16） 1111 1111 0011 1000 , Shift amount 29 （ 11101 ) , Function Code 100011 ， Write MemWrite 0 and RegWrite 1 for this instruction. What is use of Function filed and Shift Amount in this instruction? 操作数表明操作为 LW 读操作，是指令操作的唯一标记 , 移位量是相对与移位指 令来说移几位，在 LW 指令没有作用 。 If the same instruction were a Branch instruction ， the immediate field would have represented a Branch Offset。 What is the potential Target Address 1204 , （ — 200 ＊ 4 ) +2025=1204 .Exercise 4: Branch Target Found Adress 1204 ， Is It same as EX。3 是 ? B input to ALU -200 , Why？ 因为对于 I 型指令只有 rs ， rt 和立即数 , 没有 rd ，是 rs 和立即数 Imm 运算的结果进行操作，所 以 B 最终送 ALU 的是立即数而不是 rt ， ALUOut 800 , ALUOP = ADD , Why 因为立即数是 偏移量 , 所以运算器是对 R8 和 — 200 求和，得到的为目的地址 。 LMD 525252 ， Rdest 7 why this？ 因为没有 ...
