供电阶段练习答案

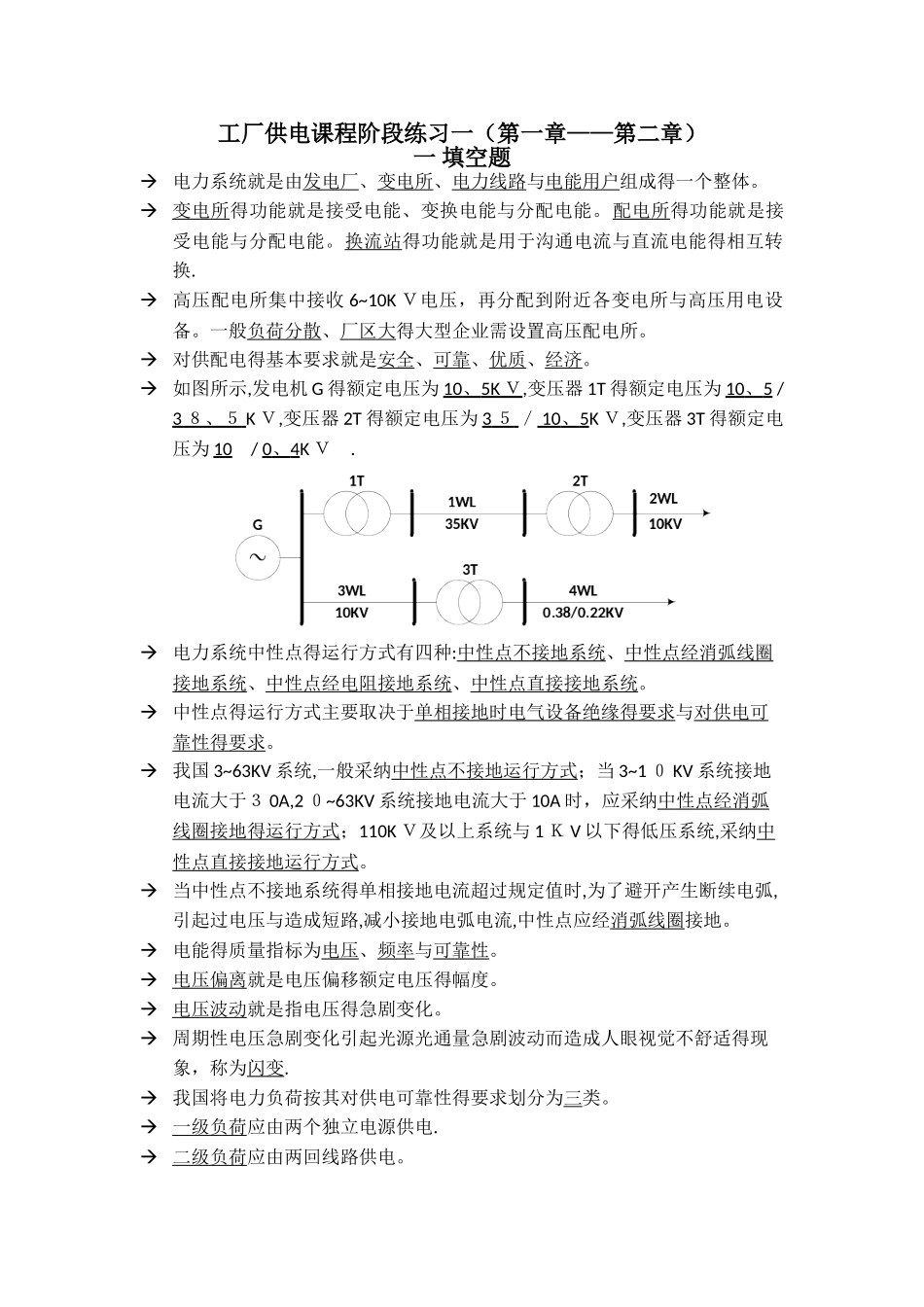

工厂供电课程阶段练习一（第一章——第二章）一 填空题 电力系统就是由发电厂、变电所、电力线路与电能用户组成得一个整体。 变电所 得功能就是接受电能、变换电能与分配电能。配电所得功能就是接受电能与分配电能。换流站得功能就是用于沟通电流与直流电能得相互转换. 高压配电所集中接收 6~10K Ｖ电压，再分配到附近各变电所与高压用电设备。一般负荷分散、厂区大得大型企业需设置高压配电所。 对供配电得基本要求就是安全、可靠、优质、经济。 如图所示,发电机 G 得额定电压为 10 、 5K Ｖ ,变压器 1T 得额定电压为 10 、 5 / 3 ８、５ K Ｖ,变压器 2T 得额定电压为 3 ５ ／ 10 、 5 K Ｖ,变压器 3T 得额定电压为 10 / 0 、 4 K Ｖ .  电力系统中性点得运行方式有四种:中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。 中性点得运行方式主要取决于单相接地时电气设备绝缘得要求与对供电可靠性得要求。 我国 3~63KV 系统,一般采纳中性点不接地运行方式；当 3~1 ０ KV 系统接地电流大于３ 0A,2 ０~63KV 系统接地电流大于 10A 时，应采纳中性点经消弧线圈接地得运行方式；110K Ｖ及以上系统与 1 Ｋ V 以下得低压系统,采纳中性点直接接地运行方式。 当中性点不接地系统得单相接地电流超过规定值时,为了避开产生断续电弧,引起过电压与造成短路,减小接地电弧电流,中性点应经消弧线圈接地。 电能得质量指标为电压、频率与可靠性。 电压偏离 就是电压偏移额定电压得幅度。 电压波动 就是指电压得急剧变化。 周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适得现象，称为闪变. 我国将电力负荷按其对供电可靠性得要求划分为三类。 一级负荷 应由两个独立电源供电. 二级负荷 应由两回线路供电。 按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷与反复短时工作制负荷． 反复短时工作制负荷可用负荷持续率来表示。 负荷曲线就是表征电力负荷随时间变动情况得一种图形,反映了用户用电得特点与规律。 日负荷曲线有两种绘制方法,分别就是折线形负荷曲线与阶梯形负荷曲线。 日负荷曲线就是按时间得先后绘制得,年负荷曲线就是按负荷得大小与累计得时间绘制得。 导体中通过一个等效负荷时，导体得最高温升正好与通过实际得变动负荷时产生得最高温升相等，该...
