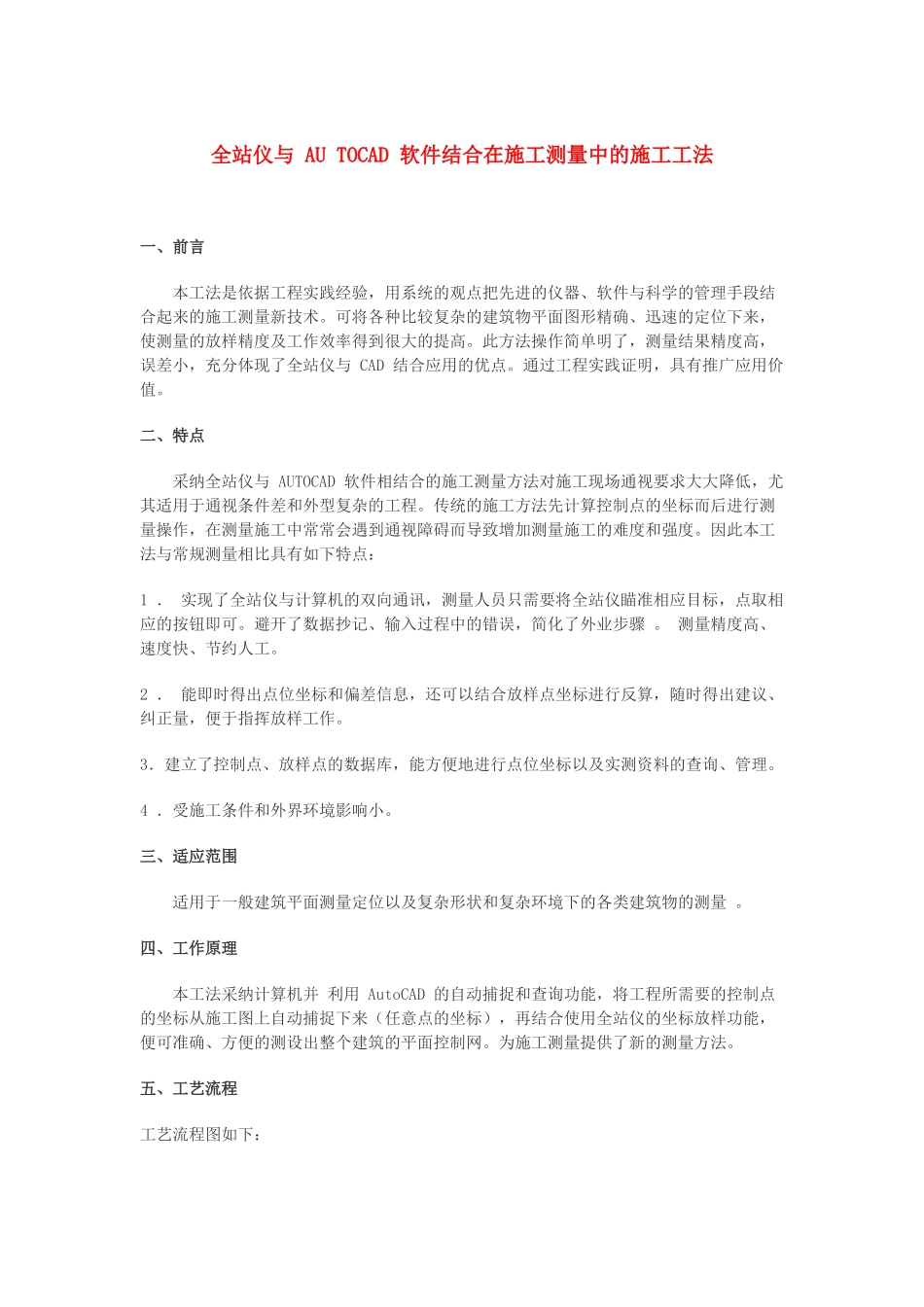

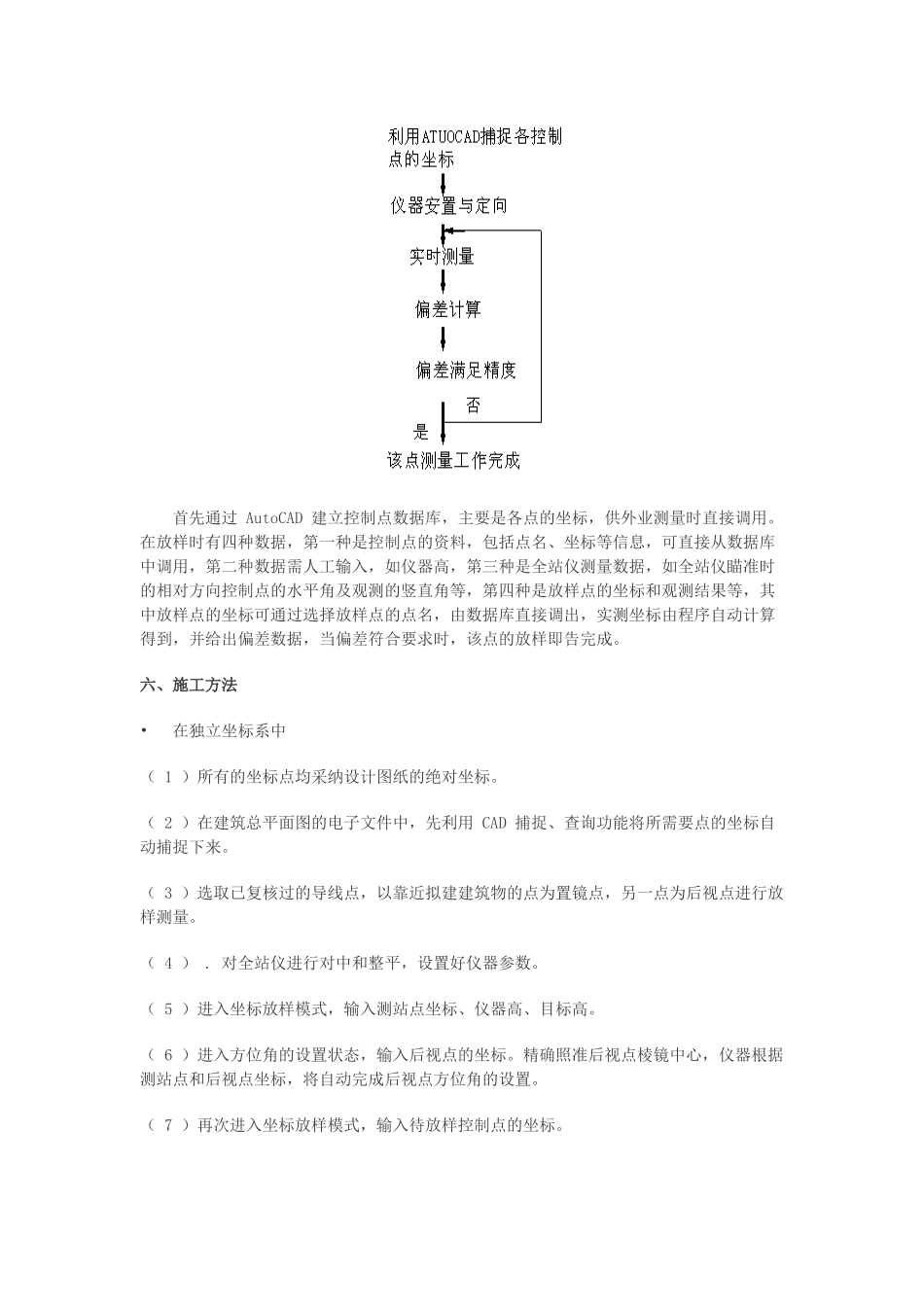

全站仪与 AU TOCAD 软件结合在施工测量中的施工工法 一、前言 本工法是依据工程实践经验,用系统的观点把先进的仪器、软件与科学的管理手段结合起来的施工测量新技术。可将各种比较复杂的建筑物平面图形精确、迅速的定位下来,使测量的放样精度及工作效率得到很大的提高。此方法操作简单明了,测量结果精度高,误差小,充分体现了全站仪与 CAD 结合应用的优点。通过工程实践证明,具有推广应用价值。 二、特点 采纳全站仪与 AUTOCAD 软件相结合的施工测量方法对施工现场通视要求大大降低,尤其适用于通视条件差和外型复杂的工程。传统的施工方法先计算控制点的坐标而后进行测量操作,在测量施工中常常会遇到通视障碍而导致增加测量施工的难度和强度。因此本工法与常规测量相比具有如下特点: 1 . 实现了全站仪与计算机的双向通讯,测量人员只需要将全站仪瞄准相应目标,点取相应的按钮即可。避开了数据抄记、输入过程中的错误,简化了外业步骤 。 测量精度高、速度快、节约人工。 2 . 能即时得出点位坐标和偏差信息,还可以结合放样点坐标进行反算,随时得出建议、纠正量,便于指挥放样工作。 3.建立了控制点、放样点的数据库,能方便地进行点位坐标以及实测资料的查询、管理。 4 .受施工条件和外界环境影响小。 三、适应范围 适用于一般建筑平面测量定位以及复杂形状和复杂环境下的各类建筑物的测量 。 四、工作原理 本工法采纳计算机并 利用 AutoCAD 的自动捕捉和查询功能,将工程所需要的控制点的坐标从施工图上自动捕捉下来(任意点的坐标),再结合使用全站仪的坐标放样功能,便可准确、方便的测设出整个建筑的平面控制网。为施工测量提供了新的测量方法。 五、工艺流程 工艺流程图如下: 首先通过 AutoCAD 建立控制点数据库,主要是各点的坐标,供外业测量时直接调用。在放样时有四种数据,第一种是控制点的资料,包括点名、坐标等信息,可直接从数据库中调用,第二种数据需人工输入,如仪器高,第三种是全站仪测量数据,如全站仪瞄准时的相对方向控制点的水平角及观测的竖直角等,第四种是放样点的坐标和观测结果等,其中放样点的坐标可通过选择放样点的点名,由数据库直接调出,实测坐标由程序自动计算得到,并给出偏差数据,当偏差符合要求时,该点的放样即告完成。 六、施工方法 • 在独立坐标系中 ( 1 )所有的坐标点均采纳设计图纸的绝对坐标。 ( 2 )在建筑总平面图的电子文件中,...
