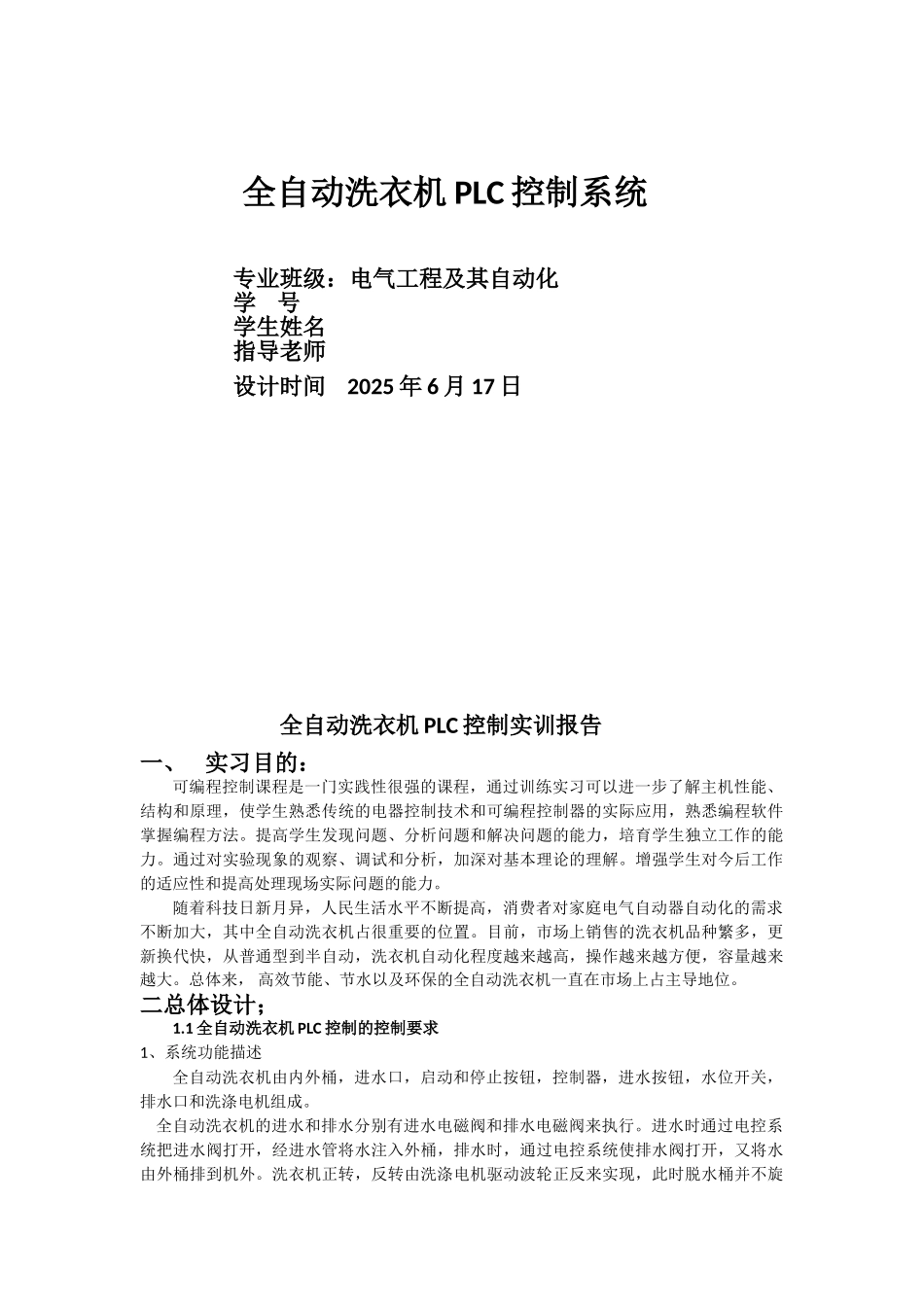

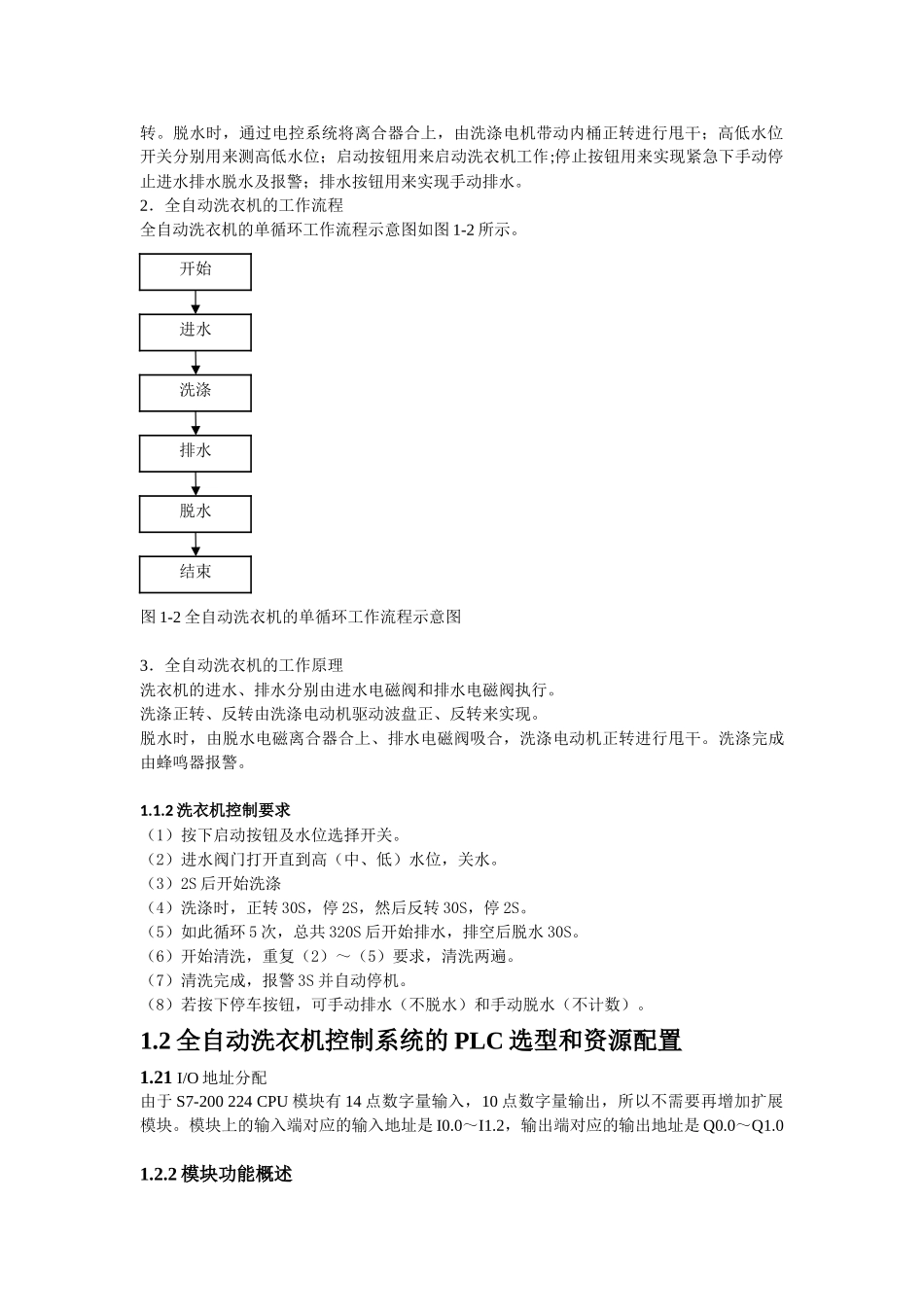

全自动洗衣机 PLC 控制系统专业班级：电气工程及其自动化 学 号 学生姓名 指导老师 设计时间 2025 年 6 月 17 日 全自动洗衣机 PLC 控制实训报告一、实习目的：可编程控制课程是一门实践性很强的课程，通过训练实习可以进一步了解主机性能、结构和原理，使学生熟悉传统的电器控制技术和可编程控制器的实际应用，熟悉编程软件掌握编程方法。提高学生发现问题、分析问题和解决问题的能力，培育学生独立工作的能力。通过对实验现象的观察、调试和分析，加深对基本理论的理解。增强学生对今后工作的适应性和提高处理现场实际问题的能力。随着科技日新月异，人民生活水平不断提高，消费者对家庭电气自动器自动化的需求不断加大，其中全自动洗衣机占很重要的位置。目前，市场上销售的洗衣机品种繁多，更新换代快，从普通型到半自动，洗衣机自动化程度越来越高，操作越来越方便，容量越来越大。总体来， 高效节能、节水以及环保的全自动洗衣机一直在市场上占主导地位。二总体设计；1.1 全自动洗衣机 PLC 控制的控制要求1、系统功能描述全自动洗衣机由内外桶，进水口，启动和停止按钮，控制器，进水按钮，水位开关，排水口和洗涤电机组成。 全自动洗衣机的进水和排水分别有进水电磁阀和排水电磁阀来执行。进水时通过电控系统把进水阀打开，经进水管将水注入外桶，排水时，通过电控系统使排水阀打开，又将水由外桶排到机外。洗衣机正转，反转由洗涤电机驱动波轮正反来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动内桶正转进行甩干；高低水位开关分别用来测高低水位；启动按钮用来启动洗衣机工作;停止按钮用来实现紧急下手动停止进水排水脱水及报警；排水按钮用来实现手动排水。2．全自动洗衣机的工作流程全自动洗衣机的单循环工作流程示意图如图 1-2 所示。 图 1-2 全自动洗衣机的单循环工作流程示意图3．全自动洗衣机的工作原理洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。 洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。 脱水时，由脱水电磁离合器合上、排水电磁阀吸合，洗涤电动机正转进行甩干。洗涤完成由蜂鸣器报警。1.1.2 洗衣机控制要求（1）按下启动按钮及水位选择开关。（2）进水阀门打开直到高（中、低）水位，关水。（3）2S 后开始洗涤（4）洗涤时，正转 30S，停 2S，然后反转 30S，停 2S。（5）如此循环 5 次，总共 320S 后开始排水，排空后脱水 30S。...
