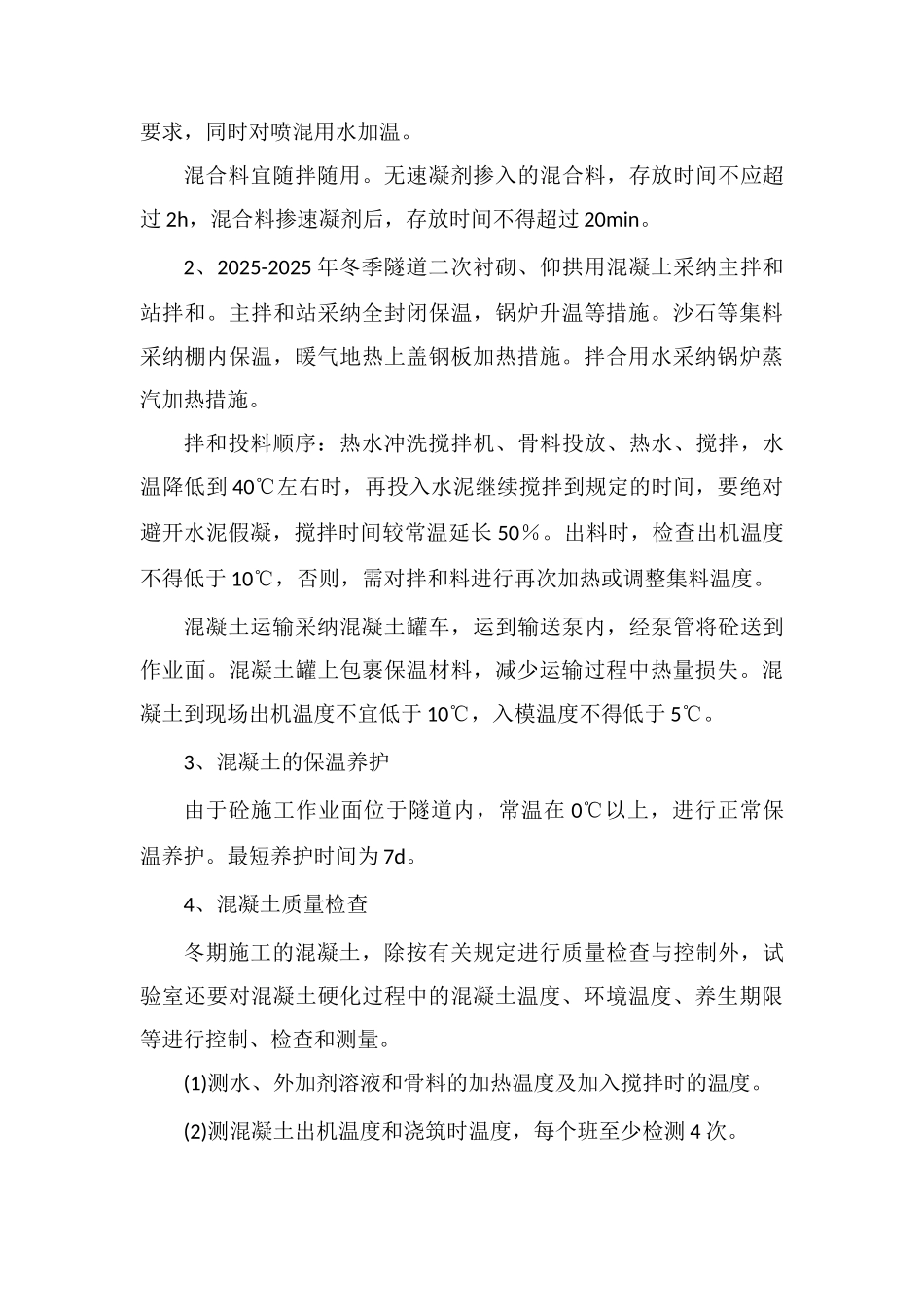

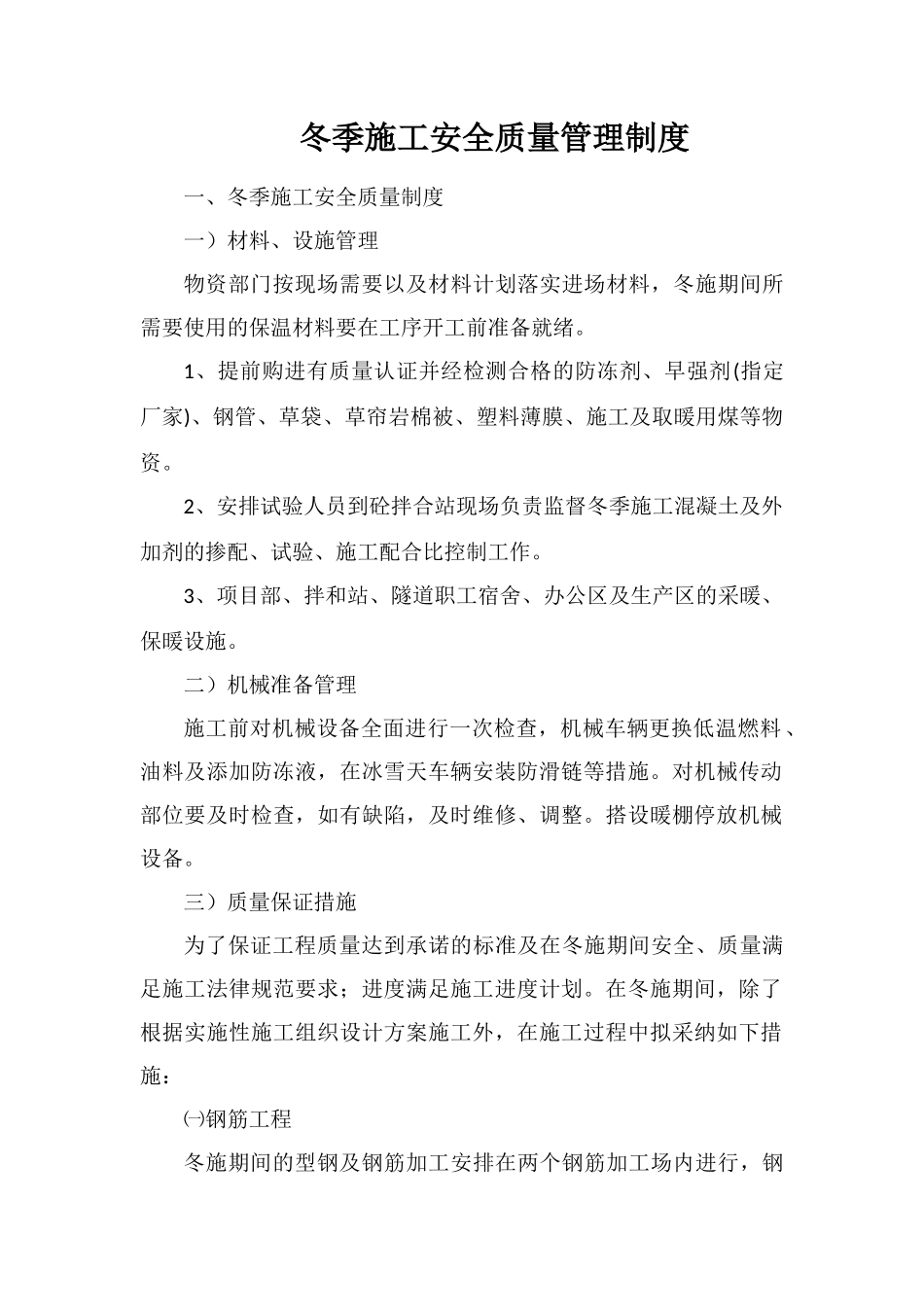

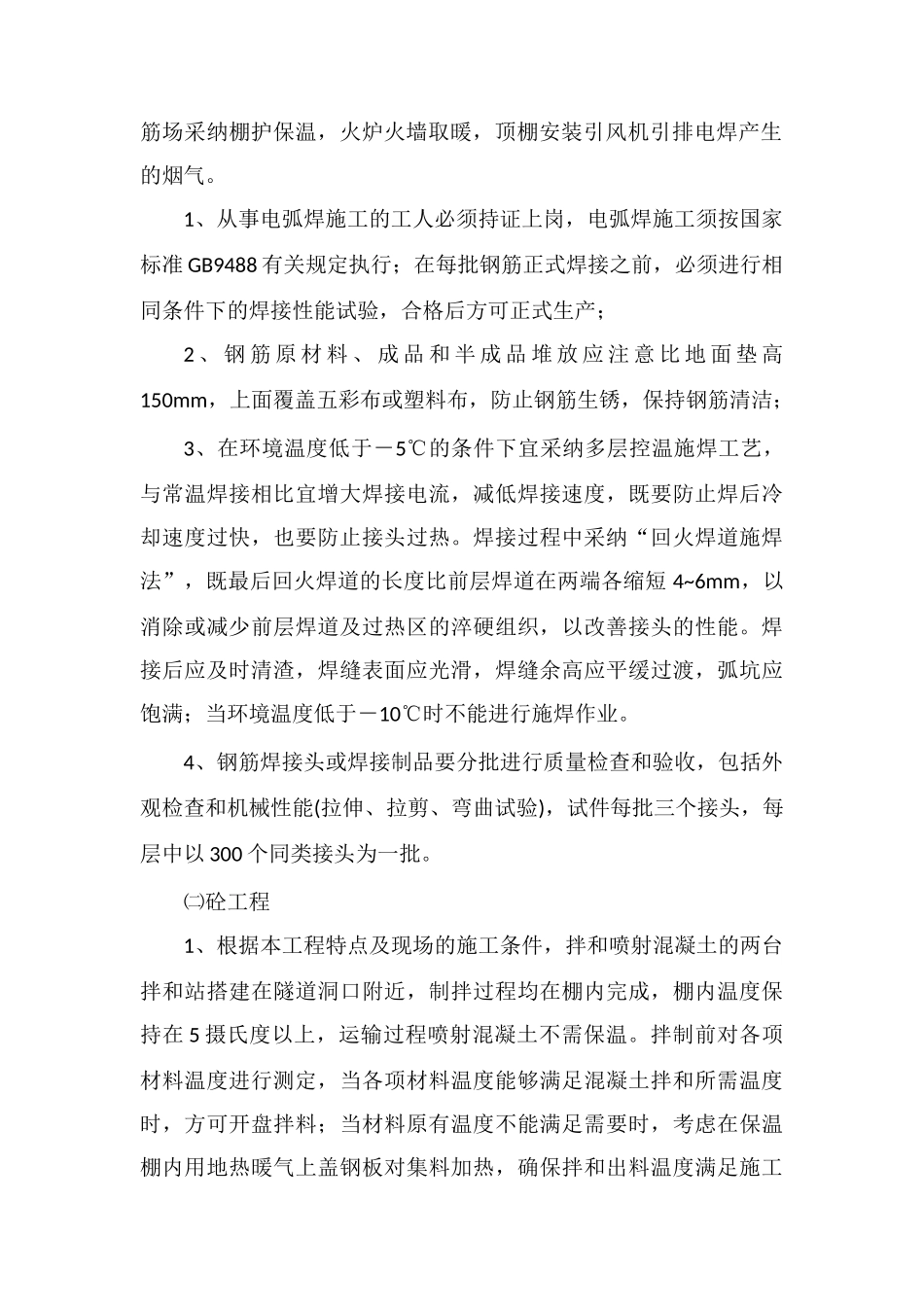

冬季施工安全质量管理制度一、冬季施工安全质量制度一）材料、设施管理物资部门按现场需要以及材料计划落实进场材料，冬施期间所需要使用的保温材料要在工序开工前准备就绪。1、提前购进有质量认证并经检测合格的防冻剂、早强剂(指定厂家)、钢管、草袋、草帘岩棉被、塑料薄膜、施工及取暖用煤等物资。2、安排试验人员到砼拌合站现场负责监督冬季施工混凝土及外加剂的掺配、试验、施工配合比控制工作。3、项目部、拌和站、隧道职工宿舍、办公区及生产区的采暖、保暖设施。二）机械准备管理施工前对机械设备全面进行一次检查，机械车辆更换低温燃料、油料及添加防冻液，在冰雪天车辆安装防滑链等措施。对机械传动部位要及时检查，如有缺陷，及时维修、调整。搭设暖棚停放机械设备。三）质量保证措施为了保证工程质量达到承诺的标准及在冬施期间安全、质量满足施工法律规范要求；进度满足施工进度计划。在冬施期间，除了根据实施性施工组织设计方案施工外，在施工过程中拟采纳如下措施：㈠钢筋工程冬施期间的型钢及钢筋加工安排在两个钢筋加工场内进行，钢筋场采纳棚护保温，火炉火墙取暖，顶棚安装引风机引排电焊产生的烟气。1、从事电弧焊施工的工人必须持证上岗，电弧焊施工须按国家标准 GB9488 有关规定执行；在每批钢筋正式焊接之前，必须进行相同条件下的焊接性能试验，合格后方可正式生产；2 、 钢 筋 原 材 料 、 成 品 和 半 成 品 堆 放 应 注 意 比 地 面 垫 高150mm，上面覆盖五彩布或塑料布，防止钢筋生锈，保持钢筋清洁；3、在环境温度低于－5℃的条件下宜采纳多层控温施焊工艺，与常温焊接相比宜增大焊接电流，减低焊接速度，既要防止焊后冷却速度过快，也要防止接头过热。焊接过程中采纳“回火焊道施焊法”，既最后回火焊道的长度比前层焊道在两端各缩短 4~6mm，以消除或减少前层焊道及过热区的淬硬组织，以改善接头的性能。焊接后应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应饱满；当环境温度低于－10℃时不能进行施焊作业。4、钢筋焊接头或焊接制品要分批进行质量检查和验收，包括外观检查和机械性能(拉伸、拉剪、弯曲试验)，试件每批三个接头，每层中以 300 个同类接头为一批。㈡砼工程1、根据本工程特点及现场的施工条件，拌和喷射混凝土的两台拌和站搭建在隧道洞口附近，制拌过程均在棚内完成，棚内温度保持在 5 摄氏度以上，运输过程喷射混凝土不需保温。拌制前对各项材料温度进行测...
