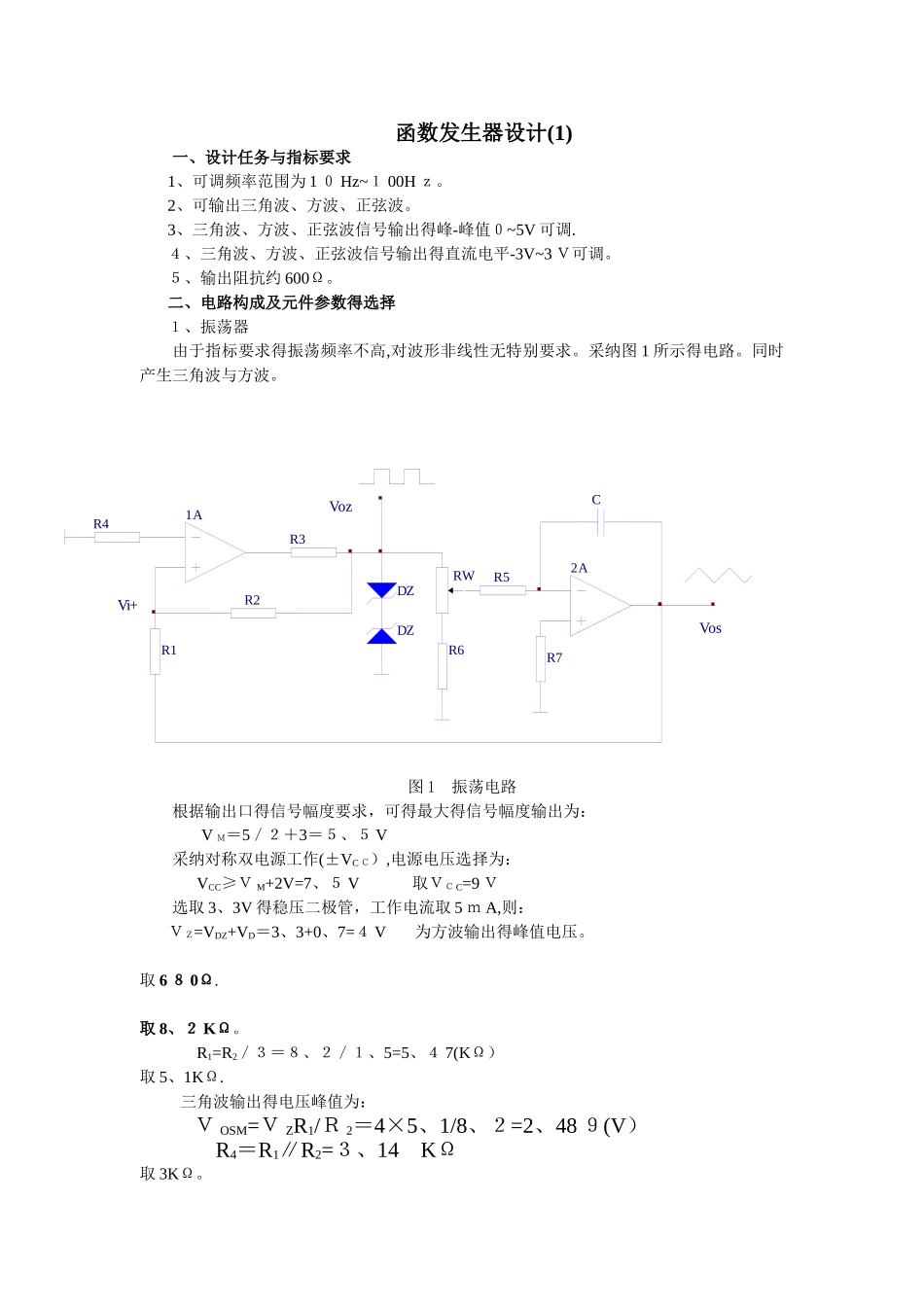

函数发生器设计(1)一、设计任务与指标要求1、可调频率范围为 1 ０ Hz~１ 00H ｚ。2、可输出三角波、方波、正弦波。3、三角波、方波、正弦波信号输出得峰-峰值０~5V 可调.４、三角波、方波、正弦波信号输出得直流电平-3V~3 Ｖ可调。５、输出阻抗约 600Ω。二、电路构成及元件参数得选择１、振荡器由于指标要求得振荡频率不高,对波形非线性无特别要求。采纳图 1 所示得电路。同时产生三角波与方波。图 1 振荡电路根据输出口得信号幅度要求，可得最大得信号幅度输出为：V Ｍ＝5／２＋3＝５、５ V采纳对称双电源工作(±VC Ｃ）,电源电压选择为：VCC≥Ｖ M+2V=7、５ V 取ＶＣ C=9 Ｖ选取 3、3V 得稳压二极管，工作电流取 5 ｍ A,则： ＶＺ=VDZ+VD＝3、3+0、7=４ V 为方波输出得峰值电压。取 6 ８ 0Ω. 取 8、２ KΩ。R1=R2／３＝８、２／１、5=5、４ 7(KΩ） 取 5、1KΩ.三角波输出得电压峰值为：Ｖ OSM=Ｖ ZR1/Ｒ 2＝4×5、1/8、２=2、48 ９(V）R4＝R1∥R2=３、14 KΩ取 3KΩ。1AR4R2R1R3DZDZRW2AR5R7CVozVosR6Vi+取 10KΩ。R6＝RW/9=10/9=1、1 １(KΩ） 取 1KΩ.积分时间常数：取 C=0、1uF，则：Ｒ５=4、019/0、1=40、19KΩ取 39KΩ.取 R ７=R5＝ 39KΩ.转换速率一般得集成运算放大电路都能满足要求。兼顾波形转换电路集成电路得使用。集成电路选用四运放 LM ３ 24。LM324 内含四个相同得运算放大器,其中两个用于振荡器,两个用于波形变换。三、振荡电路工作原理利用集成运算放大电路也可实现产生方波与三角波得信号发生器，电路主要由比较器与积分器构成.电路中,有源积分器由运算放大器 2A 及其外围电路积分电容 C 与电阻 R5、R7组成。有源积分器得输出通过 R1接至比较器１ A 得正输入端，积分器得输入电压由电位器分压取出，设 RW与Ｒ６形成得分压系数为 aw,则积分器得输入电压为 V ｉ=±a ｗＶ z。分压系数 a ｗ为： 即积分器得输入电压Ｖｉ得峰值电压通过调节电位器 RW,可从到 V Ｚ可调.设某时刻比较器输出 VOZ=VZ，积分器得输入电压为+awVz。通过积分器积分使得 VOS下降，比较器得正端输入电压Ｖ i+跟随下降。当 Vi+电压下降超过０ V 时，比较器将翻转VOZ=—Ｖ Z，Vi+突然变为负电压,此时为 VOS得负峰电压-Ｖ O Ｓ M。VO Ｓ M得值为：比较器输出电压 V Ｏ Z＝-VZ 又通过积分器使得 VO Ｓ上升，当 Vi＋电压上升超过 0 Ｖ时，比较器又将翻转为...
