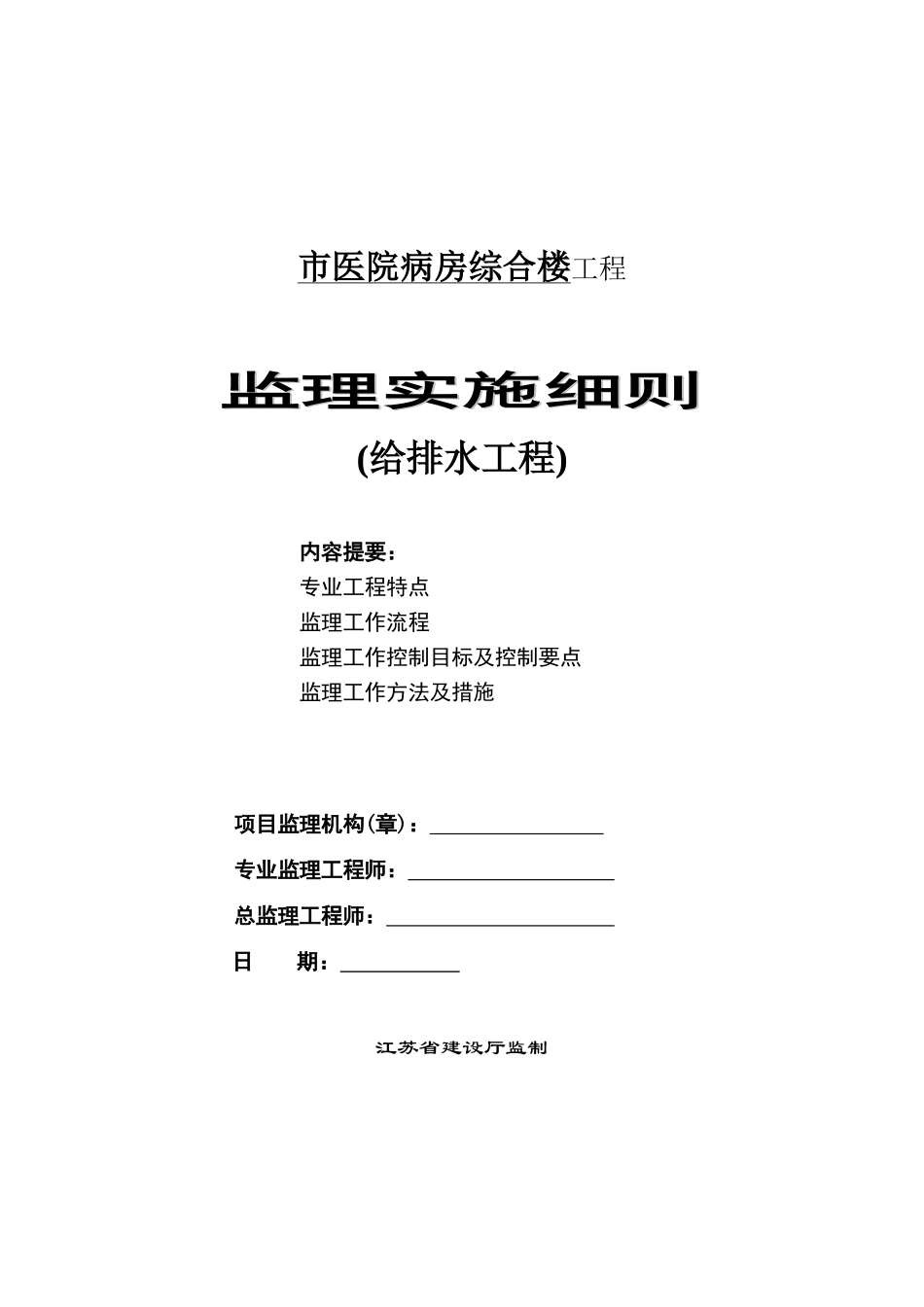

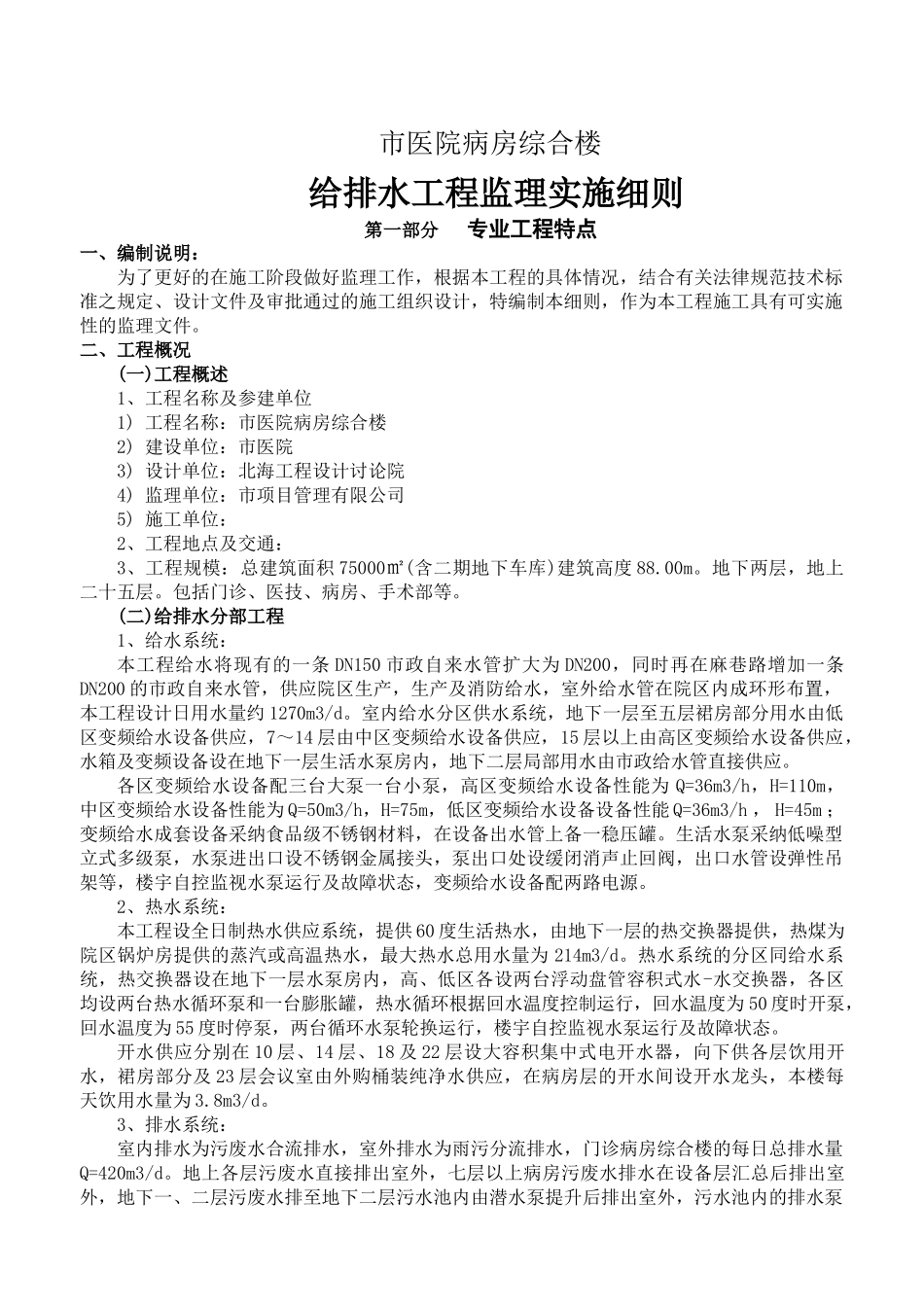

市医院病房综合楼工程监理实施细则监理实施细则(给排水工程)内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章)： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制市医院病房综合楼给排水工程监理实施细则第一部分 专业工程特点一、编制说明：为了更好的在施工阶段做好监理工作，根据本工程的具体情况，结合有关法律规范技术标准之规定、设计文件及审批通过的施工组织设计，特编制本细则，作为本工程施工具有可实施性的监理文件。二、工程概况(一)工程概述1、工程名称及参建单位1) 工程名称：市医院病房综合楼2) 建设单位：市医院3) 设计单位：北海工程设计讨论院4) 监理单位：市项目管理有限公司5) 施工单位：2、工程地点及交通：3、工程规模：总建筑面积 75000㎡(含二期地下车库)建筑高度 88.00m。地下两层，地上二十五层。包括门诊、医技、病房、手术部等。(二)给排水分部工程1、给水系统：本工程给水将现有的一条 DN150 市政自来水管扩大为 DN200，同时再在麻巷路增加一条DN200 的市政自来水管，供应院区生产，生产及消防给水，室外给水管在院区内成环形布置，本工程设计日用水量约 1270m3/d。室内给水分区供水系统，地下一层至五层裙房部分用水由低区变频给水设备供应，7～14 层由中区变频给水设备供应，15 层以上由高区变频给水设备供应，水箱及变频设备设在地下一层生活水泵房内，地下二层局部用水由市政给水管直接供应。各区变频给水设备配三台大泵一台小泵，高区变频给水设备性能为 Q=36m3/h，H=110m，中区变频给水设备性能为 Q=50m3/h，H=75m，低区变频给水设备设备性能 Q=36m3/h ， H=45m ；变频给水成套设备采纳食品级不锈钢材料，在设备出水管上备一稳压罐。生活水泵采纳低噪型立式多级泵，水泵进出口设不锈钢金属接头，泵出口处设缓闭消声止回阀，出口水管设弹性吊架等，楼宇自控监视水泵运行及故障状态，变频给水设备配两路电源。2、热水系统：本工程设全日制热水供应系统，提供 60 度生活热水，由地下一层的热交换器提供，热煤为院区锅炉房提供的蒸汽或高温热水，最大热水总用水量为 214m3/d。热水系统的分区同给水系统，热交换器设在地下一层水泵房内，高、低区各设两台浮动盘管容积式水-水交换器，各区均设两台热水循环泵和一台膨胀罐，热水循环根据回水温度控制运行，回水温度为 50 度时开泵，回水温度为 55 度时停泵，两台循环水...
