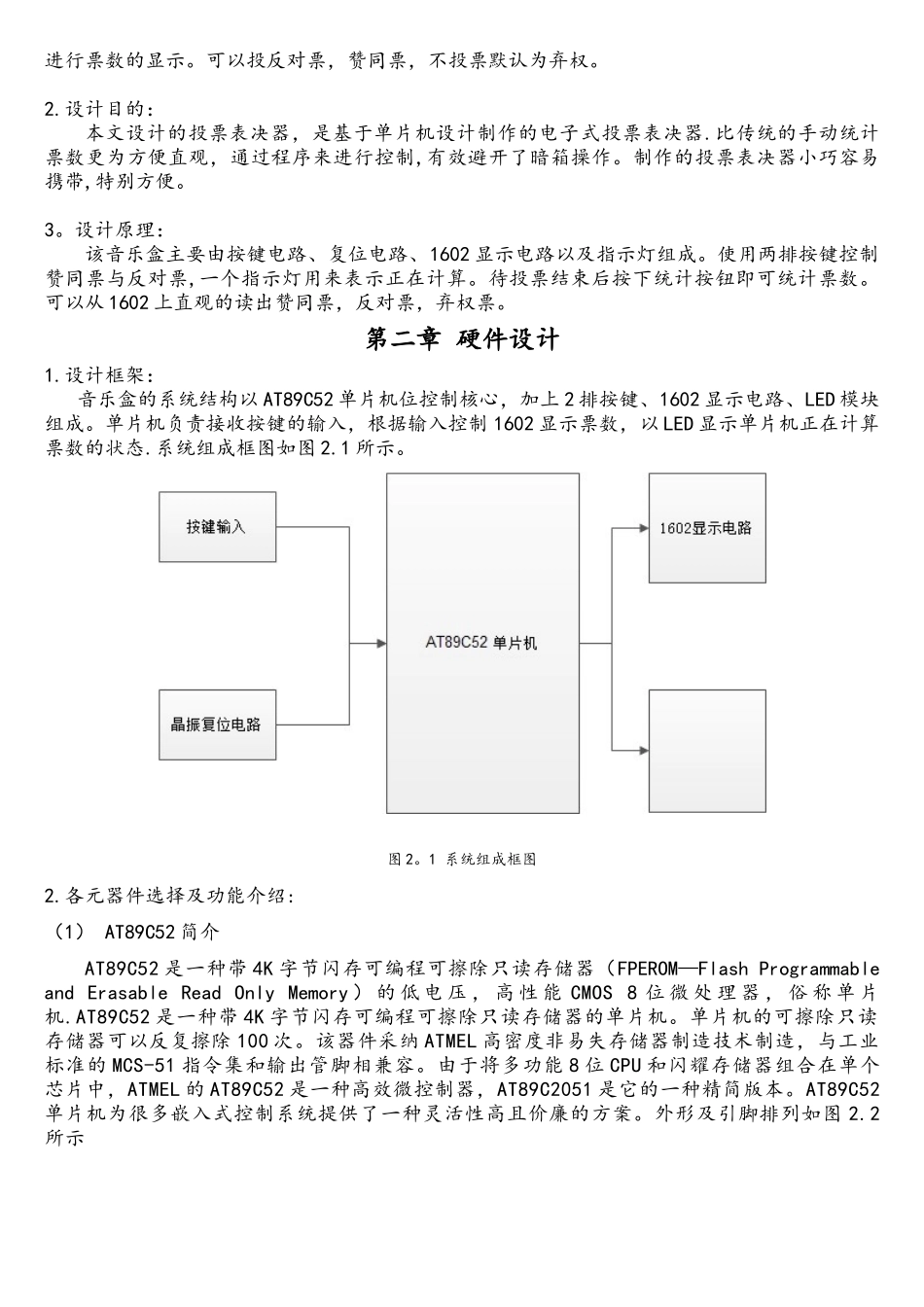

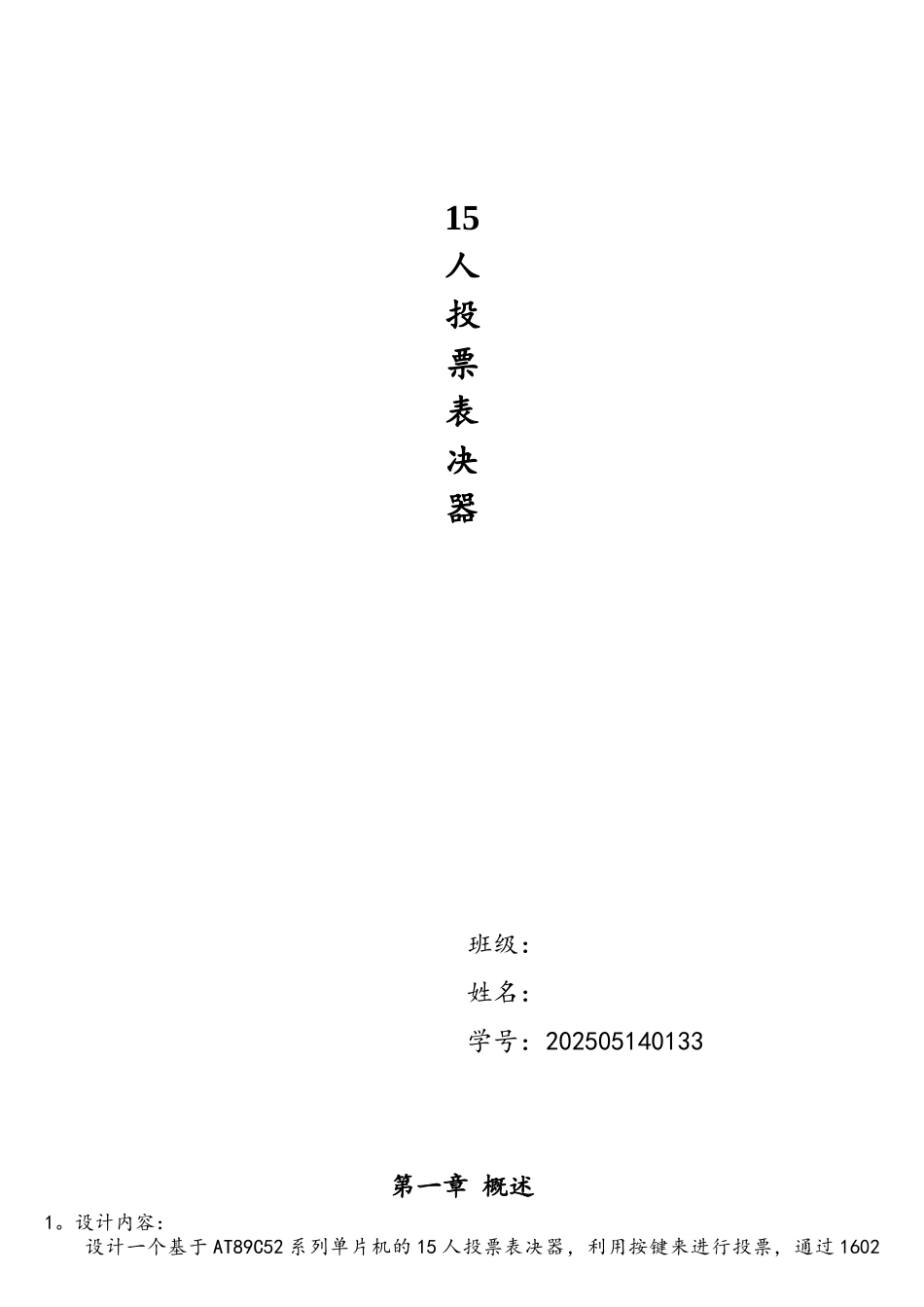

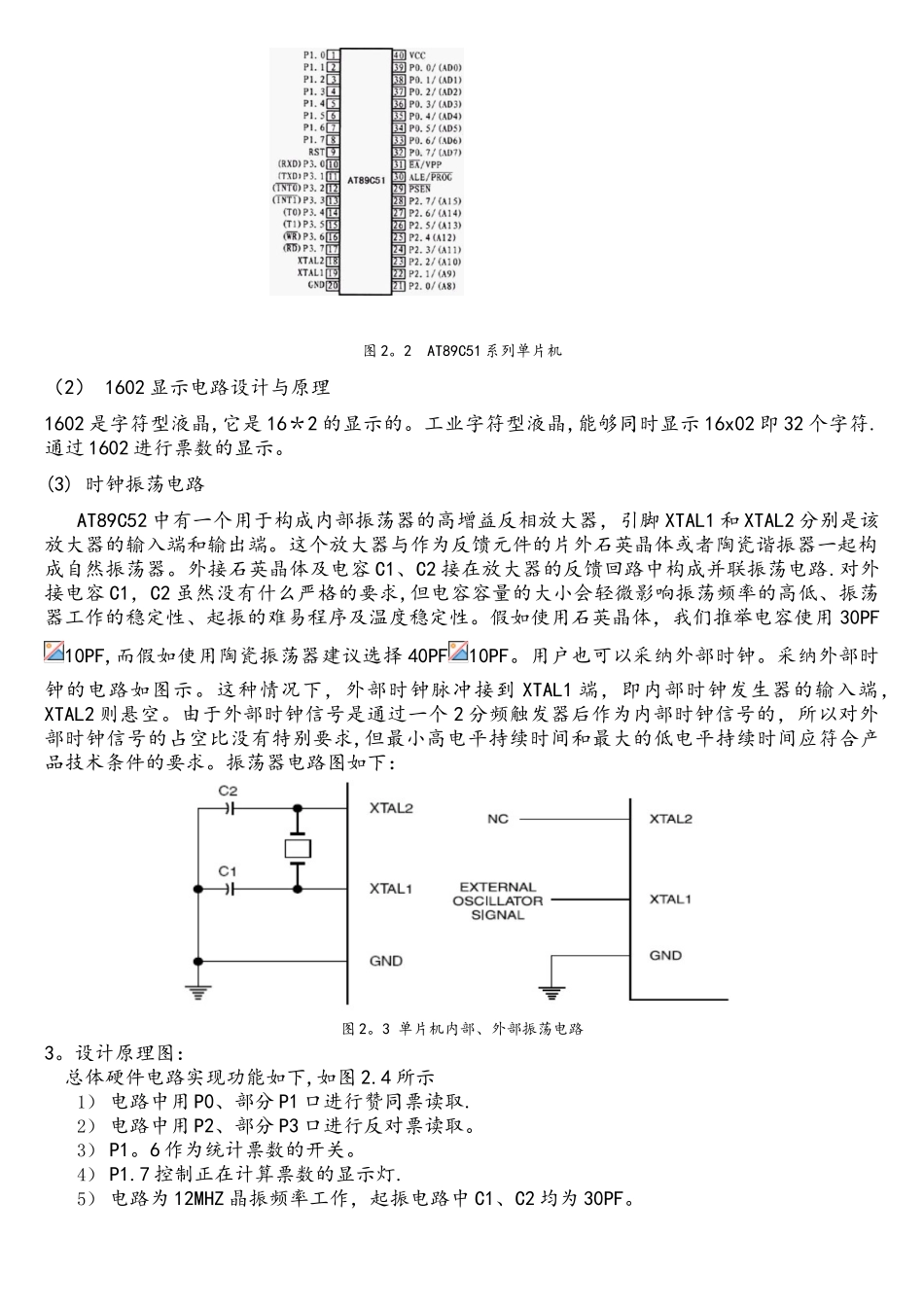

15人投票表决器班级：姓名： 学号：202505140133 第一章 概述1。设计内容：设计一个基于 AT89C52 系列单片机的 15 人投票表决器，利用按键来进行投票，通过 1602进行票数的显示。可以投反对票，赞同票，不投票默认为弃权。2.设计目的：本文设计的投票表决器，是基于单片机设计制作的电子式投票表决器.比传统的手动统计票数更为方便直观，通过程序来进行控制,有效避开了暗箱操作。制作的投票表决器小巧容易携带,特别方便。3。设计原理：该音乐盒主要由按键电路、复位电路、1602 显示电路以及指示灯组成。使用两排按键控制赞同票与反对票,一个指示灯用来表示正在计算。待投票结束后按下统计按钮即可统计票数。可以从 1602 上直观的读出赞同票，反对票，弃权票。第二章 硬件设计1.设计框架：音乐盒的系统结构以 AT89C52 单片机位控制核心，加上 2 排按键、1602 显示电路、LED 模块组成。单片机负责接收按键的输入，根据输入控制 1602 显示票数，以 LED 显示单片机正在计算票数的状态.系统组成框图如图 2.1 所示。图 2。1 系统组成框图2.各元器件选择及功能介绍:（1） AT89C52 简介AT89C52 是一种带 4K 字节闪存可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory ） 的 低 电 压 ， 高 性 能 CMOS 8 位 微 处 理 器 ， 俗 称 单 片机.AT89C52 是一种带 4K 字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除 100 次。该器件采纳 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51 指令集和输出管脚相兼容。由于将多功能 8 位 CPU 和闪耀存储器组合在单个芯片中，ATMEL 的 AT89C52 是一种高效微控制器，AT89C2051 是它的一种精简版本。AT89C52单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。外形及引脚排列如图 2.2所示图 2。2 AT89C51 系列单片机（2） 1602 显示电路设计与原理1602 是字符型液晶,它是 16＊2 的显示的。工业字符型液晶,能够同时显示 16x02 即 32 个字符.通过 1602 进行票数的显示。(3) 时钟振荡电路AT89C52 中有一个用于构成内部振荡器的高增益反相放大器，引脚 XTAL1 和 XTAL2 分别是该放大器的输入端和输出端。这个放大器与作为反馈元件的片外石英晶体或者陶瓷谐振器一起构成自然振荡器。外接石英晶体及电容 C1、C2 接在放大器的反馈回路...
