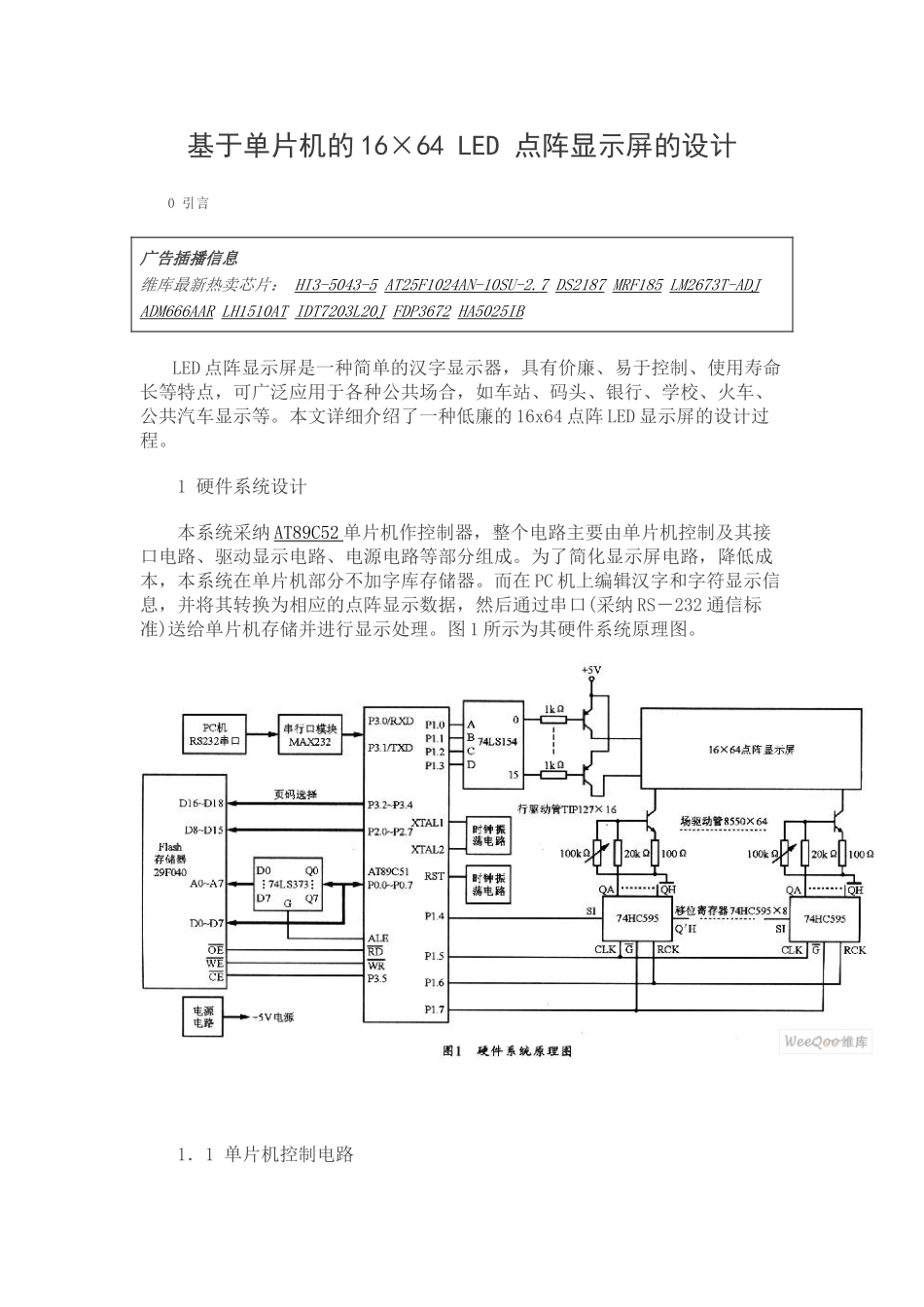

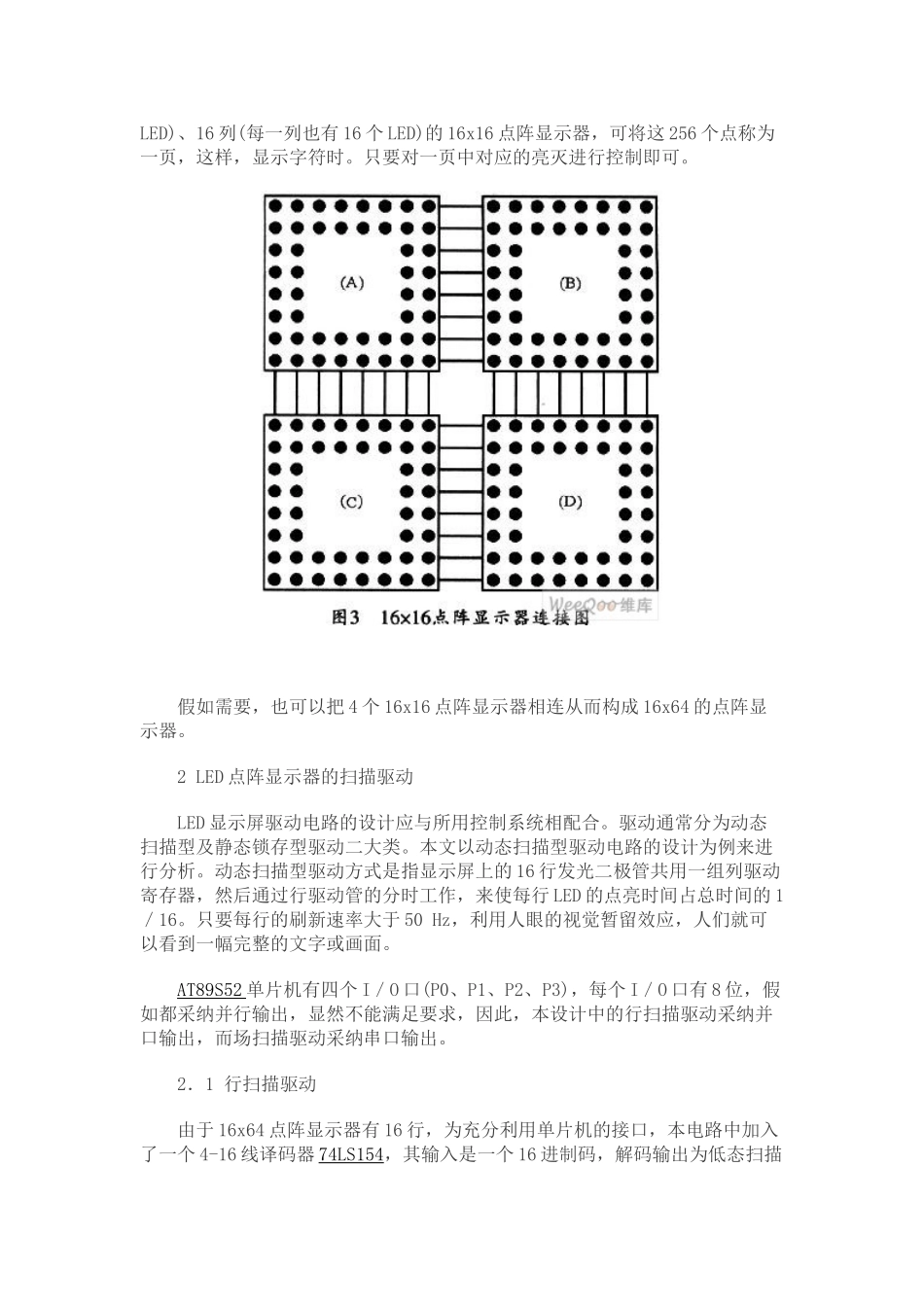

基于单片机的 16×64 LED 点阵显示屏的设计 0 引言广告插播信息维库最新热卖芯片： HI3-5043-5 AT25F1024AN-10SU-2.7 DS2187 MRF185 LM2673T-ADJ ADM666AAR LH1510AT IDT7203L20J FDP3672 HA5025IB LED 点阵显示屏是一种简单的汉字显示器，具有价廉、易于控制、使用寿命长等特点，可广泛应用于各种公共场合，如车站、码头、银行、学校、火车、公共汽车显示等。本文详细介绍了一种低廉的 16x64 点阵 LED 显示屏的设计过程。 1 硬件系统设计 本系统采纳 AT89C52 单片机作控制器，整个电路主要由单片机控制及其接口电路、驱动显示电路、电源电路等部分组成。为了简化显示屏电路，降低成本，本系统在单片机部分不加字库存储器。而在 PC 机上编辑汉字和字符显示信息，并将其转换为相应的点阵显示数据，然后通过串口(采纳 RS－232 通信标准)送给单片机存储并进行显示处理。图 1 所示为其硬件系统原理图。 1．1 单片机控制电路 本系统由 AT89C52 构成单片机最小应用系统．同时配有 11．0592 MHz 晶振和按键复位电路等。系统外扩的一片 Flash 存储器 29F040 为数据存储器，可用来存储由 PC 机串口送来的点阵信息(通过软件将图像或文字转换成与 LED 显示屏的像素相对应的点阵信息)。该 Flash 存储器是一种非易失性存储器，它在供电电源关闭后仍能保持片内信息。由于 29F040 的容量为 512 KB(该芯片内部由8 个 64 Kbyte 的读写块组成，可分块进行读、写和擦除等操作)，而 AT89C52 只能管理 64KB 的数据空间，所以，需将 29F040 分成 8 页，每页 64KB。其页码可由单片机的 P3．2~P3．4 来选择。另外，采纳 MAX232 可完成 RS232 与 TTL 电平的转换，以便使 PC 机与单片机交换信息。 1．2 16x64 点阵显示器的设计 图 2 是一种 8x8 的 LED 点阵单色行共阳模块的内部结构图，其单点工作电压 Uf 为 1．8 V，正向电流 IF 为 8~10 mA。当某一行线为高电平而某一列线为低时，其行列交叉的点就被点亮；而当其某一列线为高时，其行列交叉的点为暗；当某一行线为低电平常，无论列线如何，对应这一行的点全部为暗。 用四个 8x8 点阵显示可构成 16x16 点阵显示器，其连接方法如图 3 所示。图中，将(A)和(B)的 8 列、(C)和(D)的 8 列分别对应相连，同时将(A)和(C)的 8行、 (B)和(D)的 8 行分别对应相连。即可形成一个 16 行(每一行有 16 个LED)、16 列...
