单片机交通灯实训报告

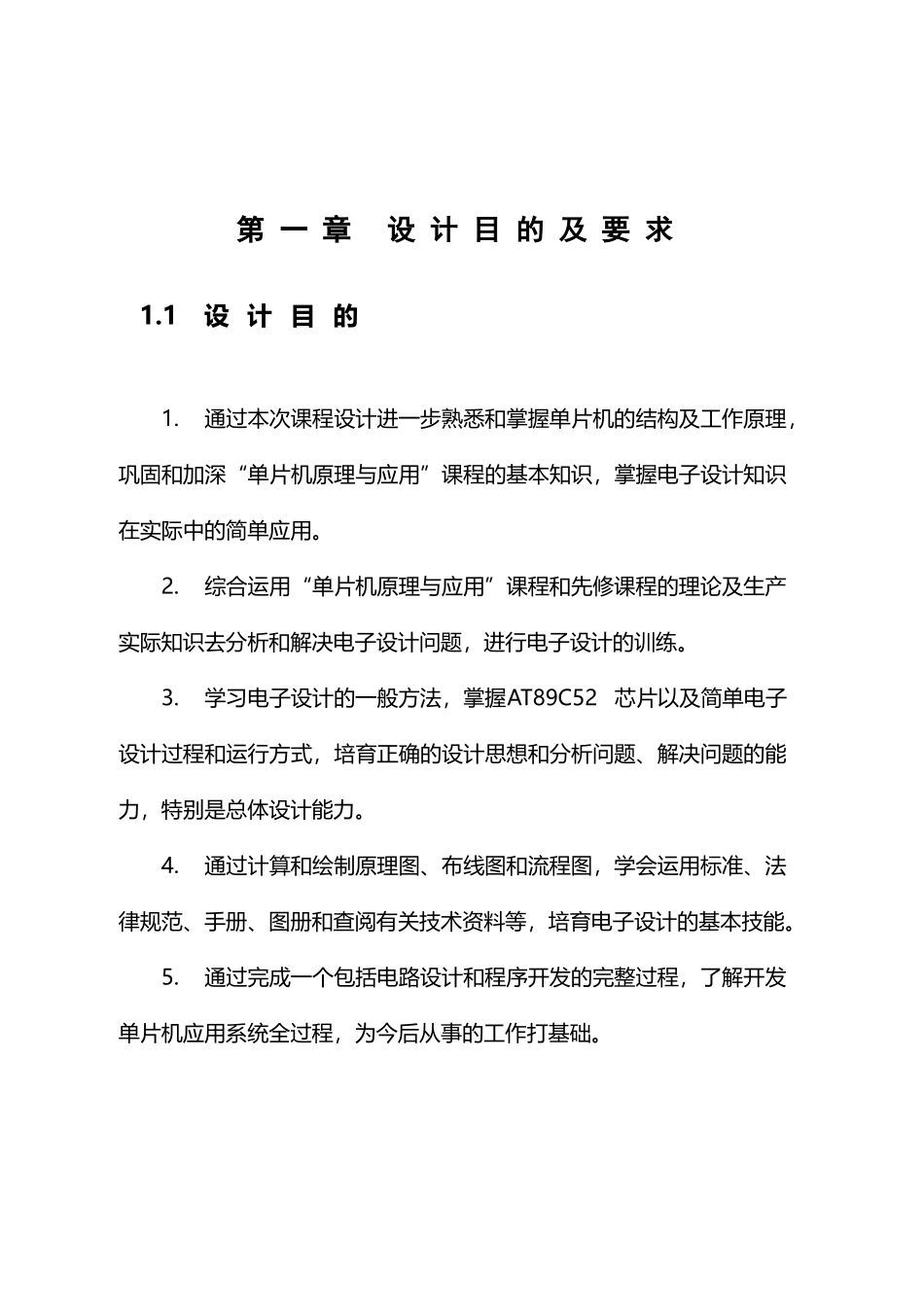

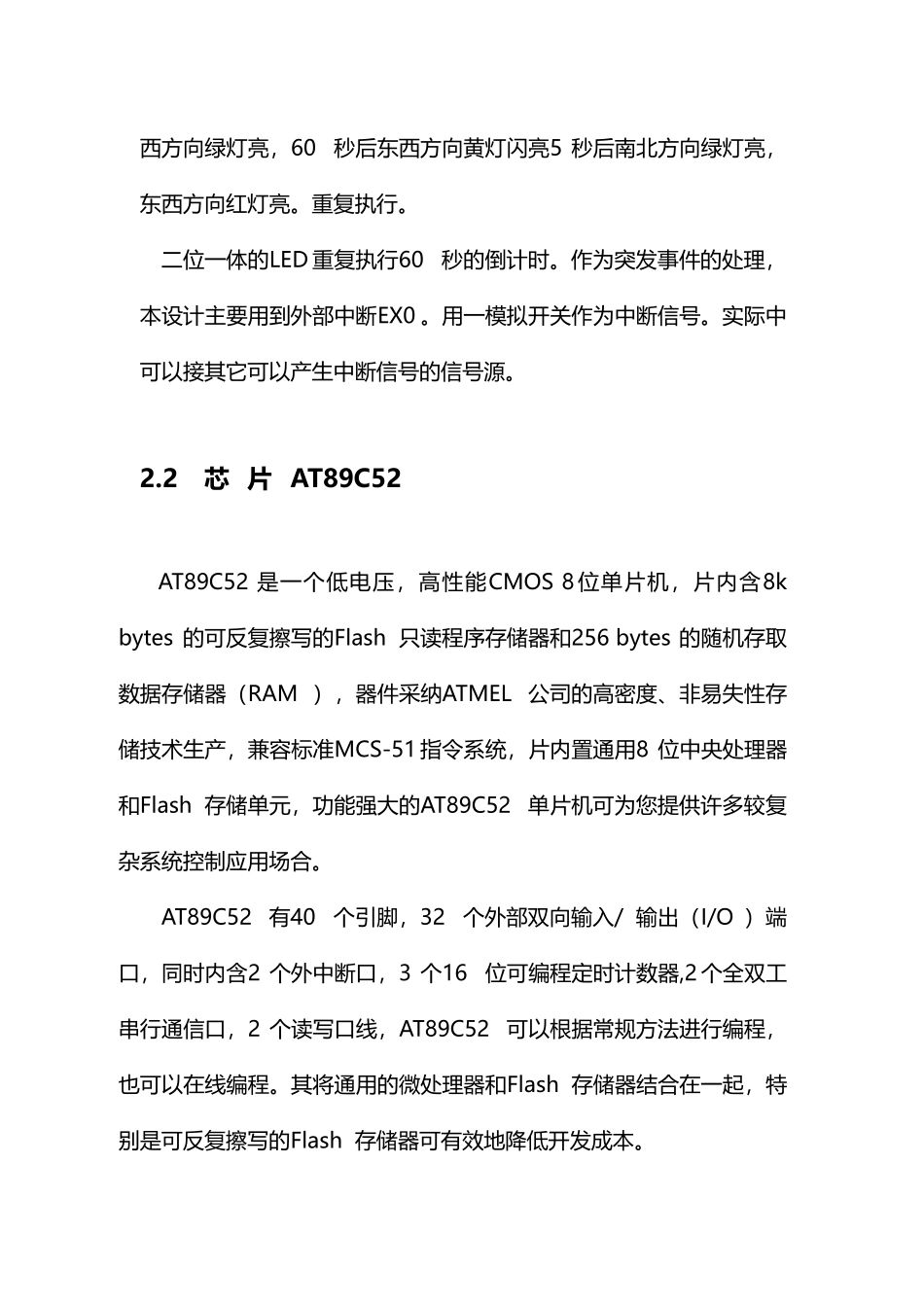

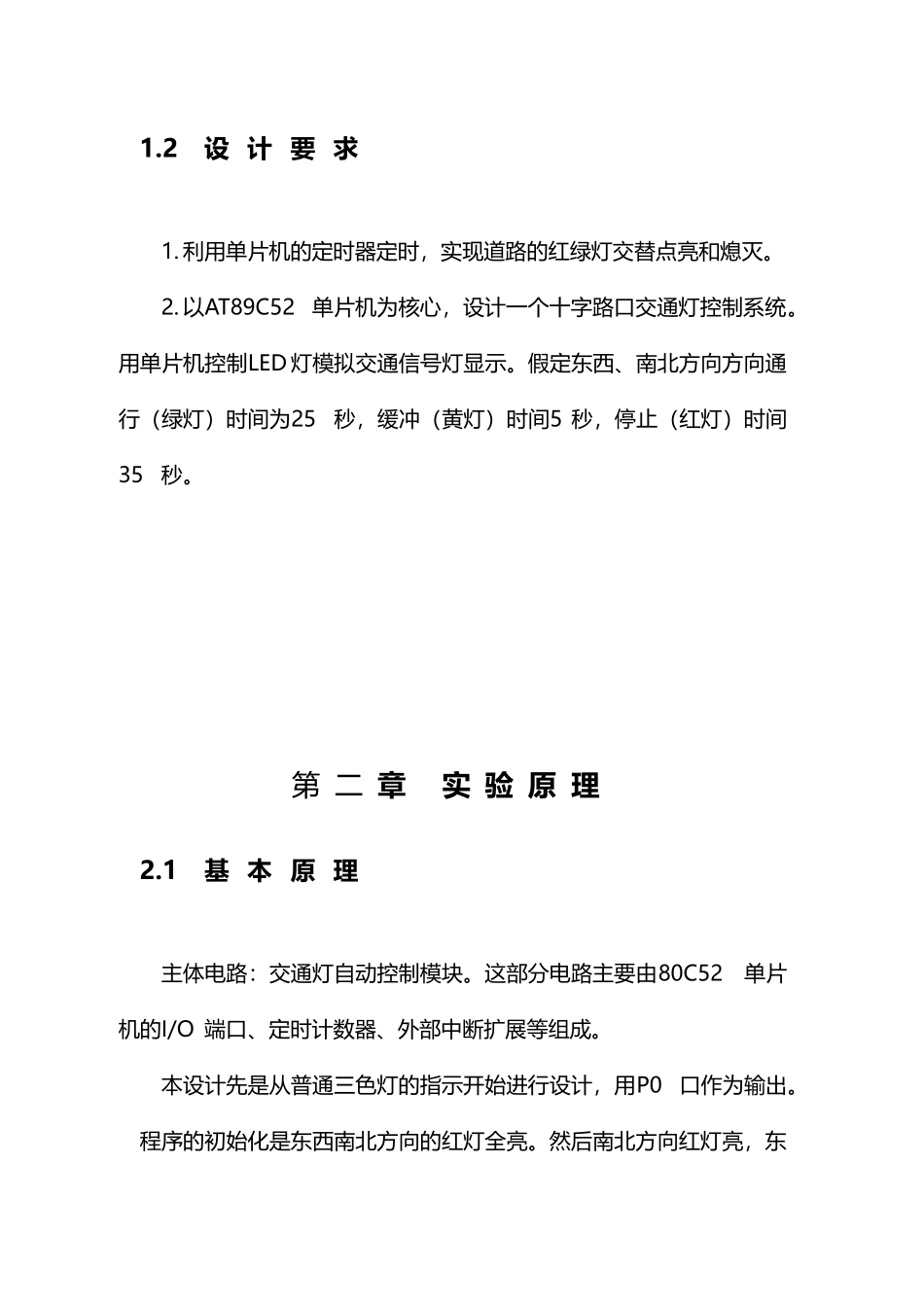

第 一 章 设 计 目 的 及 要 求1.1 设 计 目 的1. 通过本次课程设计进一步熟悉和掌握单片机的结构及工作原理，巩固和加深“单片机原理与应用”课程的基本知识，掌握电子设计知识在实际中的简单应用。2. 综合运用“单片机原理与应用”课程和先修课程的理论及生产实际知识去分析和解决电子设计问题，进行电子设计的训练。3. 学习电子设计的一般方法，掌握AT89C52 芯片以及简单电子设计过程和运行方式，培育正确的设计思想和分析问题、解决问题的能力，特别是总体设计能力。4. 通过计算和绘制原理图、布线图和流程图，学会运用标准、法律规范、手册、图册和查阅有关技术资料等，培育电子设计的基本技能。5. 通过完成一个包括电路设计和程序开发的完整过程，了解开发单片机应用系统全过程，为今后从事的工作打基础。1.2 设 计 要 求1. 利用单片机的定时器定时，实现道路的红绿灯交替点亮和熄灭。2. 以AT89C52 单片机为核心，设计一个十字路口交通灯控制系统。用单片机控制LED 灯模拟交通信号灯显示。假定东西、南北方向方向通行（绿灯）时间为25秒，缓冲（黄灯）时间5 秒，停止（红灯）时间35秒。第 二 章 实 验 原 理2.1 基 本 原 理主体电路：交通灯自动控制模块。这部分电路主要由80C52单片机的I/O 端口、定时计数器、外部中断扩展等组成。本设计先是从普通三色灯的指示开始进行设计，用P0口作为输出。程序的初始化是东西南北方向的红灯全亮。然后南北方向红灯亮，东西方向绿灯亮，60秒后东西方向黄灯闪亮5 秒后南北方向绿灯亮，东西方向红灯亮。重复执行。 二位一体的LED 重复执行60秒的倒计时。作为突发事件的处理，本设计主要用到外部中断EX0 。用一模拟开关作为中断信号。实际中可以接其它可以产生中断信号的信号源。2.2 芯 片 AT89C52 AT89C52 是一个低电压，高性能CMOS 8 位单片机，片内含8k bytes 的可反复擦写的Flash 只读程序存储器和256 bytes 的随机存取数据存储器（RAM ），器件采纳ATMEL 公司的高密度、非易失性存储技术生产，兼容标准MCS-51 指令系统，片内置通用8 位中央处理器和Flash 存储单元，功能强大的AT89C52 单片机可为您提供许多较复杂系统控制应用场合。AT89C52 有40个引脚，32个外部双向输入/ 输出（I/O ）端口，同时内含2 个外中断口，3 个16位可编程定时计数器,2 个全双工串行通信口，2 个读写口线，AT89C52 可以根据常规方法进行编程，也可以在...
