单片机波形发生器实习报告

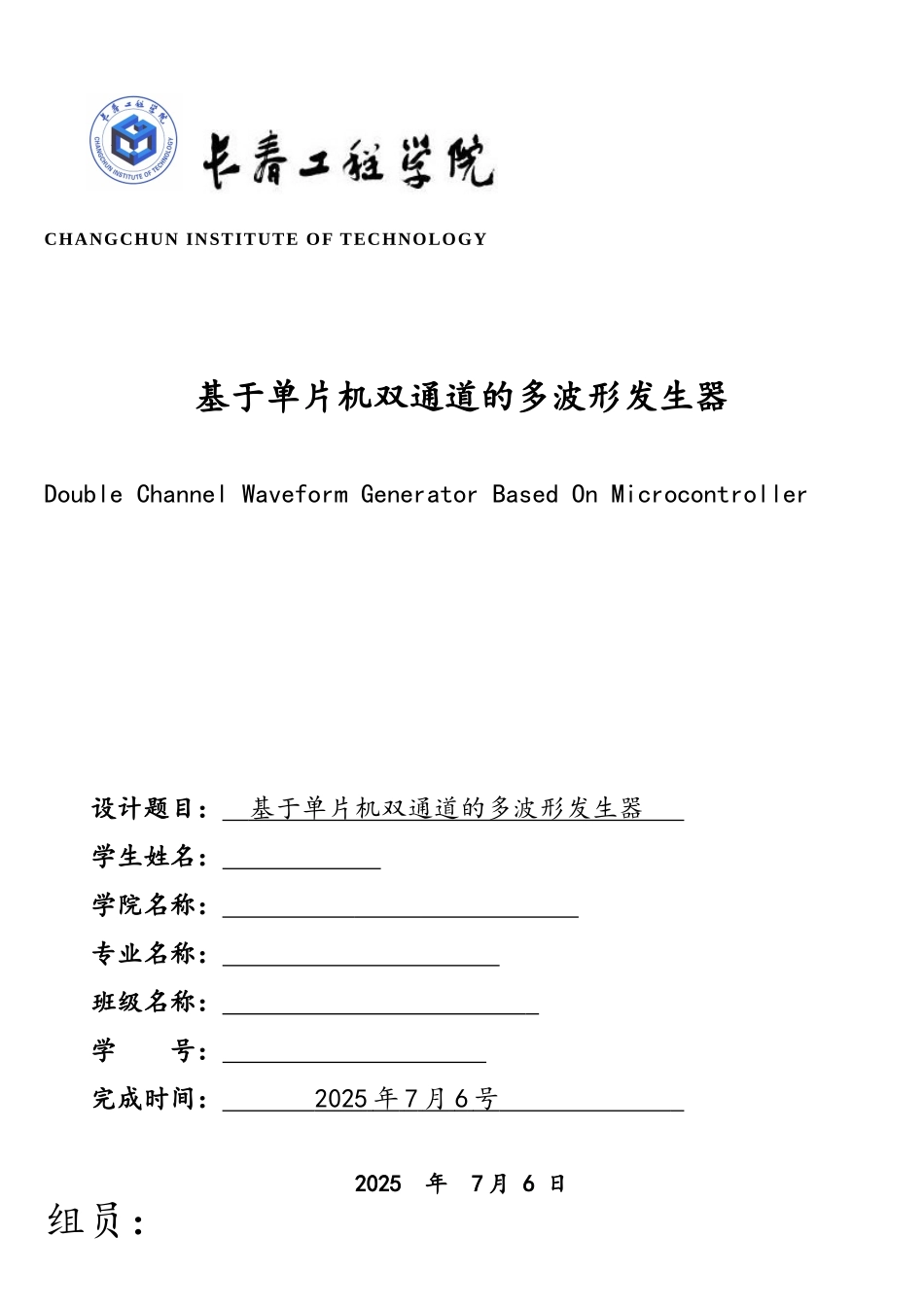

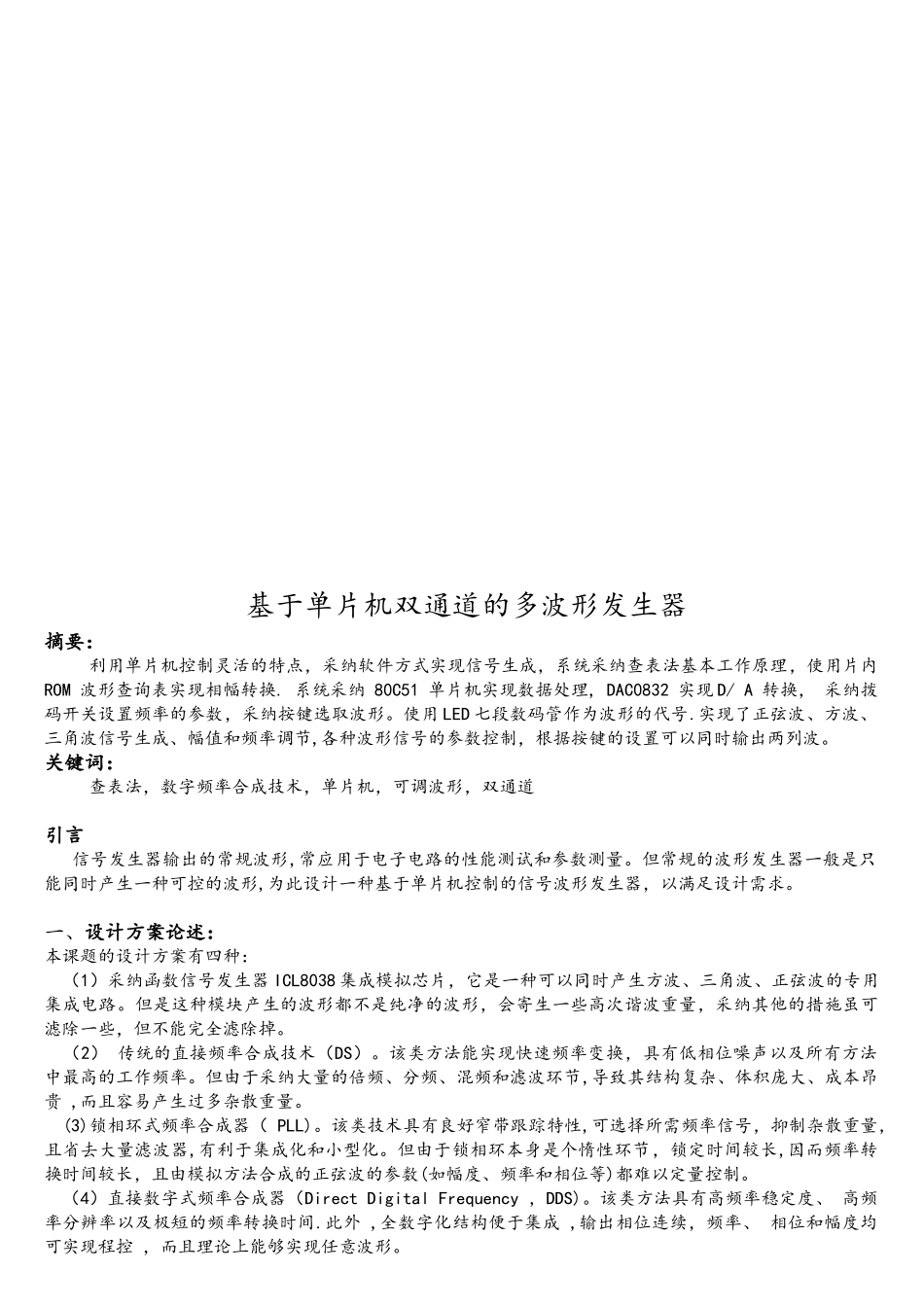

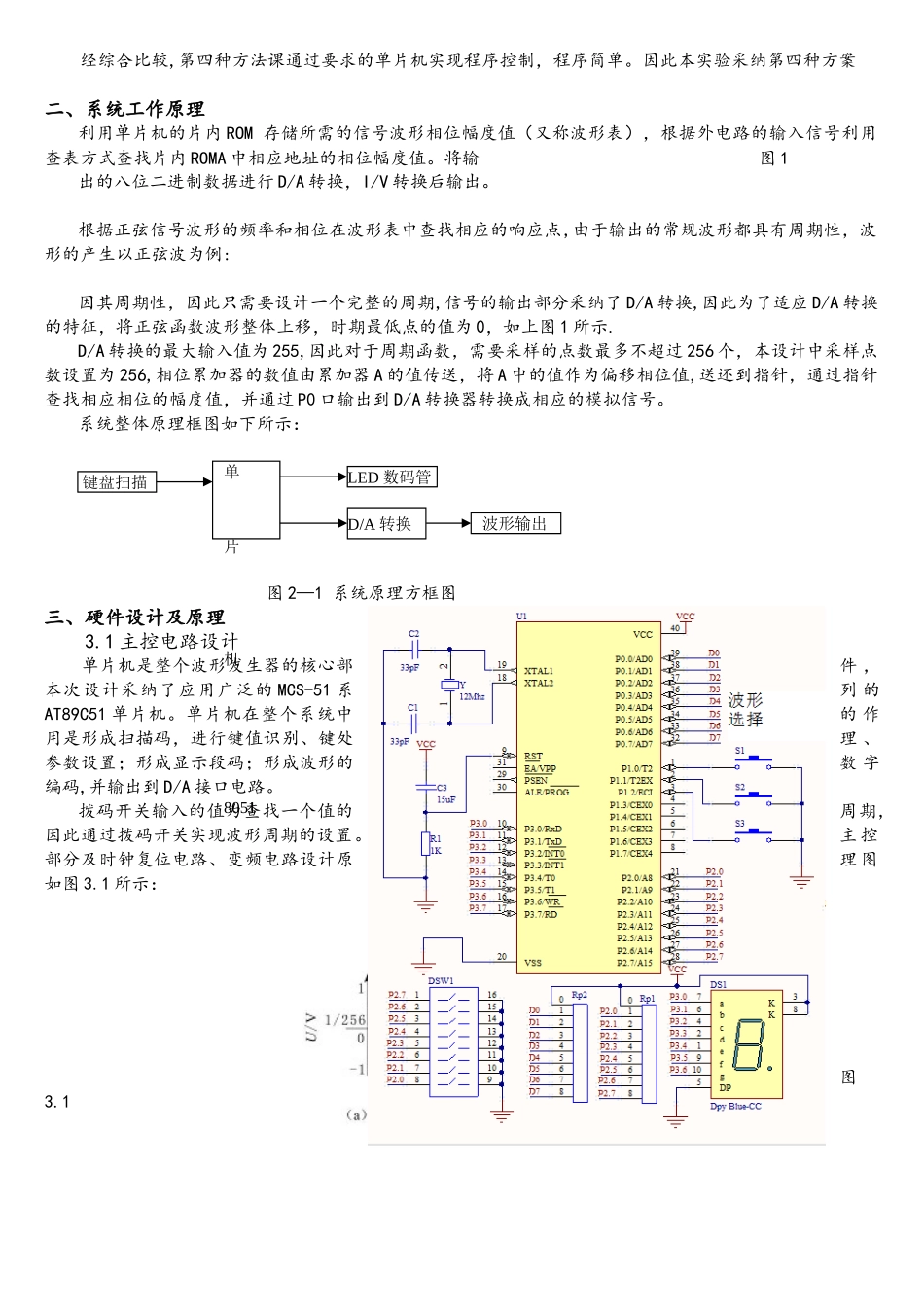

CHANGCHUN INSTITUTE OF TECHNOLOGY基于单片机双通道的多波形发生器Double Channel Waveform Generator Based On Microcontroller设计题目： 基于单片机双通道的多波形发生器 学生姓名： 学院名称： 专业名称： 班级名称： 学 号： 完成时间： 2025 年 7 月 6 号 2025 年 7 月 6 日组员： 基于单片机双通道的多波形发生器摘要：利用单片机控制灵活的特点，采纳软件方式实现信号生成，系统采纳查表法基本工作原理，使用片内ROM 波形查询表实现相幅转换. 系统采纳 80C51 单片机实现数据处理, DAC0832 实现 D/ A 转换， 采纳拨码开关设置频率的参数，采纳按键选取波形。使用 LED 七段数码管作为波形的代号.实现了正弦波、方波、三角波信号生成、幅值和频率调节,各种波形信号的参数控制，根据按键的设置可以同时输出两列波。关键词： 查表法，数字频率合成技术，单片机，可调波形，双通道引言 信号发生器输出的常规波形,常应用于电子电路的性能测试和参数测量。但常规的波形发生器一般是只能同时产生一种可控的波形,为此设计一种基于单片机控制的信号波形发生器，以满足设计需求。一、设计方案论述：本课题的设计方案有四种： （1）采纳函数信号发生器 ICL8038 集成模拟芯片，它是一种可以同时产生方波、三角波、正弦波的专用集成电路。但是这种模块产生的波形都不是纯净的波形，会寄生一些高次谐波重量，采纳其他的措施虽可滤除一些，但不能完全滤除掉。 （2） 传统的直接频率合成技术（DS）。该类方法能实现快速频率变换，具有低相位噪声以及所有方法中最高的工作频率。但由于采纳大量的倍频、分频、混频和滤波环节,导致其结构复杂、体积庞大、成本昂贵 ,而且容易产生过多杂散重量。 (3)锁相环式频率合成器（ PLL)。该类技术具有良好窄带跟踪特性,可选择所需频率信号，抑制杂散重量，且省去大量滤波器,有利于集成化和小型化。但由于锁相环本身是个惰性环节，锁定时间较长,因而频率转换时间较长，且由模拟方法合成的正弦波的参数(如幅度、频率和相位等)都难以定量控制。 （4）直接数字式频率合成器（Direct Digital Frequency ，DDS)。该类方法具有高频率稳定度、 高频率分辨率以及极短的频率转换时间.此外 ,全数字化结构便于集成 ,输出相位连续，频率、 相位和幅度均可实现程控 ，而且理论上能够实现任意波形。经综合比较,第四种方法课通过要求的单片机实现程序控制，程序简单。因此本...
