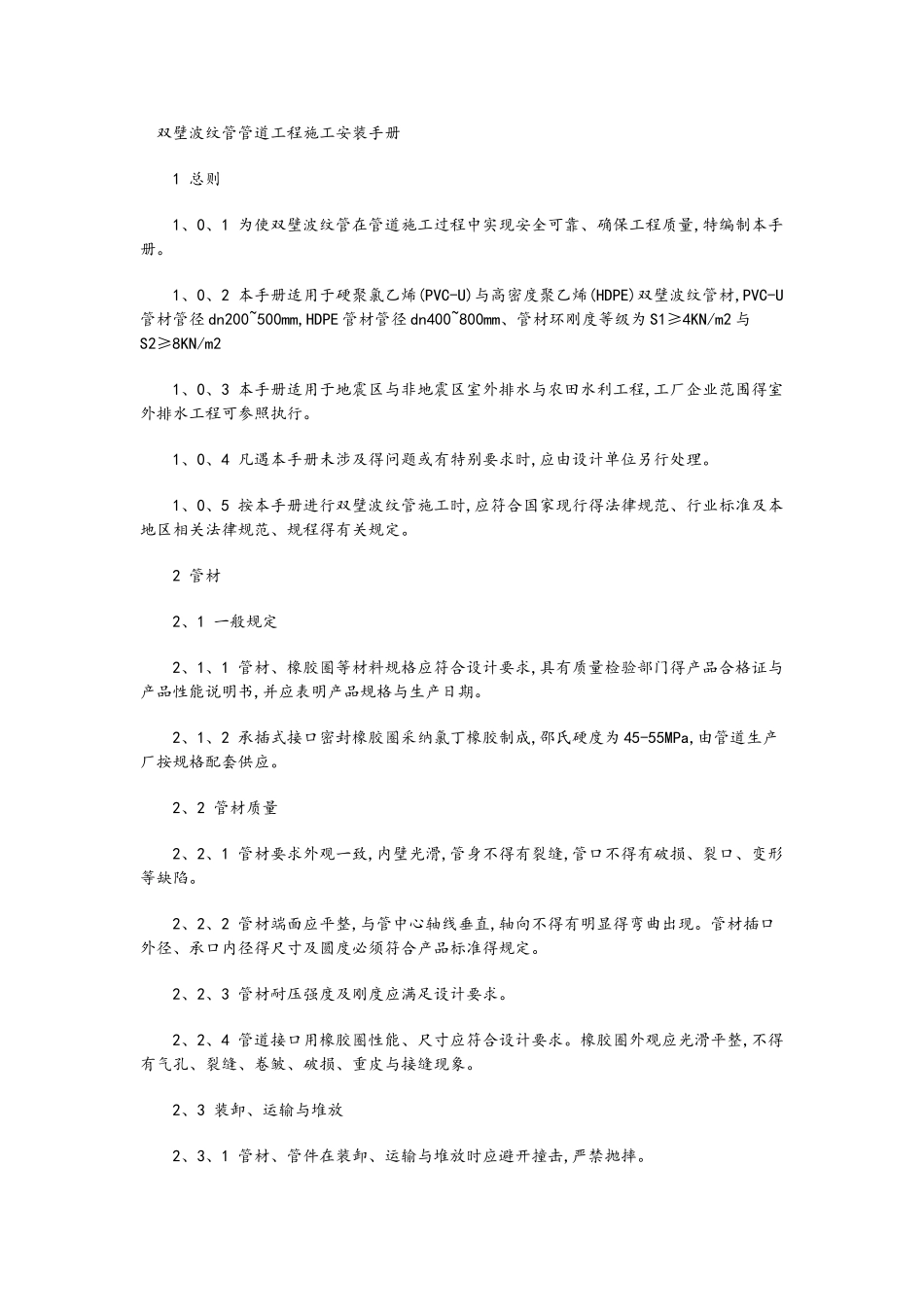

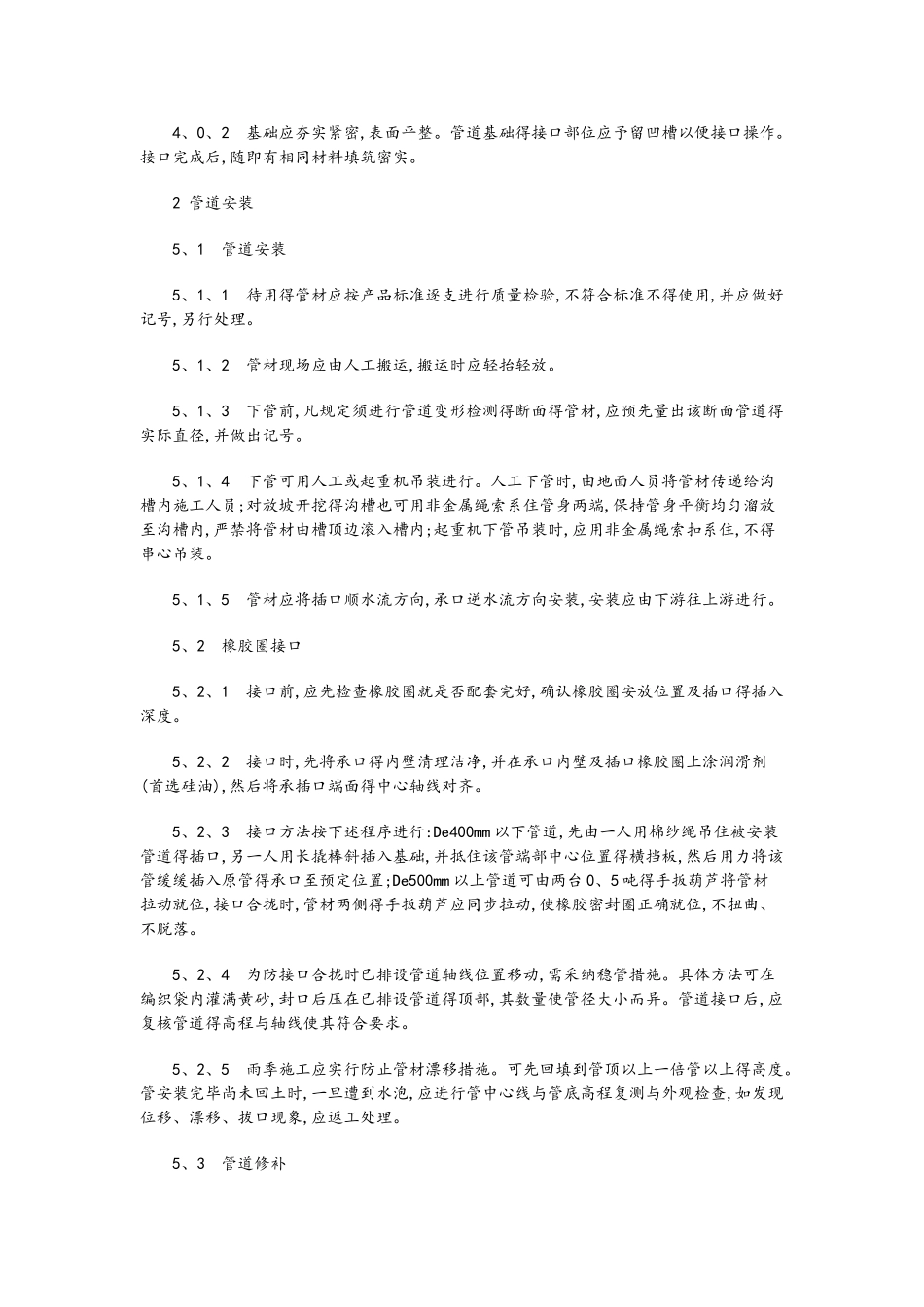

双壁波纹管管道工程施工安装手册 1 总则 1、0、1 为使双壁波纹管在管道施工过程中实现安全可靠、确保工程质量,特编制本手册。 1、0、2 本手册适用于硬聚氯乙烯(PVC-U)与高密度聚乙烯(HDPE)双壁波纹管材,PVC-U管材管径 dn200~500mm,HDPE 管材管径 dn400~800mm、管材环刚度等级为 S1≥4KN/m2 与S2≥8KN/m2 1、0、3 本手册适用于地震区与非地震区室外排水与农田水利工程,工厂企业范围得室外排水工程可参照执行。 1、0、4 凡遇本手册未涉及得问题或有特别要求时,应由设计单位另行处理。 1、0、5 按本手册进行双壁波纹管施工时,应符合国家现行得法律规范、行业标准及本地区相关法律规范、规程得有关规定。 2 管材 2、1 一般规定 2、1、1 管材、橡胶圈等材料规格应符合设计要求,具有质量检验部门得产品合格证与产品性能说明书,并应表明产品规格与生产日期。 2、1、2 承插式接口密封橡胶圈采纳氯丁橡胶制成,邵氏硬度为 45-55MPa,由管道生产厂按规格配套供应。 2、2 管材质量 2、2、1 管材要求外观一致,内壁光滑,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。 2、2、2 管材端面应平整,与管中心轴线垂直,轴向不得有明显得弯曲出现。管材插口外径、承口内径得尺寸及圆度必须符合产品标准得规定。 2、2、3 管材耐压强度及刚度应满足设计要求。 2、2、4 管道接口用橡胶圈性能、尺寸应符合设计要求。橡胶圈外观应光滑平整,不得有气孔、裂缝、卷皱、破损、重皮与接缝现象。 2、3 装卸、运输与堆放 2、3、1 管材、管件在装卸、运输与堆放时应避开撞击,严禁抛摔。 2、3、2 管材成批运输时,承口、插口应分层交错排列,并应捆扎稳固。 2、3、3 短距离搬运,不得在坚硬不平地面与碎石面层上拖动或滚动。 2、3、4 管材堆放场地应地面平整,堆放高度不得超过 2m,直管部分应有木垫块,垫块宽度应不小于 200mm,间距不大于 1500mm、堆放时管材承口与插口应间隔整齐排列,并应捆扎稳妥。 2、3、5 管材堆放中应避开日光曝晒,并保持管间通风。 2、3、6 橡胶圈应储存在通风良好得库房内,堆放整齐不得受到扭曲损伤。 3 沟槽 3、1 一般规定 3、1、1 沟槽断面形式分为直壁沟槽、开放开挖沟槽与放坡与直壁相结合得复合沟槽三种类型。应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响因素选定。 3、1、2 槽底宽度应根据管道敷设、管两侧回填夯实及沟槽得排水要求确定,一般情况槽底最小宽度可参...
