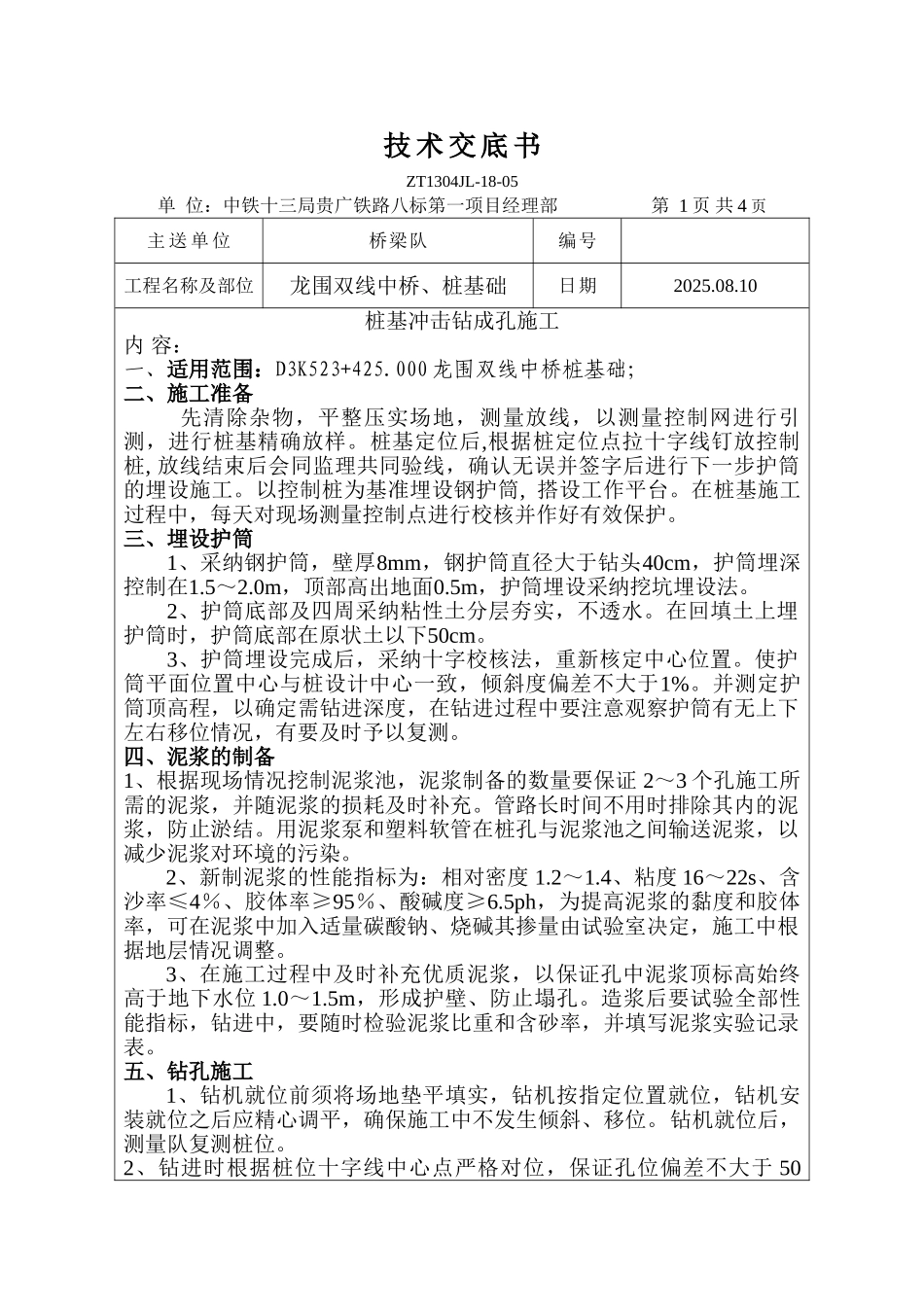

技 术 交 底 书ZT1304JL-18-05单 位：中铁十三局贵广铁路八标第一项目经理部 第 1 页 共 4 页主 送 单 位桥梁队编号工程名称及部位龙围双线中桥、桩基础日期2025.08.10桩基冲击钻成孔施工内 容：一、适用范围：D3K523+425.000 龙围双线中桥桩基础；二、施工准备 先清除杂物，平整压实场地，测量放线，以测量控制网进行引测，进行桩基精确放样。桩基定位后,根据桩定位点拉十字线钉放控制桩, 放线结束后会同监理共同验线，确认无误并签字后进行下一步护筒的埋设施工。以控制桩为基准埋设钢护筒, 搭设工作平台。在桩基施工过程中，每天对现场测量控制点进行校核并作好有效保护。三、埋设护筒1、采纳钢护筒，壁厚8mm，钢护筒直径大于钻头40cm，护筒埋深控制在1.5～2.0m，顶部高出地面0.5m，护筒埋设采纳挖坑埋设法。 2、护筒底部及四周采纳粘性土分层夯实，不透水。在回填土上埋护筒时，护筒底部在原状土以下50cm。3、护筒埋设完成后，采纳十字校核法，重新核定中心位置。使护筒平面位置中心与桩设计中心一致，倾斜度偏差不大于1%。并测定护筒顶高程，以确定需钻进深度，在钻进过程中要注意观察护筒有无上下左右移位情况，有要及时予以复测。四、泥浆的制备1、根据现场情况挖制泥浆池，泥浆制备的数量要保证 2～3 个孔施工所需的泥浆，并随泥浆的损耗及时补充。管路长时间不用时排除其内的泥浆，防止淤结。用泥浆泵和塑料软管在桩孔与泥浆池之间输送泥浆，以减少泥浆对环境的污染。2、新制泥浆的性能指标为：相对密度 1.2～1.4、粘度 16～22s、含沙率≤4％、胶体率≥95％、酸碱度≥6.5ph，为提高泥浆的黏度和胶体率，可在泥浆中加入适量碳酸钠、烧碱其掺量由试验室决定，施工中根据地层情况调整。3、在施工过程中及时补充优质泥浆，以保证孔中泥浆顶标高始终高于地下水位 1.0～1.5m，形成护壁、防止塌孔。造浆后要试验全部性能指标，钻进中，要随时检验泥浆比重和含砂率，并填写泥浆实验记录表。五、钻孔施工1、钻机就位前须将场地垫平填实，钻机按指定位置就位，钻机安装就位之后应精心调平，确保施工中不发生倾斜、移位。钻机就位后，测量队复测桩位。2、钻进时根据桩位十字线中心点严格对位，保证孔位偏差不大于 50㎜。首根桩施工时，要慢速施工，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数。钻进过程中，控制其速度适中、稳定，不可进尺太快，并及时检查泥浆比重,随时用泥浆泵向孔内补浆，保持孔内液面...
