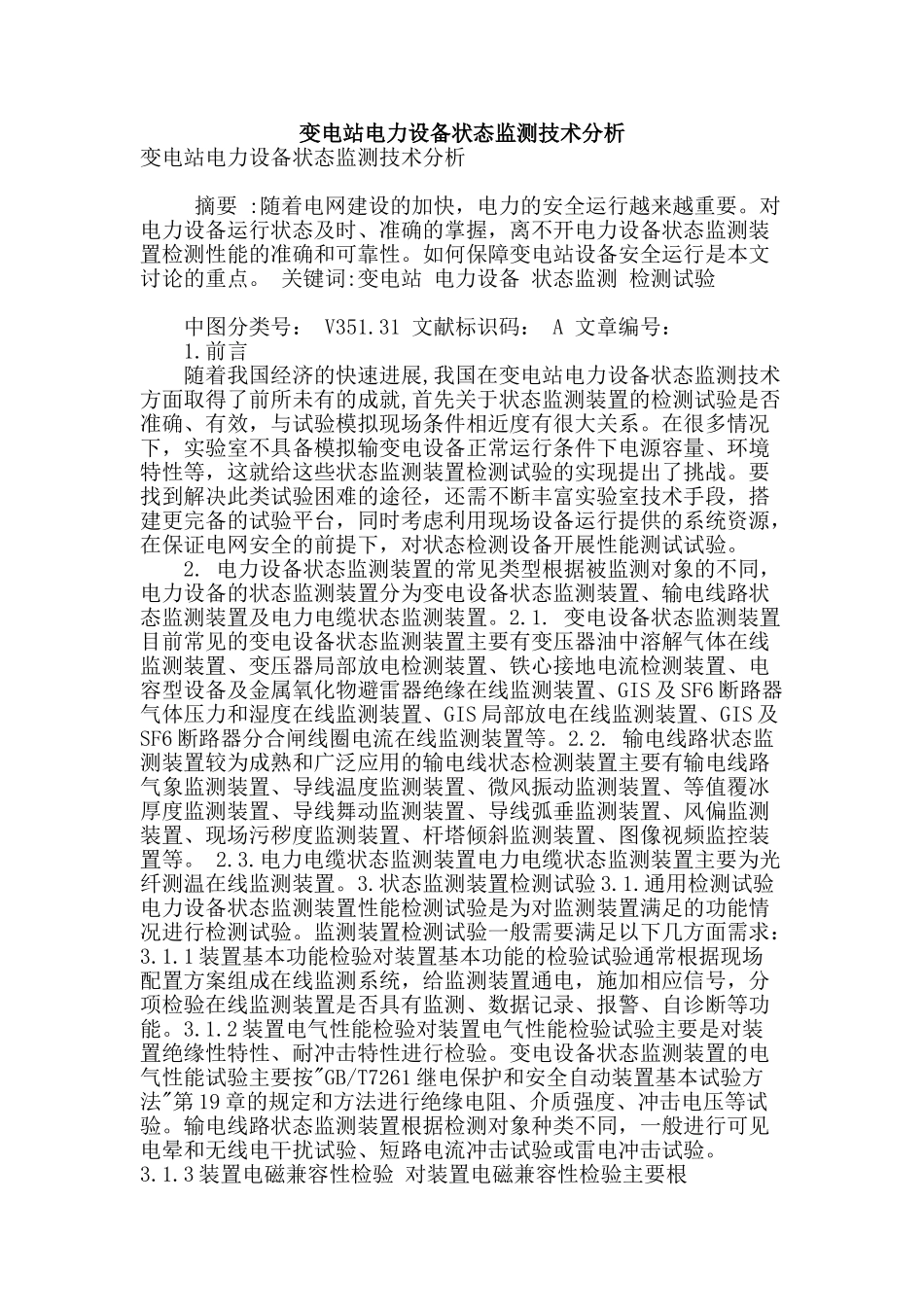

变电站电力设备状态监测技术分析

变电站电力设备状态监测技术分析变电站电力设备状态监测技术分析 摘要 :随着电网建设的加快，电力的安全运行越来越重要。对电力设备运行状态及时、准确的掌握，离不开电力设备状态监测装置检测性能的准确和可靠性。如何保障变电站设备安全运行是本文讨论的重点。 关键词:变电站 电力设备 状态监测 检测试验 中图分类号： V351.31 文献标识码： A 文章编号： 1.前言 随着我国经济的快速进展,我国在变电站电力设备状态监测技术方面取得了前所未有的成就,首先关于状态监测装置的检测试验是否准确、有效，与试验模拟现场条件相近度有很大关系。在很多情况下，实验室不具备模拟输变电设备正常运行条件下电源容量、环境特性等，这就给这些状态监测装置检测试验的实现提出了挑战。要找到解决此类试验困难的途径，还需不断丰富实验室技术手段，搭建更完备的试验平台，同时考虑利用现场设备运行提供的系统资源，在保证电网安全的前提下，对状态检测设备开展性能测试试验。 2. 电力设备状态监测装置的常见类型根据被监测对象的不同，电力设备的状态监测装置分为变电设备状态监测装置、输电线路状态监测装置及电力电缆状态监测装置。2.1. 变电设备状态监测装置目前常见的变电设备状态监测装置主要有变压器油中溶解气体在线监测装置、变压器局部放电检测装置、铁心接地电流检测装置、电容型设备及金属氧化物避雷器绝缘在线监测装置、GIS 及 SF6 断路器气体压力和湿度在线监测装置、GIS 局部放电在线监测装置、GIS 及SF6 断路器分合闸线圈电流在线监测装置等。2.2. 输电线路状态监测装置较为成熟和广泛应用的输电线状态检测装置主要有输电线路气象监测装置、导线温度监测装置、微风振动监测装置、等值覆冰厚度监测装置、导线舞动监测装置、导线弧垂监测装置、风偏监测装置、现场污秽度监测装置、杆塔倾斜监测装置、图像视频监控装置等。 2.3.电力电缆状态监测装置电力电缆状态监测装置主要为光纤测温在线监测装置。3.状态监测装置检测试验 3.1.通用检测试验电力设备状态监测装置性能检测试验是为对监测装置满足的功能情况进行检测试验。监测装置检测试验一般需要满足以下几方面需求：3.1.1 装置基本功能检验对装置基本功能的检验试验通常根据现场配置方案组成在线监测系统，给监测装置通电，施加相应信号，分项检验在线监测装置是否具有监测、数据记录、报警、自诊断等功能。3.1.2 装置电气性能检验对装置电气性能检验试验主要是对装...
