变电站视频及环境监控系统摄像机布点优化方案

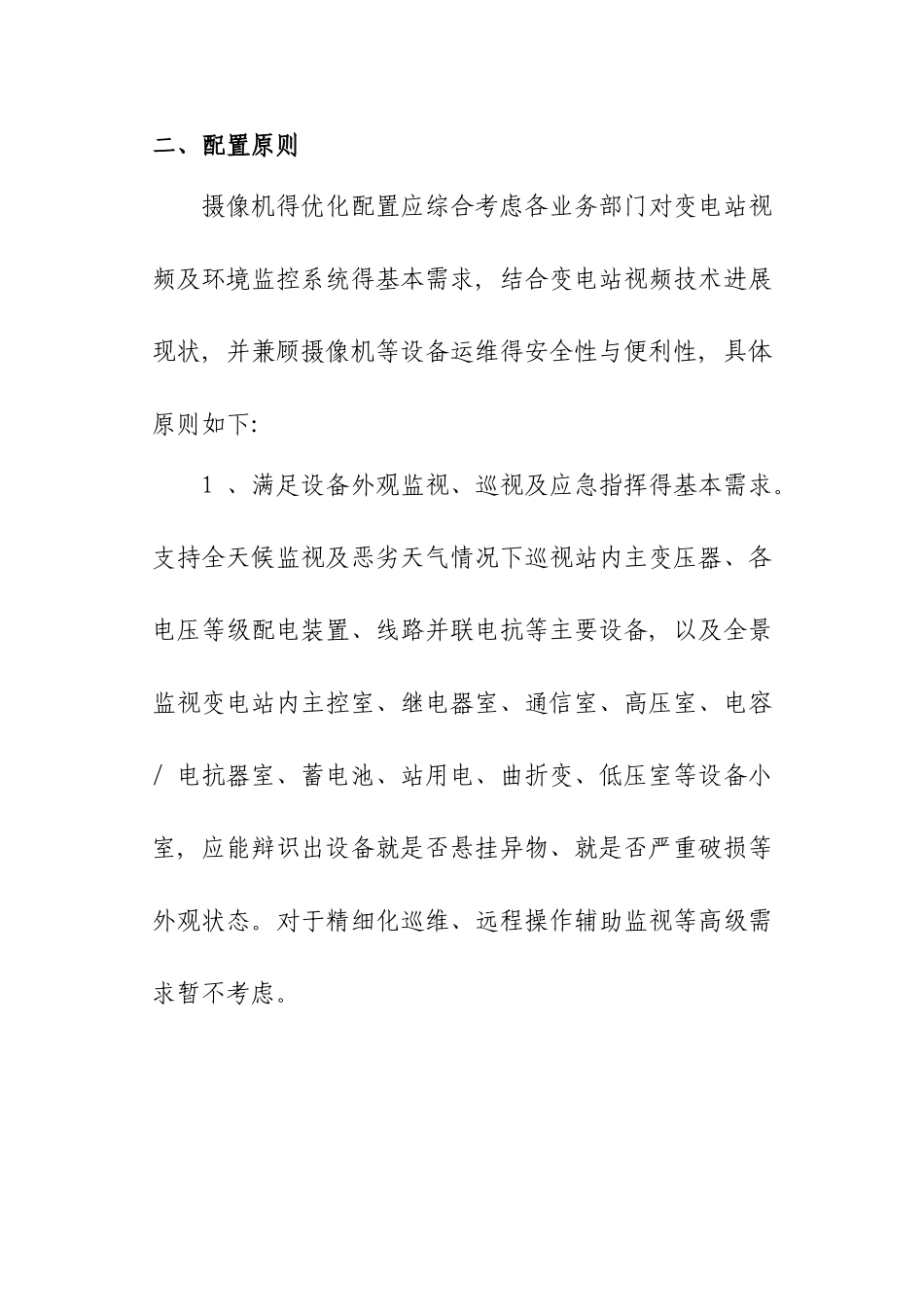

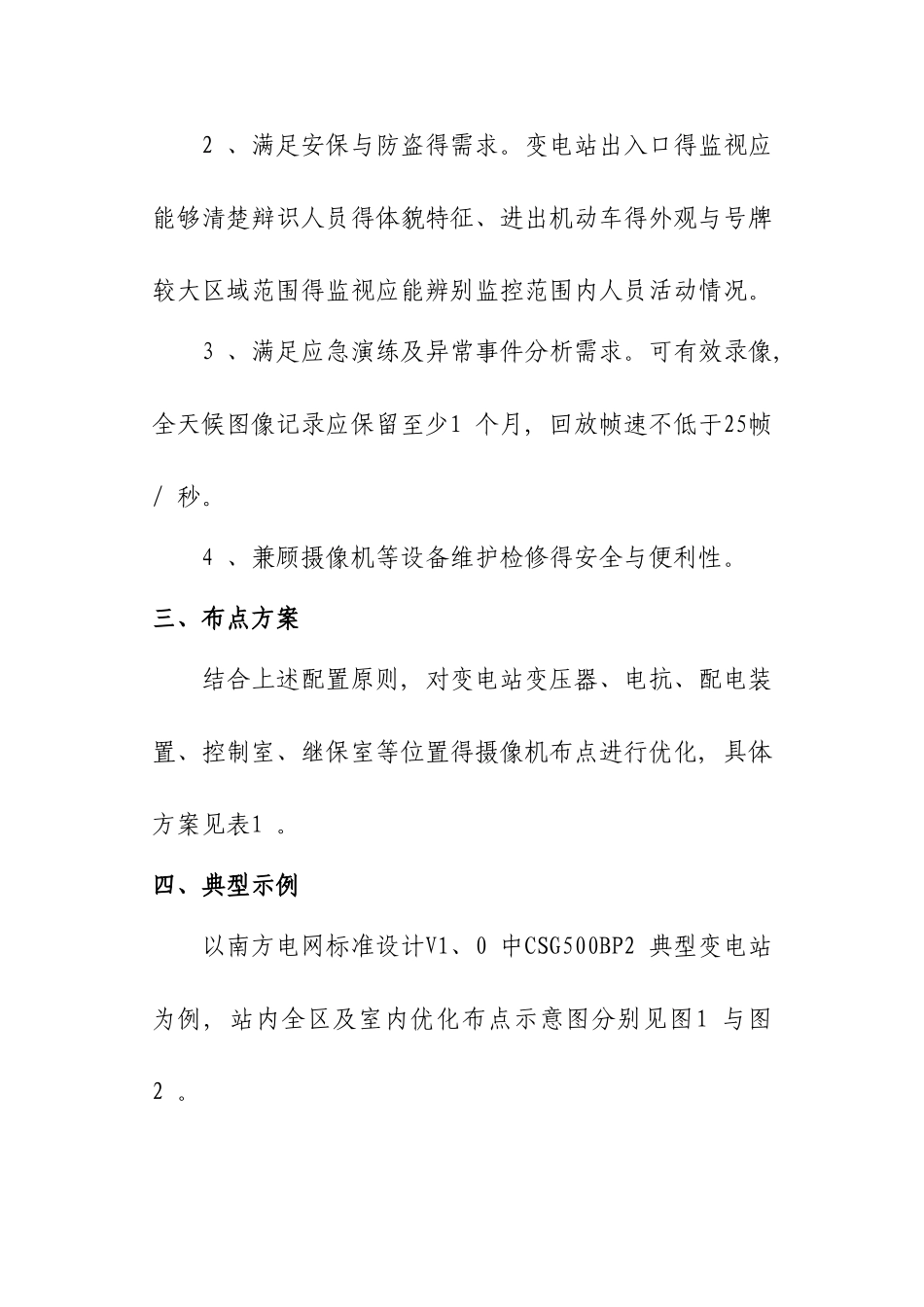

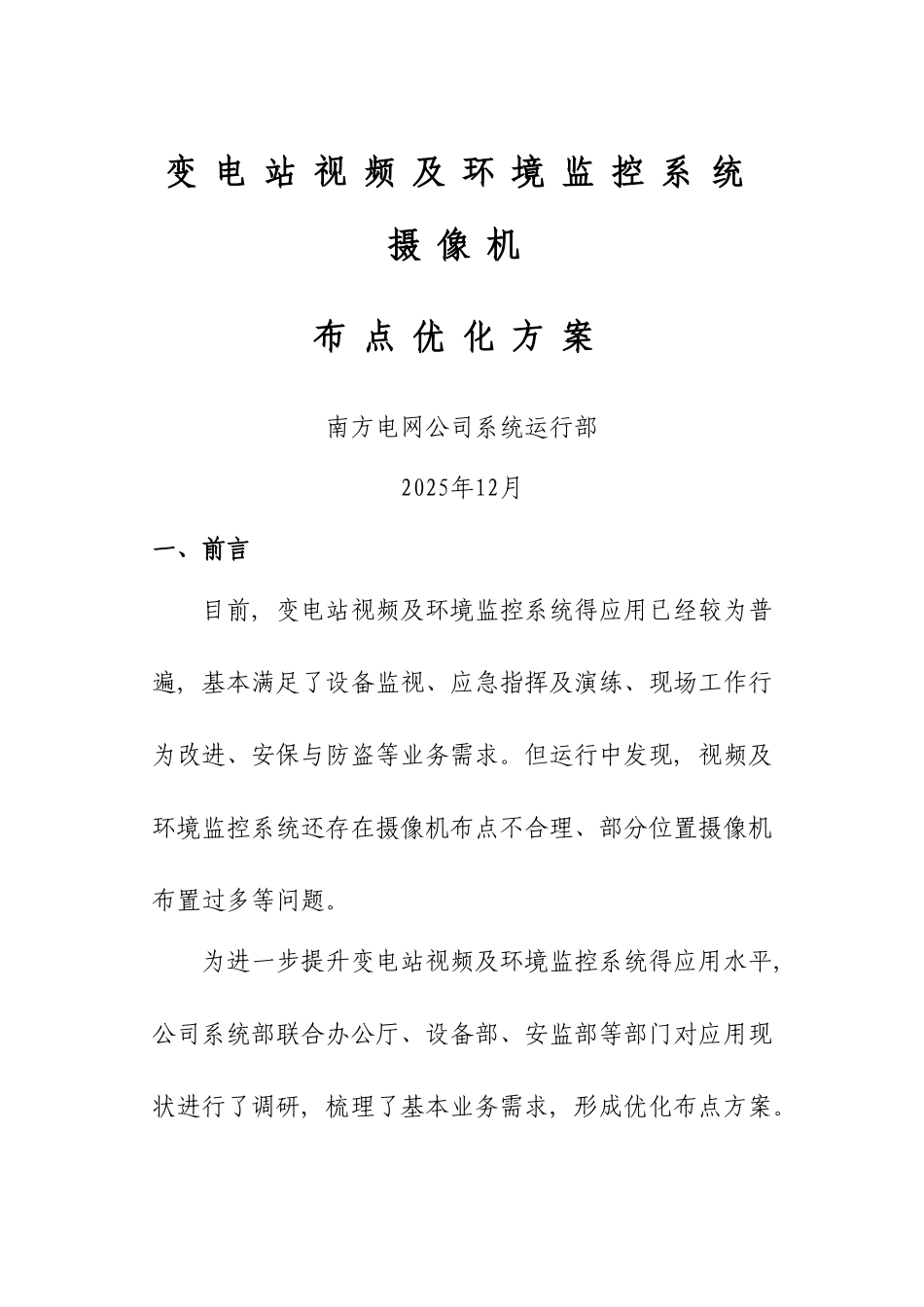

变 电 站 视 频 及 环 境 监 控 系 统摄 像 机布 点 优 化 方 案南方电网公司系统运行部2025年12月一、前言目前, 变电站视频及环境监控系统得应用已经较为普遍, 基本满足了设备监视、应急指挥及演练、现场工作行为改进、安保与防盗等业务需求。但运行中发现, 视频及环境监控系统还存在摄像机布点不合理、部分位置摄像机布置过多等问题。为进一步提升变电站视频及环境监控系统得应用水平,公司系统部联合办公厅、设备部、安监部等部门对应用现状进行了调研, 梳理了基本业务需求, 形成优化布点方案。二、配置原则摄像机得优化配置应综合考虑各业务部门对变电站视频及环境监控系统得基本需求, 结合变电站视频技术进展现状, 并兼顾摄像机等设备运维得安全性与便利性, 具体原则如下:1 、满足设备外观监视、巡视及应急指挥得基本需求。支持全天候监视及恶劣天气情况下巡视站内主变压器、各电压等级配电装置、线路并联电抗等主要设备, 以及全景监视变电站内主控室、继电器室、通信室、高压室、电容/ 电抗器室、蓄电池、站用电、曲折变、低压室等设备小室, 应能辩识出设备就是否悬挂异物、就是否严重破损等外观状态。对于精细化巡维、远程操作辅助监视等高级需求暂不考虑。2 、满足安保与防盗得需求。变电站出入口得监视应能够清楚辩识人员得体貌特征、进出机动车得外观与号牌较大区域范围得监视应能辨别监控范围内人员活动情况。3 、满足应急演练及异常事件分析需求。可有效录像,全天候图像记录应保留至少1 个月, 回放帧速不低于25帧/ 秒。4 、兼顾摄像机等设备维护检修得安全与便利性。三、布点方案结合上述配置原则, 对变电站变压器、电抗、配电装置、控制室、继保室等位置得摄像机布点进行优化, 具体方案见表1 。四、典型示例以南方电网标准设计V1、0 中CSG500BP2 典型变电站为例, 站内全区及室内优化布点示意图分别见图1 与图2 。表 1 优化后变电站视频及环境监控系统监控点布点方案对比表变电站监视区域设备型式监控点配置视频监控设备技术要求500kV 变电站变压器、电抗及配电装置主变压器 1~2 个/3 相(1 组)球机,主要技术参数要求:1、转速:旋转速度水平≥75°/s,垂直≥50°/s。2、清楚度:有效像素≥704×576。3、红外功能:红外灯照射距离≥50m,支持手动/自动调节亮度4、宜配置网络光口500kV 配电装置AIS/HGIS1 个/1 串,串数为奇数时另增加 1个GIS3 个220kV 配电装置AIS1 个/2 个间隔GIS3...
