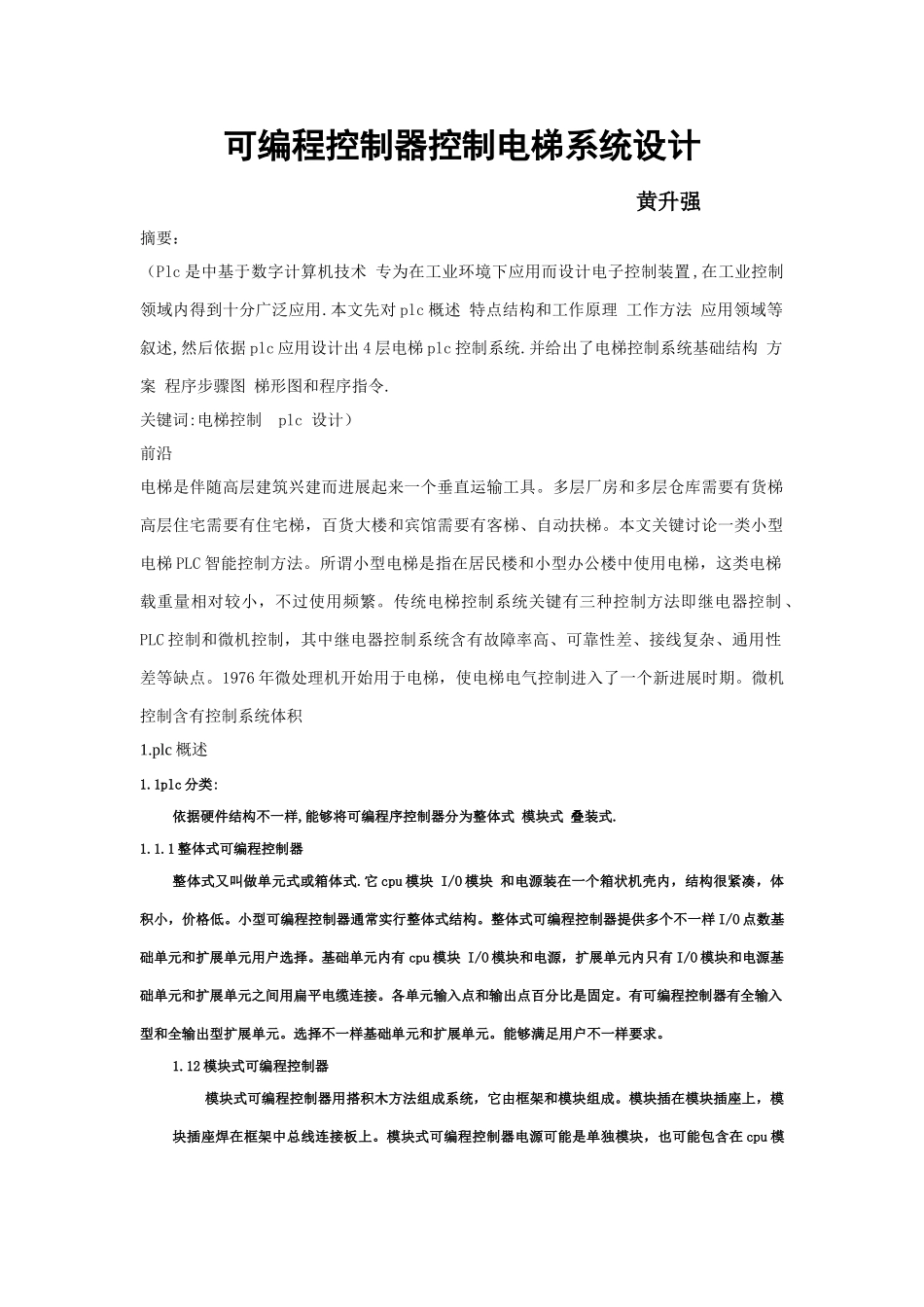

可编程控制器控制电梯系统的设计

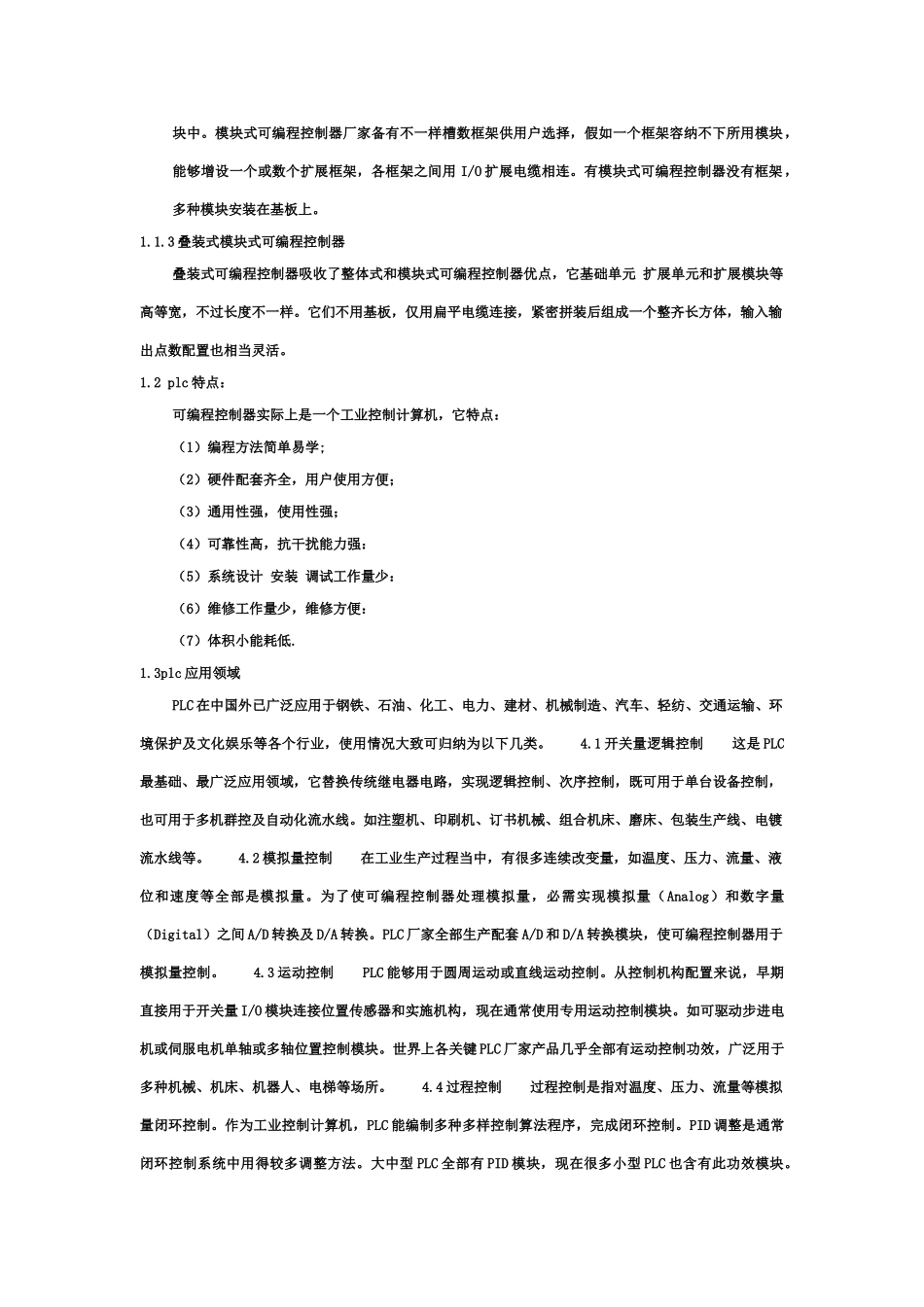

可编程控制器控制电梯系统设计 黄升强摘要：（Plc 是中基于数字计算机技术 专为在工业环境下应用而设计电子控制装置 ,在工业控制领域内得到十分广泛应用.本文先对 plc 概述 特点结构和工作原理 工作方法 应用领域等叙述,然后依据 plc 应用设计出 4 层电梯 plc 控制系统.并给出了电梯控制系统基础结构 方案 程序步骤图 梯形图和程序指令.关键词:电梯控制 plc 设计）前沿电梯是伴随高层建筑兴建而进展起来一个垂直运输工具。多层厂房和多层仓库需要有货梯高层住宅需要有住宅梯，百货大楼和宾馆需要有客梯、自动扶梯。本文关键讨论一类小型电梯 PLC 智能控制方法。所谓小型电梯是指在居民楼和小型办公楼中使用电梯，这类电梯载重量相对较小，不过使用频繁。传统电梯控制系统关键有三种控制方法即继电器控制 、PLC 控制和微机控制，其中继电器控制系统含有故障率高、可靠性差、接线复杂、通用性差等缺点。1976 年微处理机开始用于电梯，使电梯电气控制进入了一个新进展时期。微机控制含有控制系统体积1.plc 概述1.1plc 分类:依据硬件结构不一样,能够将可编程序控制器分为整体式 模块式 叠装式.1.1.1 整体式可编程控制器整体式又叫做单元式或箱体式.它 cpu 模块 I/O 模块 和电源装在一个箱状机壳内，结构很紧凑，体积小，价格低。小型可编程控制器通常实行整体式结构。整体式可编程控制器提供多个不一样 I/O 点数基础单元和扩展单元用户选择。基础单元内有 cpu 模块 I/O 模块和电源，扩展单元内只有 I/O 模块和电源基础单元和扩展单元之间用扁平电缆连接。各单元输入点和输出点百分比是固定。有可编程控制器有全输入型和全输出型扩展单元。选择不一样基础单元和扩展单元。能够满足用户不一样要求。1.12 模块式可编程控制器模块式可编程控制器用搭积木方法组成系统，它由框架和模块组成。模块插在模块插座上，模块插座焊在框架中总线连接板上。模块式可编程控制器电源可能是单独模块，也可能包含在 cpu 模块中。模块式可编程控制器厂家备有不一样槽数框架供用户选择，假如一个框架容纳不下所用模块，能够增设一个或数个扩展框架，各框架之间用 I/O 扩展电缆相连。有模块式可编程控制器没有框架，多种模块安装在基板上。1.1.3 叠装式模块式可编程控制器叠装式可编程控制器吸收了整体式和模块式可编程控制器优点，它基础单元 扩展单元和扩展模块等高等宽，不过长度不一样。它们不用基板，仅用扁平电缆连...
