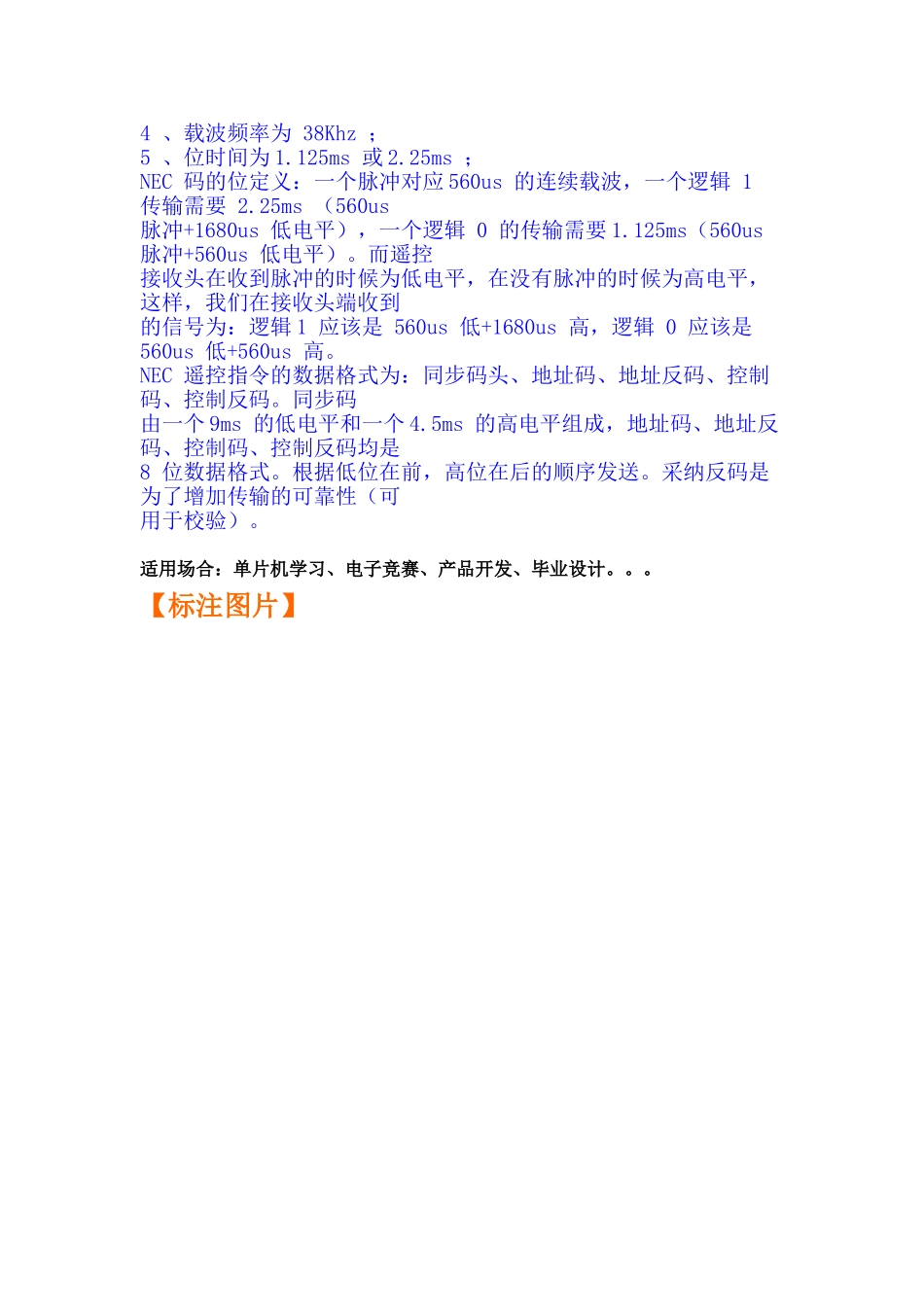

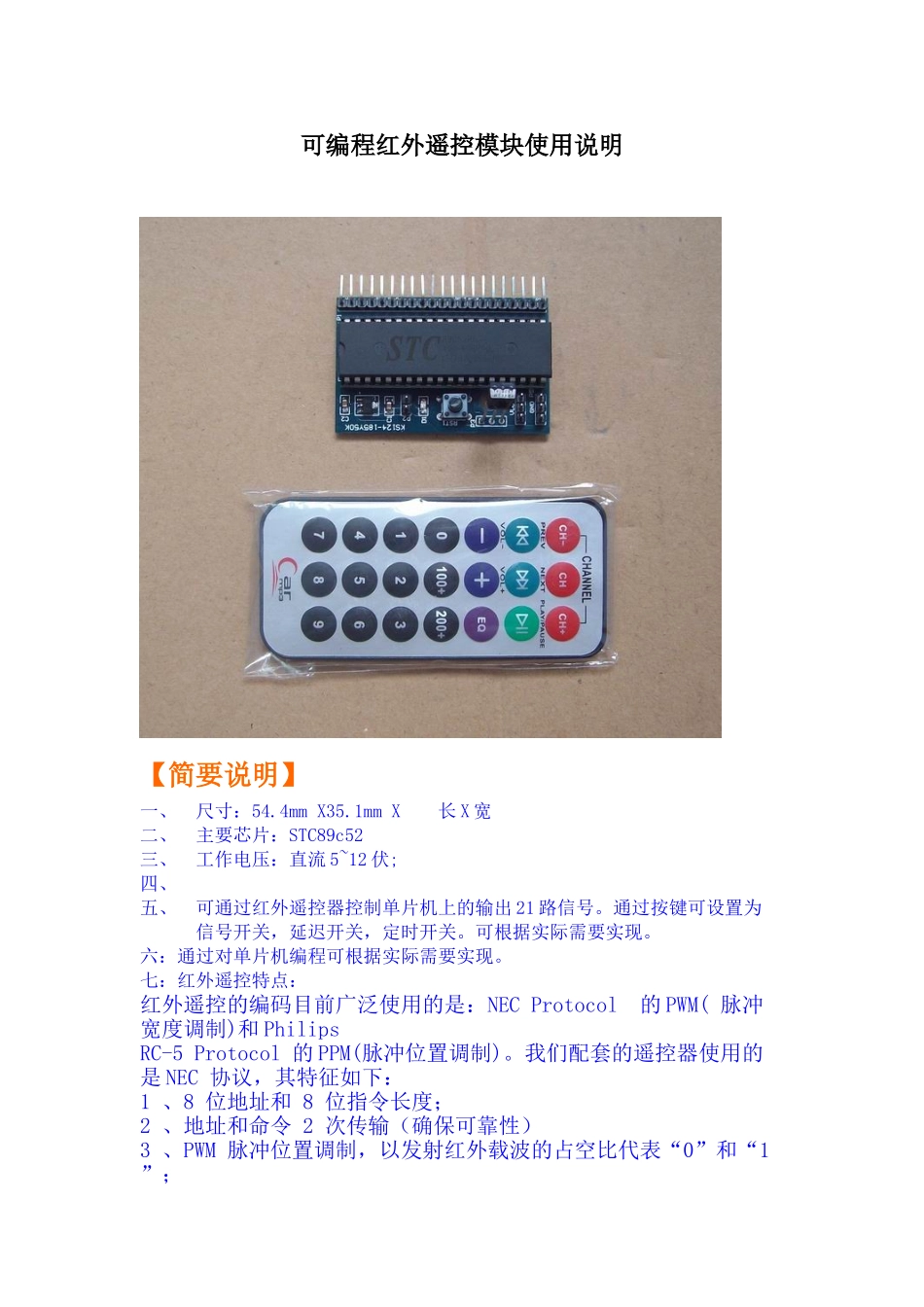

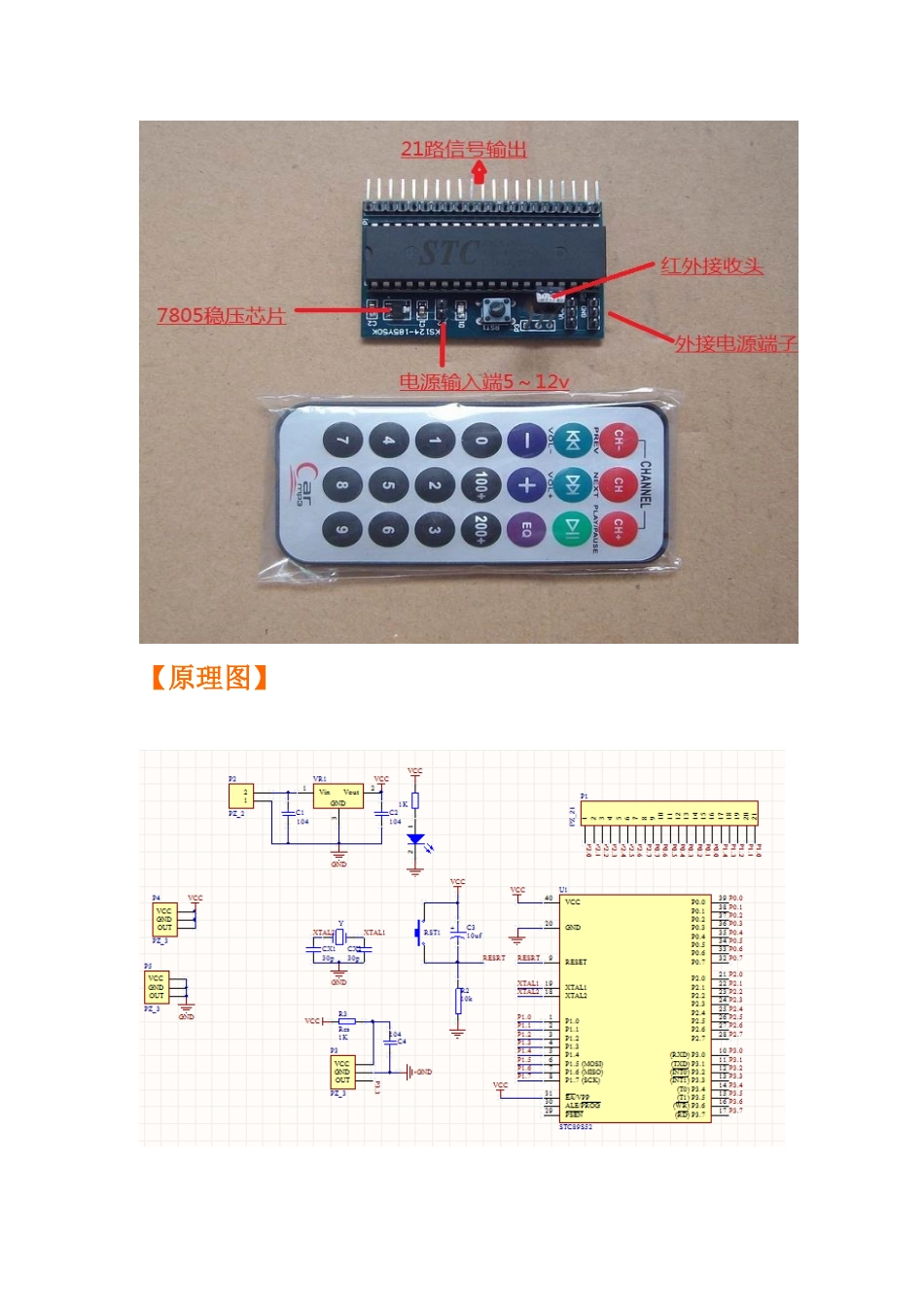

可编程红外遥控模块使用说明【简要说明】一、 尺寸：54.4mm X35.1mm X 长 X 宽二、 主要芯片：STC89c52三、 工作电压：直流 5~12 伏; 四、五、 可通过红外遥控器控制单片机上的输出 21 路信号。通过按键可设置为 信号开关，延迟开关，定时开关。可根据实际需要实现。六：通过对单片机编程可根据实际需要实现。七：红外遥控特点：红外遥控的编码目前广泛使用的是：NEC Protocol 的 PWM( 脉冲宽度调制)和 Philips RC-5 Protocol 的 PPM(脉冲位置调制)。我们配套的遥控器使用的是 NEC 协议，其特征如下： 1 、8 位地址和 8 位指令长度； 2 、地址和命令 2 次传输（确保可靠性） 3 、PWM 脉冲位置调制，以发射红外载波的占空比代表“0”和“1 ”； 4 、载波频率为 38Khz ； 5 、位时间为 1.125ms 或 2.25ms ； NEC 码的位定义：一个脉冲对应 560us 的连续载波，一个逻辑 1 传输需要 2.25ms （560us脉冲+1680us 低电平），一个逻辑 0 的传输需要 1.125ms（560us 脉冲+560us 低电平）。而遥控接收头在收到脉冲的时候为低电平，在没有脉冲的时候为高电平，这样，我们在接收头端收到的信号为：逻辑 1 应该是 560us 低+1680us 高，逻辑 0 应该是 560us 低+560us 高。 NEC 遥控指令的数据格式为：同步码头、地址码、地址反码、控制码、控制反码。同步码由一个 9ms 的低电平和一个 4.5ms 的高电平组成，地址码、地址反码、控制码、控制反码均是8 位数据格式。根据低位在前，高位在后的顺序发送。采纳反码是为了增加传输的可靠性（可用于校验）。适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。【标注图片】【原理图】【PCB 尺寸图】【产品展示】
