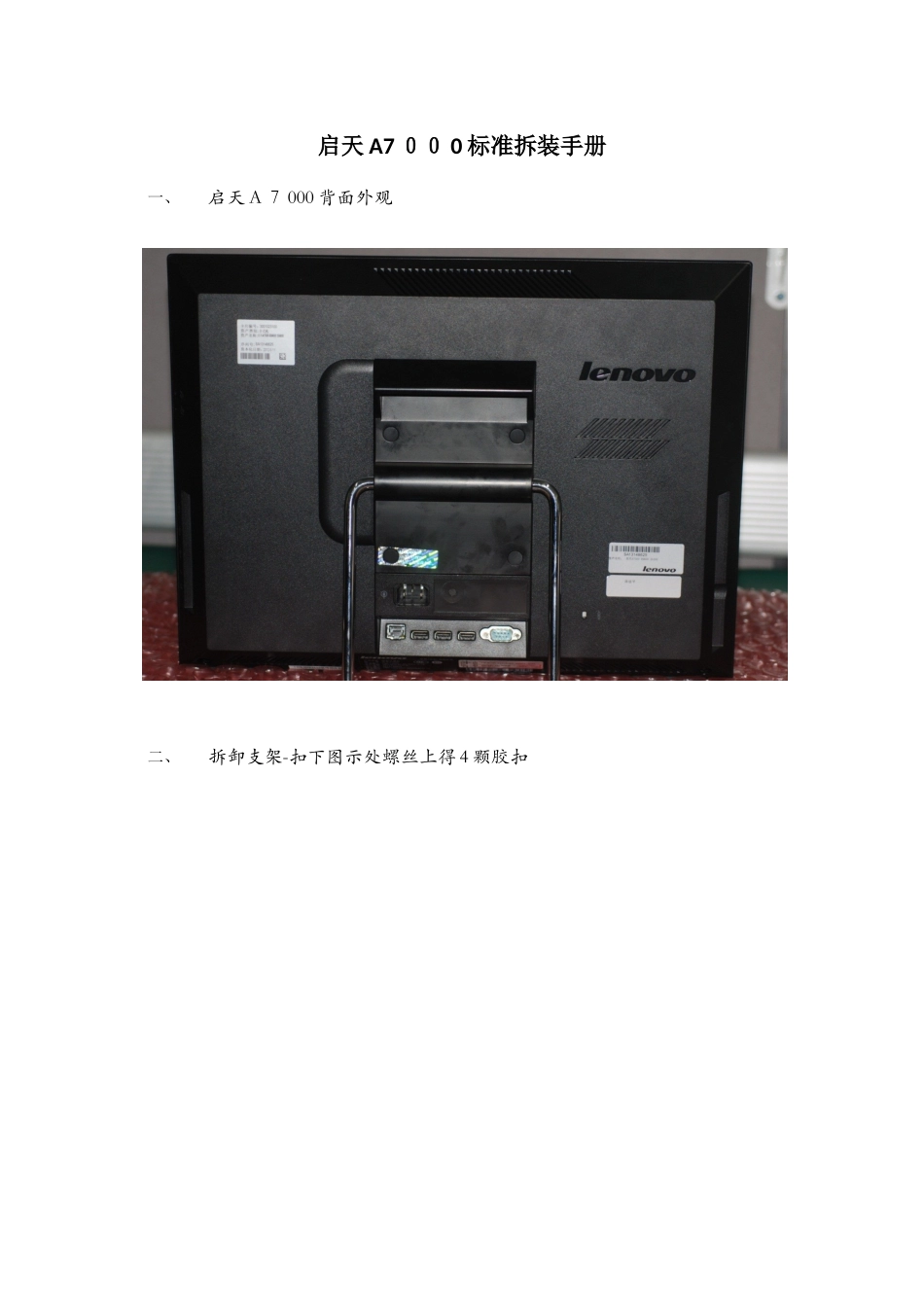

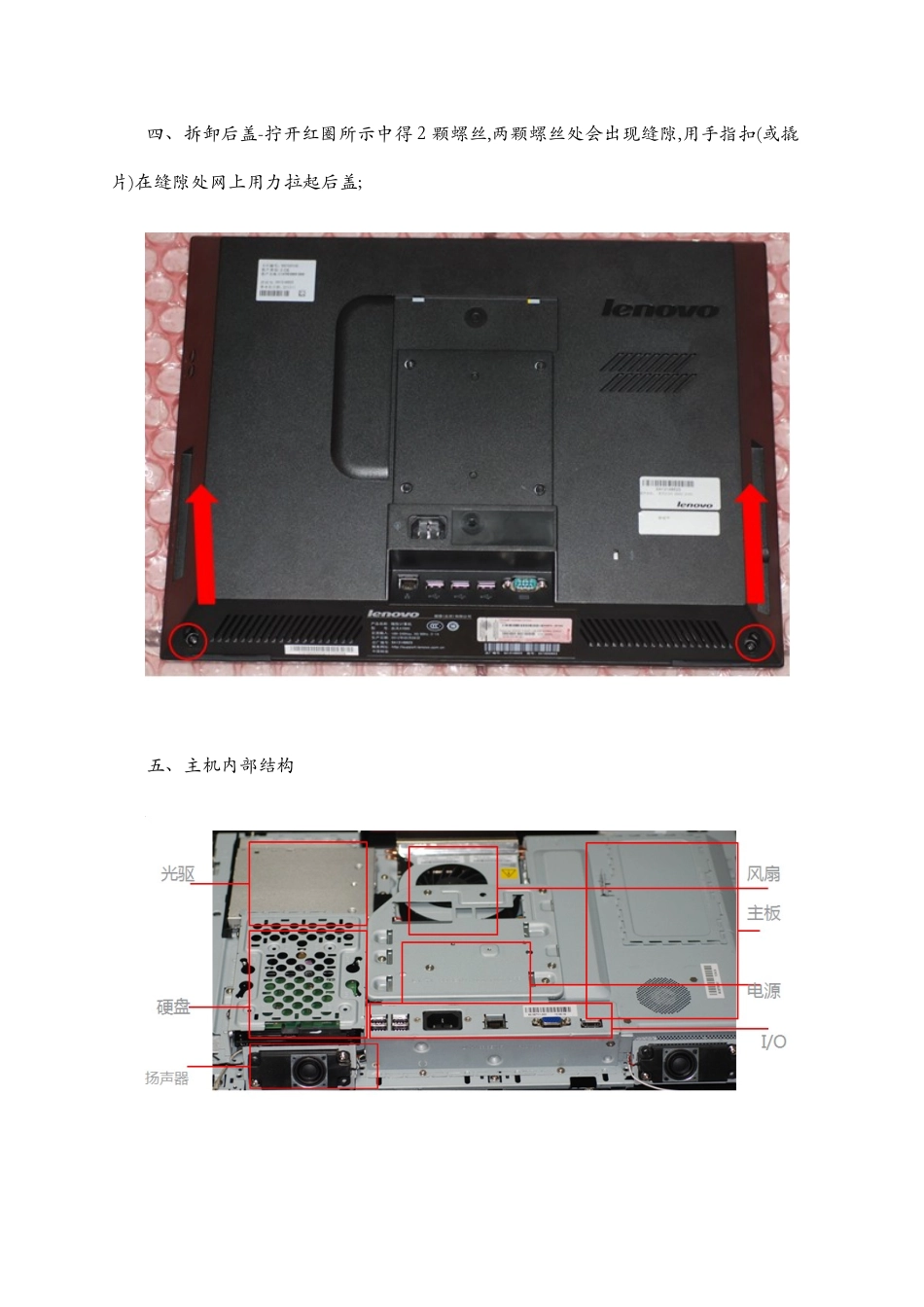

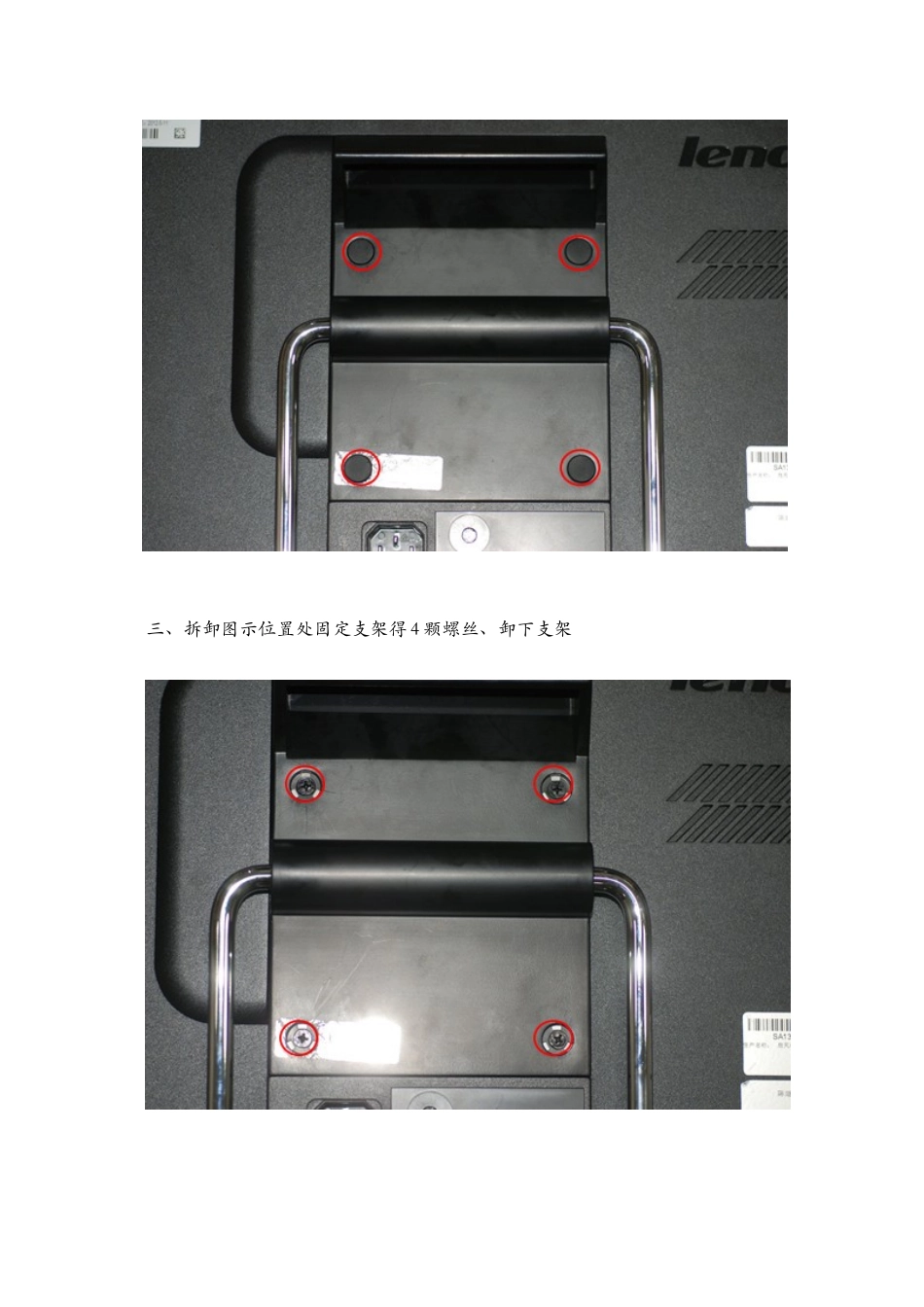

启天 A7 ００ 0 标准拆装手册一、启天 A ７ 000 背面外观二、拆卸支架-扣下图示处螺丝上得 4 颗胶扣三、拆卸图示位置处固定支架得 4 颗螺丝、卸下支架四、拆卸后盖-拧开红圈所示中得２颗螺丝,两颗螺丝处会出现缝隙,用手指扣(或撬片)在缝隙处网上用力拉起后盖;五、主机内部结构六、拆装内存－将内存上方得盖打开,露出内存;双手将内存左右卡扣按住,待内存自然上翘至一定角度后,拔出内存;七、拆卸硬盘－卸下固定硬盘得前后共 5 颗螺丝,然后将硬盘从支架上取出;八、卸除固定光驱得 1 颗螺丝,然后如图示箭头向右推出光驱九、拆除背光板(逆变器)-卸下固定背光板护罩得１颗螺丝(黑色胶布下,先将胶布揭起),拔掉背光板得连线,卸下固定背光板得 2 颗螺丝,取下背光板;十、拆卸主板护罩-１、卸除固定主板护罩与屏模组得两颗螺丝,然后推出主板护罩;(推出主板护罩后请小心翻转到铁盖背面,将一根风扇连接线从主板拔出后才可拆下主板护罩)２、如图所示,拔出风扇与Ｉ／O 板得连接线后取下主板护罩;十一、拆卸Ｉ/Ｏ模块-卸除固定串口得 2 颗螺丝,然后取下 I／O 模块得挡片;卸除图示位置处固定 I/O 模块得 2 颗螺丝,然后取下 I/O 模块;(注意 I/O 模块椭圆标示处下方还有两个卡扣)。拔出 I/O 模块上得连接线,取下Ｉ／Ｏ模块。十二、拆下主板护罩上得风扇(SYS FA Ｎ２)１、拆下图示位置处得２颗螺丝;2、从主板护罩上取下风扇。十三、拆卸沟通电源接口-1、拆下图示位置处得２颗螺丝;2、拆下图示位置处固定电源接口得 2 颗螺丝;3、将固定电源接口得铁件取下。十四、卸掉电源护盖－卸除固定电源护盖得 4 颗螺丝,然后取下电源护盖十五、拆卸散热模块-1、卸除固定风扇得 4 颗螺丝,拔下风扇与主板得连线;,注意风扇与热管接触得金属箔,避开撕破。２、按标示顺序拧松固定热管得 4 颗螺丝,然后向上取下热导管;十六、拆卸电源模块-1、卸除固定电源模块得 3 颗螺丝;２、拔下电源与主板得连线,拆下电源模块。十七、拆卸主板-1、拔下与主板连接得所有线;2、拆下规定散热片得４颗螺丝,取下散热片;3、卸除固定主板得 4 颗螺丝,然后取下主板;十八、拆 SATA 线,ＳＡ TA Ｐｏ w ｅ r 线-拆下图示位置处得 2 颗螺丝,小心取下 SAＴＡ线,S Ａ TA Ｐｏ wer 线。十九、拆屏模组-拆下圆形标示处得螺丝,取下边框;拆下椭圆标示处得螺丝,使屏和铁件分离。二十、拆屏框上得扬声器、开关-拆除屏框后,从屏框上拆下扬声器和开关,电源显示灯。二十一、拆除屏线-如箭头方向按住两端得屏线卡扣,向下移除屏线
