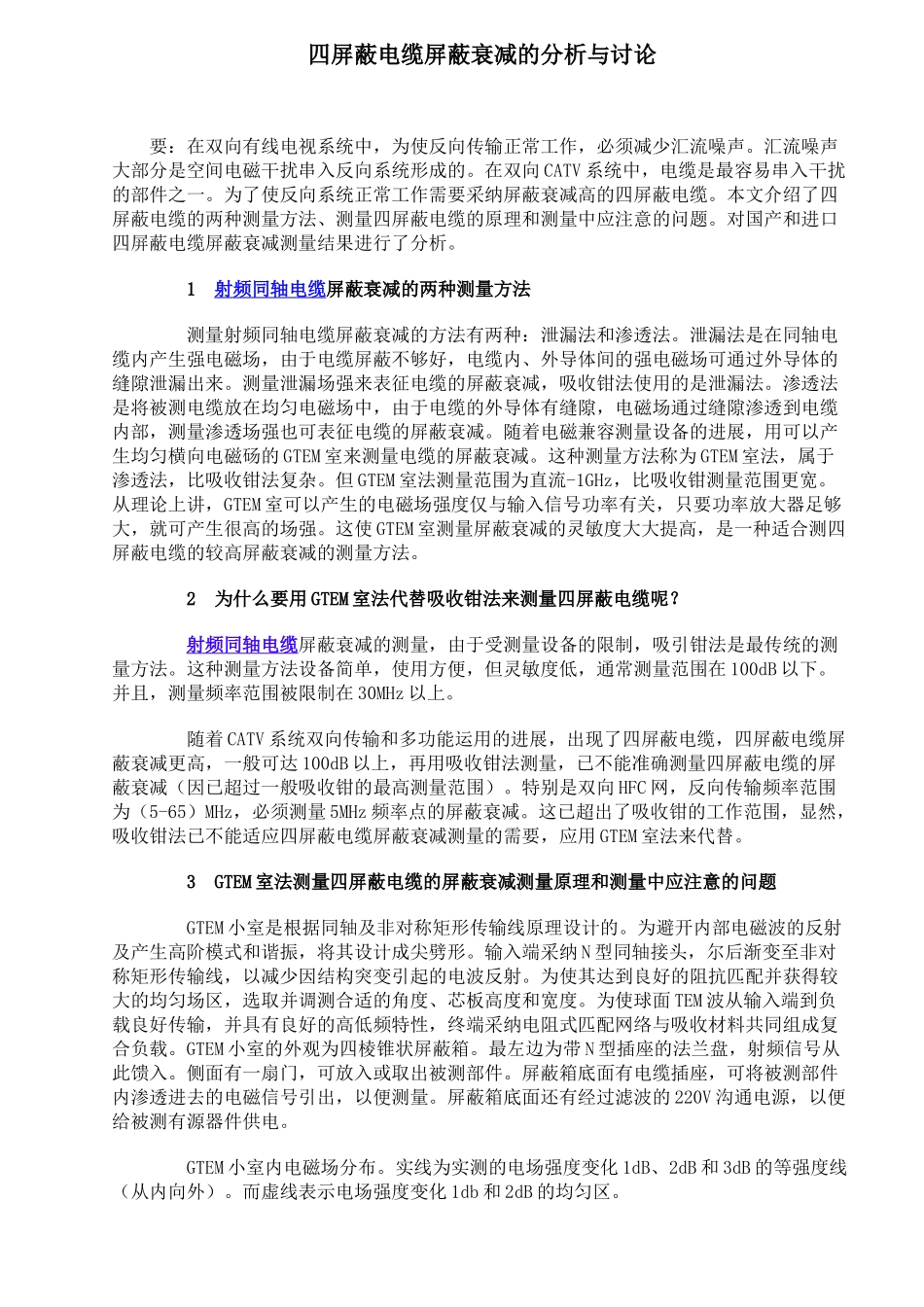

四屏蔽电缆屏蔽衰减的分析与研究

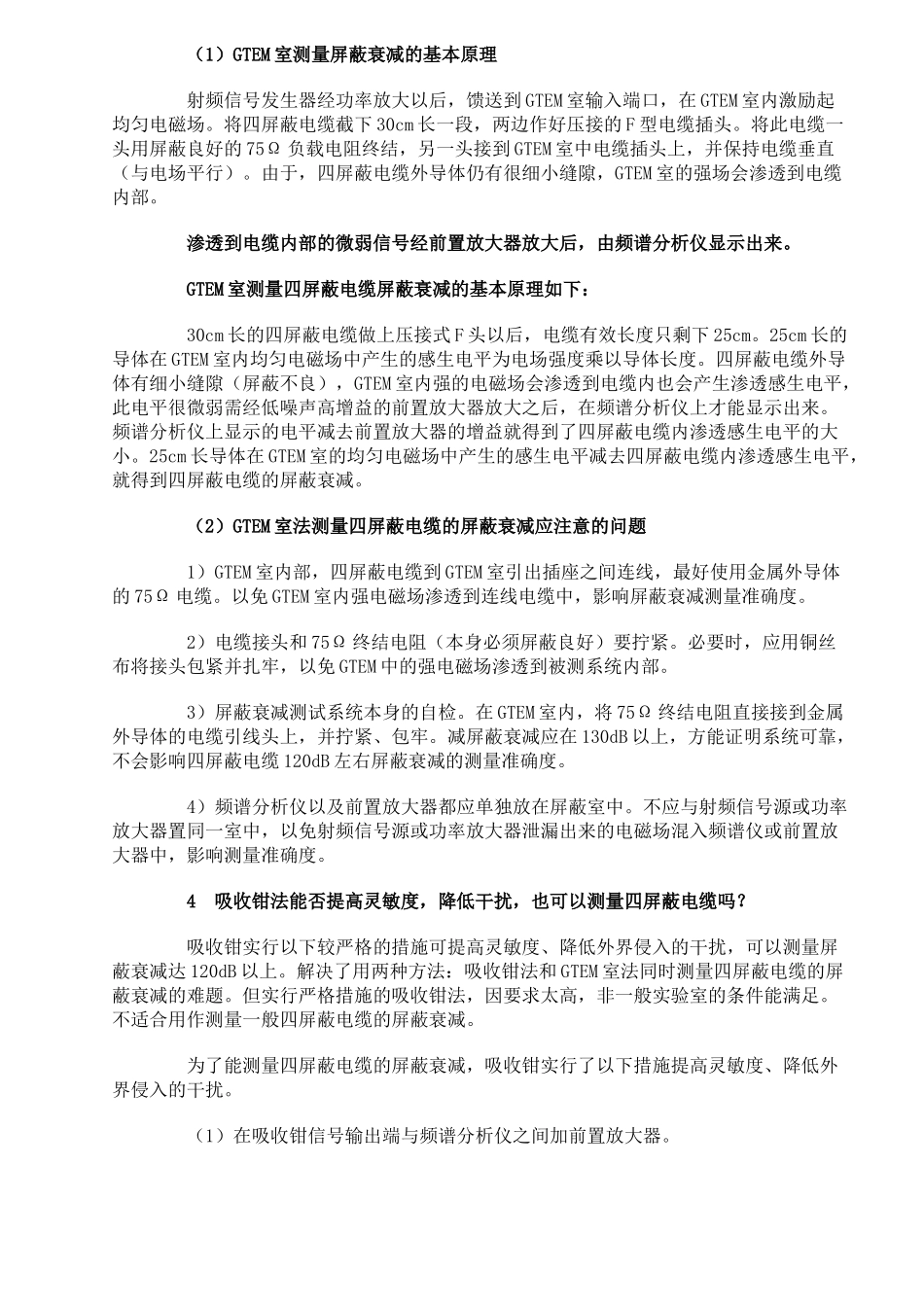

四屏蔽电缆屏蔽衰减的分析与讨论要：在双向有线电视系统中，为使反向传输正常工作，必须减少汇流噪声。汇流噪声大部分是空间电磁干扰串入反向系统形成的。在双向 CATV 系统中，电缆是最容易串入干扰的部件之一。为了使反向系统正常工作需要采纳屏蔽衰减高的四屏蔽电缆。本文介绍了四屏蔽电缆的两种测量方法、测量四屏蔽电缆的原理和测量中应注意的问题。对国产和进口四屏蔽电缆屏蔽衰减测量结果进行了分析。 1 射频同轴电缆屏蔽衰减的两种测量方法 测量射频同轴电缆屏蔽衰减的方法有两种：泄漏法和渗透法。泄漏法是在同轴电缆内产生强电磁场，由于电缆屏蔽不够好，电缆内、外导体间的强电磁场可通过外导体的缝隙泄漏出来。测量泄漏场强来表征电缆的屏蔽衰减，吸收钳法使用的是泄漏法。渗透法是将被测电缆放在均匀电磁场中，由于电缆的外导体有缝隙，电磁场通过缝隙渗透到电缆内部，测量渗透场强也可表征电缆的屏蔽衰减。随着电磁兼容测量设备的进展，用可以产生均匀横向电磁砀的 GTEM 室来测量电缆的屏蔽衰减。这种测量方法称为 GTEM 室法，属于渗透法，比吸收钳法复杂。但 GTEM 室法测量范围为直流-1GHz，比吸收钳测量范围更宽。从理论上讲，GTEM 室可以产生的电磁场强度仅与输入信号功率有关，只要功率放大器足够大，就可产生很高的场强。这使 GTEM 室测量屏蔽衰减的灵敏度大大提高，是一种适合测四屏蔽电缆的较高屏蔽衰减的测量方法。 2 为什么要用 GTEM 室法代替吸收钳法来测量四屏蔽电缆呢？ 射频同轴电缆屏蔽衰减的测量，由于受测量设备的限制，吸引钳法是最传统的测量方法。这种测量方法设备简单，使用方便，但灵敏度低，通常测量范围在 100dB 以下。并且，测量频率范围被限制在 30MHz 以上。 随着 CATV 系统双向传输和多功能运用的进展，出现了四屏蔽电缆，四屏蔽电缆屏蔽衰减更高，一般可达 100dB 以上，再用吸收钳法测量，已不能准确测量四屏蔽电缆的屏蔽衰减（因已超过一般吸收钳的最高测量范围）。特别是双向 HFC 网，反向传输频率范围为（5-65）MHz，必须测量 5MHz 频率点的屏蔽衰减。这已超出了吸收钳的工作范围，显然，吸收钳法已不能适应四屏蔽电缆屏蔽衰减测量的需要，应用 GTEM 室法来代替。 3 GTEM 室法测量四屏蔽电缆的屏蔽衰减测量原理和测量中应注意的问题 GTEM 小室是根据同轴及非对称矩形传输线原理设计的。为避开内部电磁波的反射及产生高阶模式和谐振，将其设计成尖劈形。输入端...
