国家职业技能考试CAD／CAM

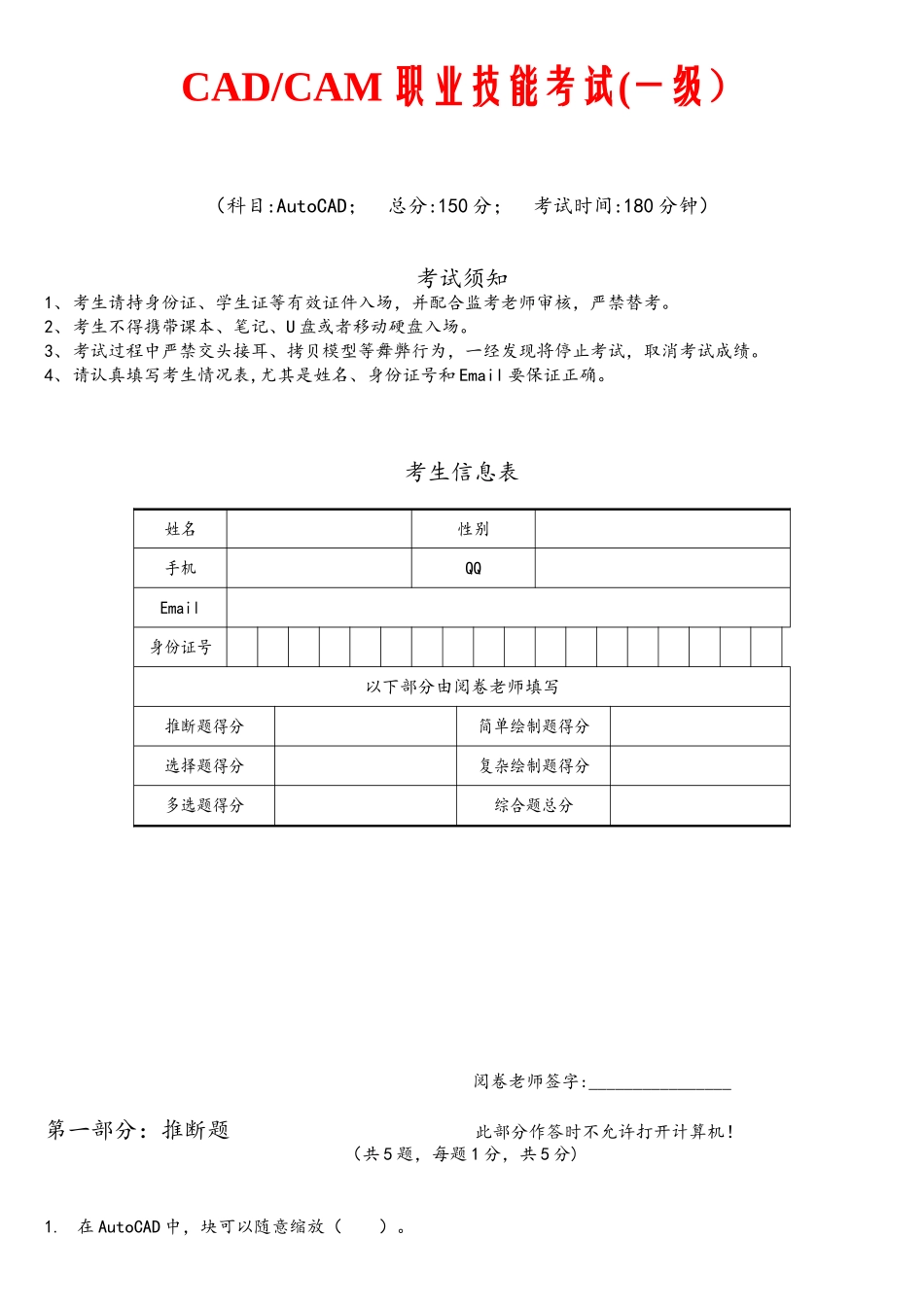

CAD/CAM 职业技能考试(一级）（科目:AutoCAD； 总分:150 分； 考试时间:180 分钟）考试须知1、考生请持身份证、学生证等有效证件入场，并配合监考老师审核，严禁替考。2、考生不得携带课本、笔记、U 盘或者移动硬盘入场。3、考试过程中严禁交头接耳、拷贝模型等舞弊行为，一经发现将停止考试，取消考试成绩。4、请认真填写考生情况表,尤其是姓名、身份证号和 Email 要保证正确。考生信息表姓名性别手机QQEmail身份证号以下部分由阅卷老师填写推断题得分简单绘制题得分选择题得分复杂绘制题得分多选题得分综合题总分阅卷老师签字:________________第一部分：推断题 此部分作答时不允许打开计算机！（共 5 题，每题 1 分，共 5 分)1.在 AutoCAD 中，块可以随意缩放（ ）。A、正确 B、错误2.查询圆的面积的同时也可以查询其周长和其圆心所在的位置( ）。A、正确 B、错误3.AutoCAD 中可以改变捕捉的角度（ ）。A、正确 B、错误4.偏移命令不能偏移闭合的对象（ ）。A、正确 B、错误5.在 AutoCAD 中所有图层均可加锁，也可以关闭所有图层（ ）。A、正确 B、错误第二部分:选择题 此部分作答时不允许打开计算机！（共 10 题，每题 1 分，共 10 分)1.AutoCAD 图形文件和样板文件的扩展名分别是( ）。A、DWT,DWG B、DWG，DWT C、BMP，BAK D、BAK,BMP2.在设置单位精度的过程中，最多可设置小数点后（ ）位。A、10 B、4 C、6 D、83.终止命令执行的键是（ ）。A、按 ENTER 键 B、按 ESC 键 C、按鼠标右键 D、按 F1 键4.以下哪种输入方式是绝对坐标输入方式:（ ）。A、＠10，0，0 B、10,10，0 C、＠10<0 D、105.用 TEXT 命令书写±符号时应使用（ ）。A．％%C B．%%D C．％％P D．U6.在 AutoCAD 中用 LINE 命令画出一个没有重叠线段的矩形,该矩形中有几个图元( )。A、1 个 B、4 个 C、不一定 D、5 个7.在绘制多段线时，当在命令行提示输入 A 时,表示切换到什么绘制方式( ）。A、角度 B、圆弧 C、直径 D、直线8.移动圆对象，使其圆心移动到直线中点，需要应用：（ ）A．正交 B．捕捉 C．栅格 D．对象捕捉 9.在默认设置下，AutoCAD 绘制填充图案的剖面线与 X 轴方向成（ ）角方向.A、0° B、180° C、45° D、90°10. 在 AutoCAD 中设置图层颜色时，可以使用（ )种标准颜色。A、240 B、255 C、6 D、9第三部分：简单绘制题 此部分用计算机作答！（共 1 ...
