地沟更换管线专项施工方案

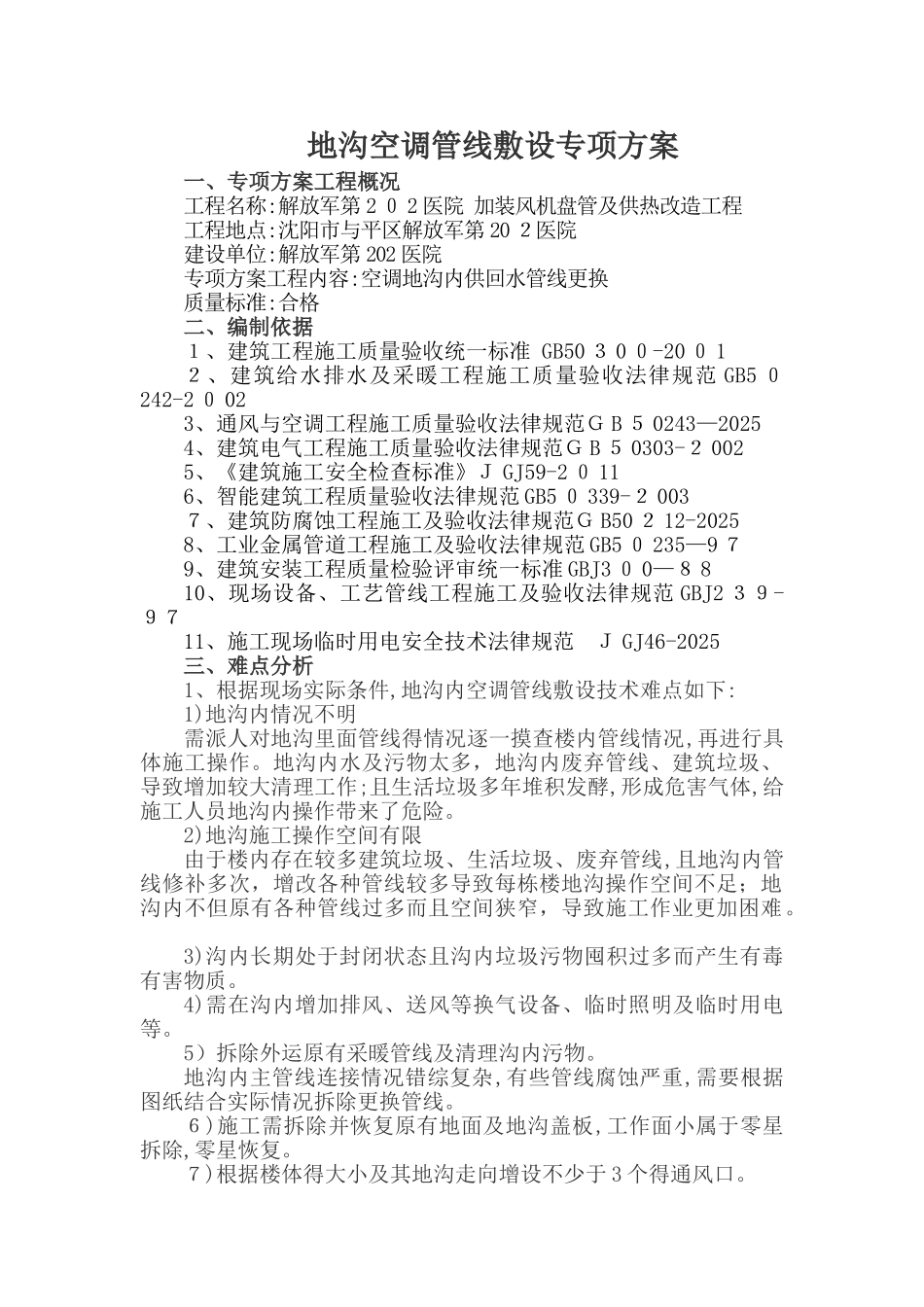

地沟空调管线敷设专项方案一、专项方案工程概况工程名称:解放军第 2 ０ 2 医院 加装风机盘管及供热改造工程工程地点:沈阳市与平区解放军第 20 ２医院建设单位:解放军第 202 医院专项方案工程内容:空调地沟内供回水管线更换质量标准:合格二、编制依据 １、建筑工程施工质量验收统一标准 GB50 ３ 0 ０-20 ０ 1２、建筑给水排水及采暖工程施工质量验收法律规范 GB5 ０242-2 ０ 023、通风与空调工程施工质量验收法律规范Ｇ B ５ 0243—20254、建筑电气工程施工质量验收法律规范Ｇ B ５ 0303-２ 0025、《建筑施工安全检查标准》Ｊ GJ59-2 ０ 116、智能建筑工程质量验收法律规范 GB5 ０ 339-２ 003７、建筑防腐蚀工程施工及验收法律规范Ｇ B50 ２ 12-20258、工业金属管道工程施工及验收法律规范 GB5 ０ 235—9 ７9、建筑安装工程质量检验评审统一标准 GBJ3 ０ 0—８ 810、现场设备、工艺管线工程施工及验收法律规范 GBJ2 ３９-９７11、施工现场临时用电安全技术法律规范 Ｊ GJ46-2025三、难点分析 1、根据现场实际条件,地沟内空调管线敷设技术难点如下:1)地沟内情况不明 需派人对地沟里面管线得情况逐一摸查楼内管线情况,再进行具体施工操作。地沟内水及污物太多，地沟内废弃管线、建筑垃圾、导致增加较大清理工作;且生活垃圾多年堆积发酵,形成危害气体,给施工人员地沟内操作带来了危险。 2)地沟施工操作空间有限由于楼内存在较多建筑垃圾、生活垃圾、废弃管线,且地沟内管线修补多次，增改各种管线较多导致每栋楼地沟操作空间不足；地沟内不但原有各种管线过多而且空间狭窄，导致施工作业更加困难。 3)沟内长期处于封闭状态且沟内垃圾污物囤积过多而产生有毒有害物质。4)需在沟内增加排风、送风等换气设备、临时照明及临时用电等。5）拆除外运原有采暖管线及清理沟内污物。地沟内主管线连接情况错综复杂,有些管线腐蚀严重,需要根据图纸结合实际情况拆除更换管线。６)施工需拆除并恢复原有地面及地沟盖板,工作面小属于零星拆除,零星恢复。７)根据楼体得大小及其地沟走向增设不少于 3 个得通风口。四、施工工艺流程图 现场考察→施工准备→人员安排→技术交底→安全防护→砸地面开地沟盖板→通风排气→安装送排风设备→安装临时用电及临时照明→旧管线拆除外运→清理地沟→安装新管线→回复地沟盖板→恢复地面。五、地沟管道施工节点１、原有地沟内管道拆除,揭开地沟盖板,先用排风、送风设备排除...
