基于51单片机的温度控制系统的设计

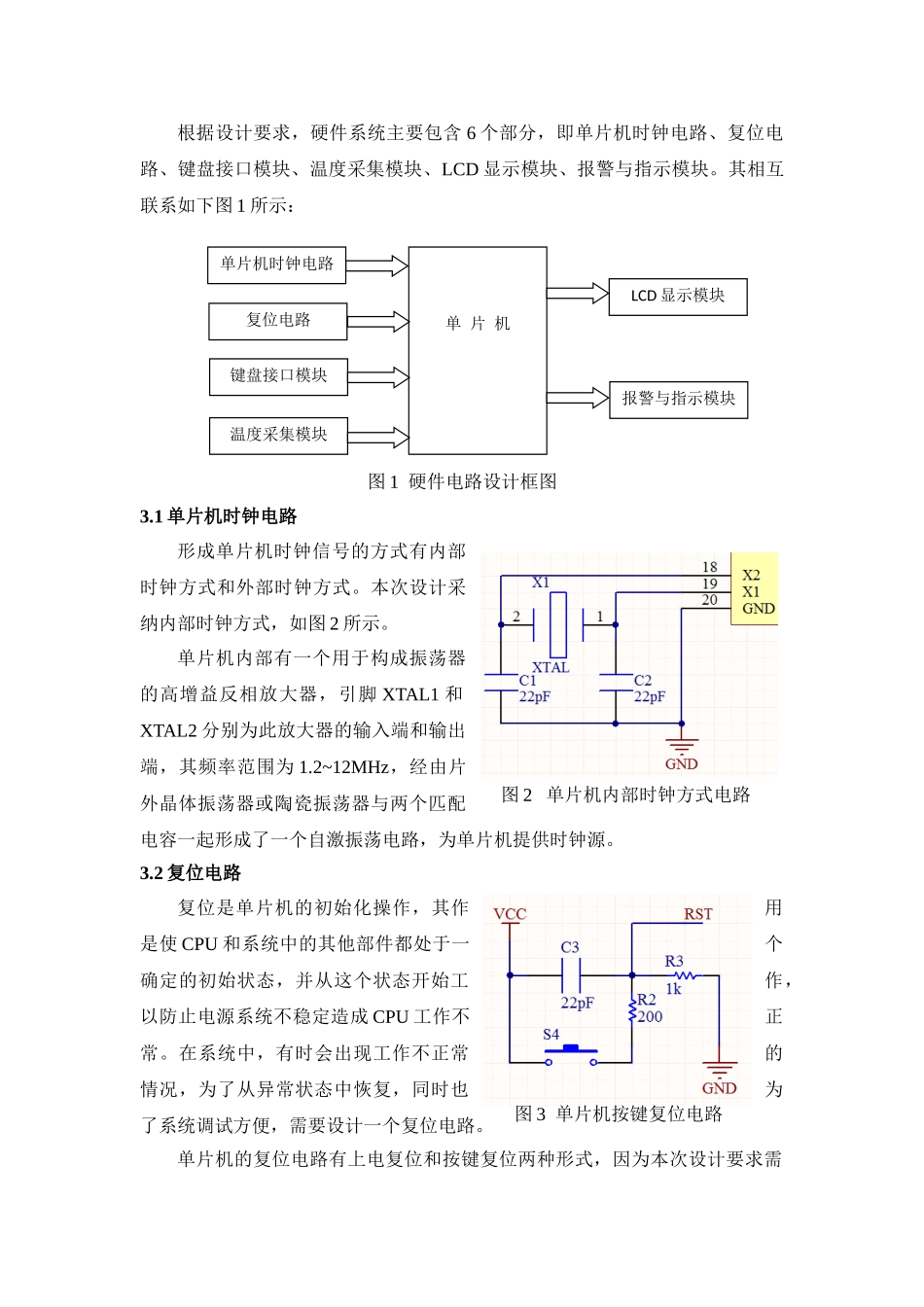

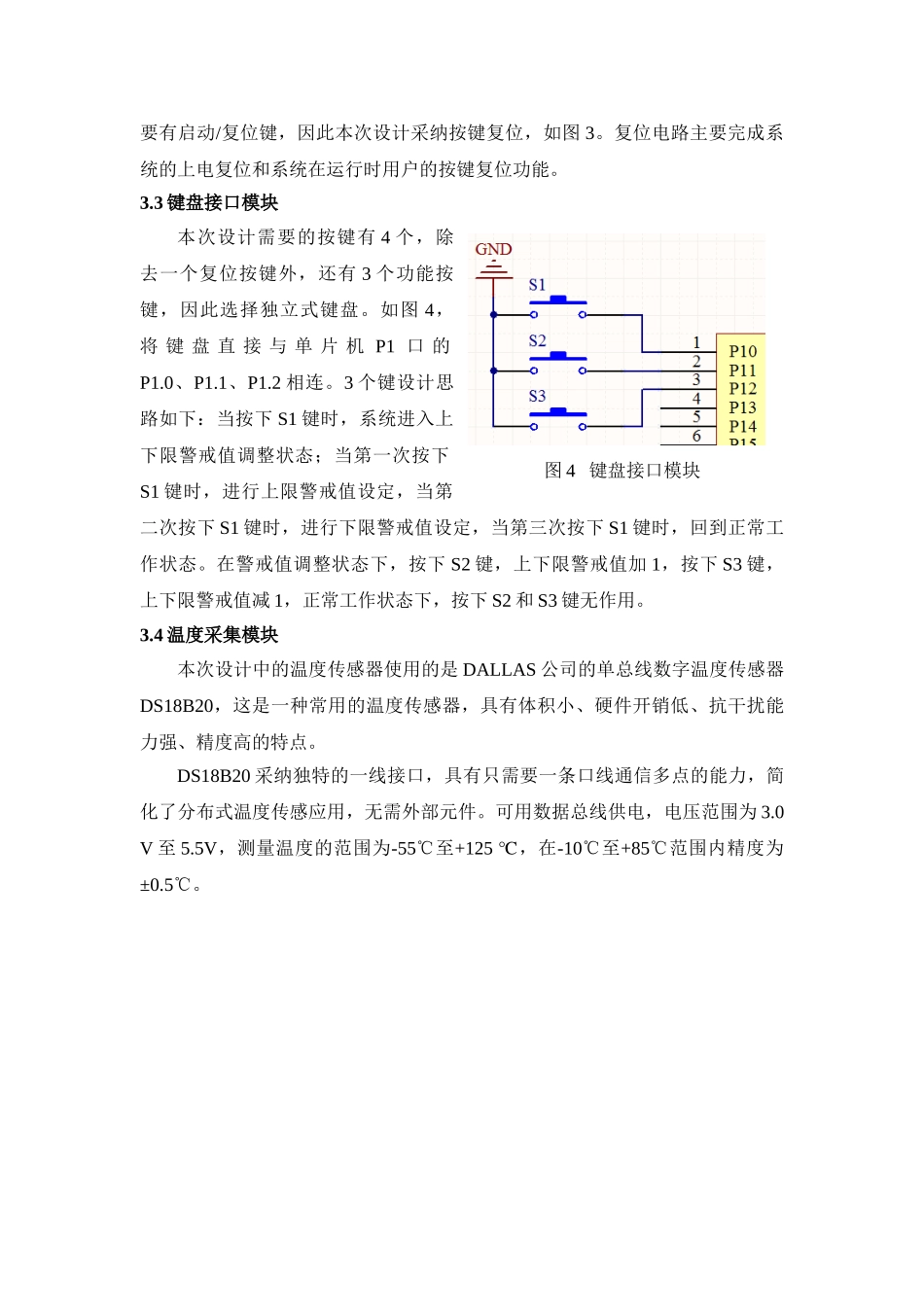

基于单片机的温度控制系统设计1.设计要求要求设计一个温度测量系统，在超过限制值的时候能进行声光报警。具体设计要求如下：① 数码管或液晶显示屏显示室内当前的温度；② 在不超过最高温度的情况下，能够通过按键设置想要的温度并显示；设有四个按键，分别是设置键、加 1 键、减 1 键和启动/复位键；③DS18B20 温度采集；④ 超过设置值的±5℃时发出超限报警，采纳声光报警，上限报警用红灯指示，下限报警用黄灯指示，正常用绿灯指示。2.方案论证根据设计要求，本次设计是基于单片机的课程设计，由于实现功能比较简单，我们学习中接触到的 51 系列单片机完全可以实现上述功能，因此可以选用AT89C51 单片机。温度采集直接可以用设计要求中所要求的 DS18B20。报警和指示模块中，可以选用 3 种不同颜色的 LED 灯作为指示灯，报警鸣笛采纳蜂鸣器。显示模块有两种方案可供选择。方案一：使用 LED 数码管显示采集温度和设定温度；方案二：使用 LCD 液晶显示屏来显示采集温度和设定温度。LED 数码管结构简单，使用方便，但在使用时，若用动态显示则需要不断更改位选和段选信号，且显示时数码管不断闪动，使人眼容易疲劳；若采纳静态显示则又需要更多硬件支持。LCD 显示屏可识别性较好，背光亮度可调，而且比 LED 数码管显示更多字符，但是编程要求比 LED 数码管要高。综合考虑之后，我选用了 LCD 显示屏作为温度显示器件，由于显示字符多，在进行上下限警戒值设定时同样可以采集并显示当前温度，可以直观的看到实际温度与警戒温度的对比。LCD 显示模块可以选用 RT1602C。3.硬件设计根据设计要求，硬件系统主要包含 6 个部分，即单片机时钟电路、复位电路、键盘接口模块、温度采集模块、LCD 显示模块、报警与指示模块。其相互联系如下图 1 所示：图 1 硬件电路设计框图3.1 单片机时钟电路形成单片机时钟信号的方式有内部时钟方式和外部时钟方式。本次设计采纳内部时钟方式，如图 2 所示。单片机内部有一个用于构成振荡器的高增益反相放大器，引脚 XTAL1 和XTAL2 分别为此放大器的输入端和输出端，其频率范围为 1.2~12MHz，经由片外晶体振荡器或陶瓷振荡器与两个匹配电容一起形成了一个自激振荡电路，为单片机提供时钟源。3.2 复位电路复位是单片机的初始化操作，其作用是使 CPU 和系统中的其他部件都处于一个确定的初始状态，并从这个状态开始工作，以防止电源系统不稳定造成 CPU 工作不正常。在系统中...
