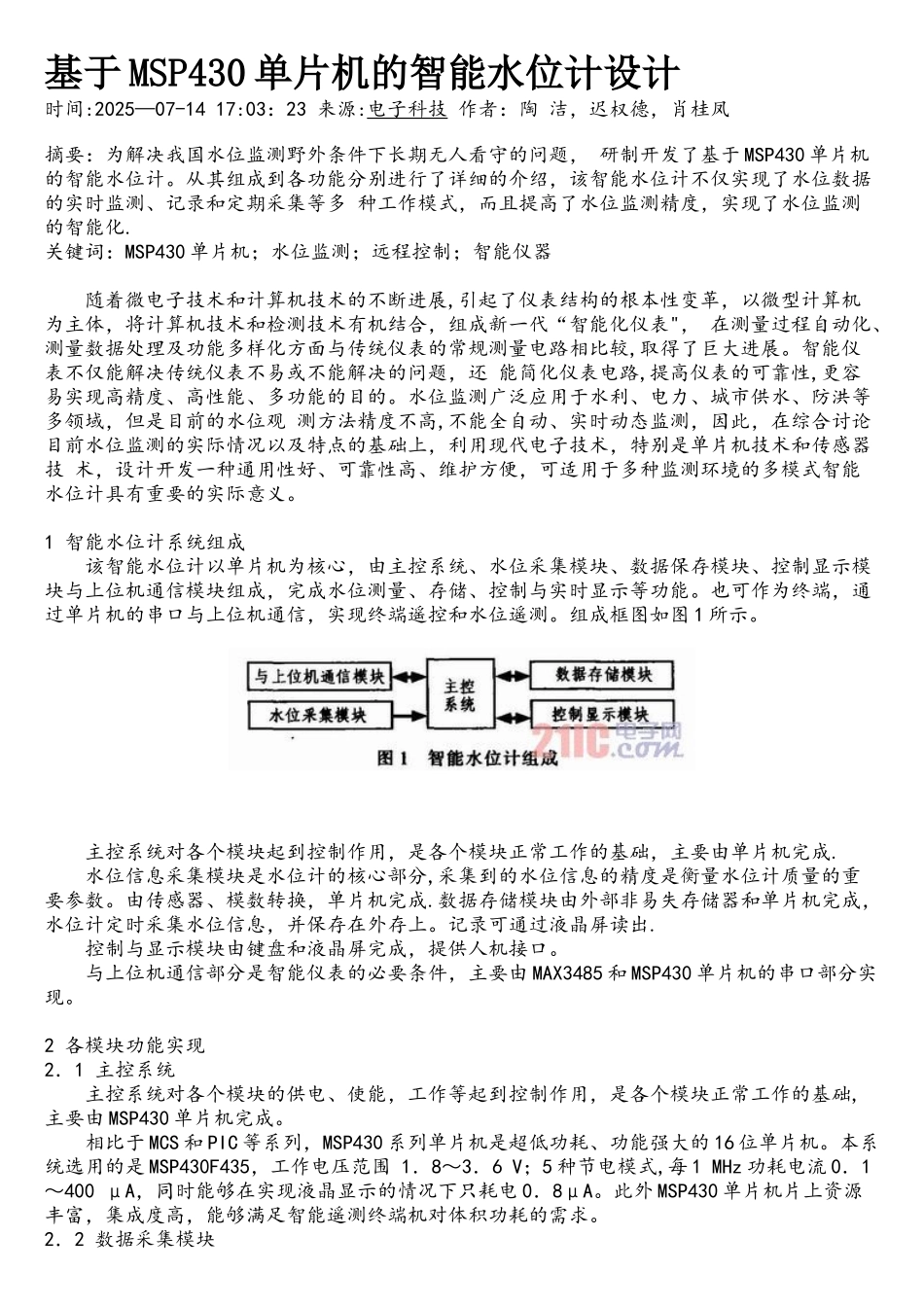

基于 MSP430 单片机的智能水位计设计时间:2025—07-14 17:03：23 来源:电子科技 作者：陶 洁，迟权德，肖桂凤摘要：为解决我国水位监测野外条件下长期无人看守的问题， 研制开发了基于 MSP430 单片机的智能水位计。从其组成到各功能分别进行了详细的介绍，该智能水位计不仅实现了水位数据的实时监测、记录和定期采集等多 种工作模式，而且提高了水位监测精度，实现了水位监测的智能化.关键词：MSP430 单片机；水位监测；远程控制；智能仪器 随着微电子技术和计算机技术的不断进展,引起了仪表结构的根本性变革，以微型计算机为主体，将计算机技术和检测技术有机结合，组成新一代“智能化仪表"， 在测量过程自动化、测量数据处理及功能多样化方面与传统仪表的常规测量电路相比较,取得了巨大进展。智能仪表不仅能解决传统仪表不易或不能解决的问题，还 能简化仪表电路,提高仪表的可靠性,更容易实现高精度、高性能、多功能的目的。水位监测广泛应用于水利、电力、城市供水、防洪等多领域，但是目前的水位观 测方法精度不高,不能全自动、实时动态监测，因此，在综合讨论目前水位监测的实际情况以及特点的基础上，利用现代电子技术，特别是单片机技术和传感器技 术，设计开发一种通用性好、可靠性高、维护方便，可适用于多种监测环境的多模式智能水位计具有重要的实际意义。1 智能水位计系统组成 该智能水位计以单片机为核心，由主控系统、水位采集模块、数据保存模块、控制显示模块与上位机通信模块组成，完成水位测量、存储、控制与实时显示等功能。也可作为终端，通过单片机的串口与上位机通信，实现终端遥控和水位遥测。组成框图如图 1 所示。 主控系统对各个模块起到控制作用，是各个模块正常工作的基础，主要由单片机完成. 水位信息采集模块是水位计的核心部分,采集到的水位信息的精度是衡量水位计质量的重要参数。由传感器、模数转换，单片机完成.数据存储模块由外部非易失存储器和单片机完成，水位计定时采集水位信息，并保存在外存上。记录可通过液晶屏读出. 控制与显示模块由键盘和液晶屏完成，提供人机接口。 与上位机通信部分是智能仪表的必要条件，主要由 MAX3485 和 MSP430 单片机的串口部分实现。2 各模块功能实现2．1 主控系统 主控系统对各个模块的供电、使能，工作等起到控制作用，是各个模块正常工作的基础,主要由 MSP430 单片机完成。 相比于 MCS 和 PIC 等系列，MSP430 系列单片机是超低功...
