基于PLC的变频调速系统设计样本

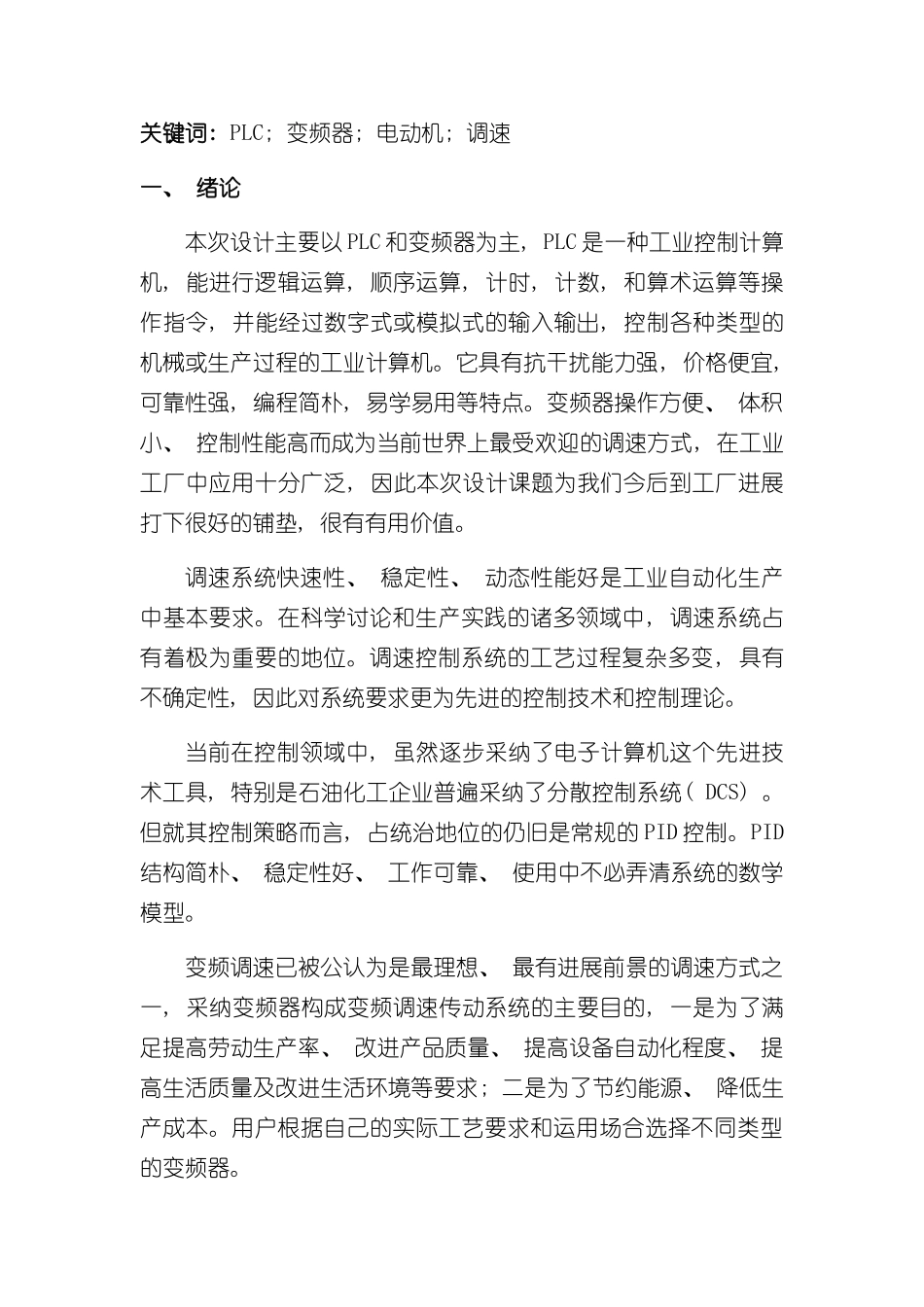

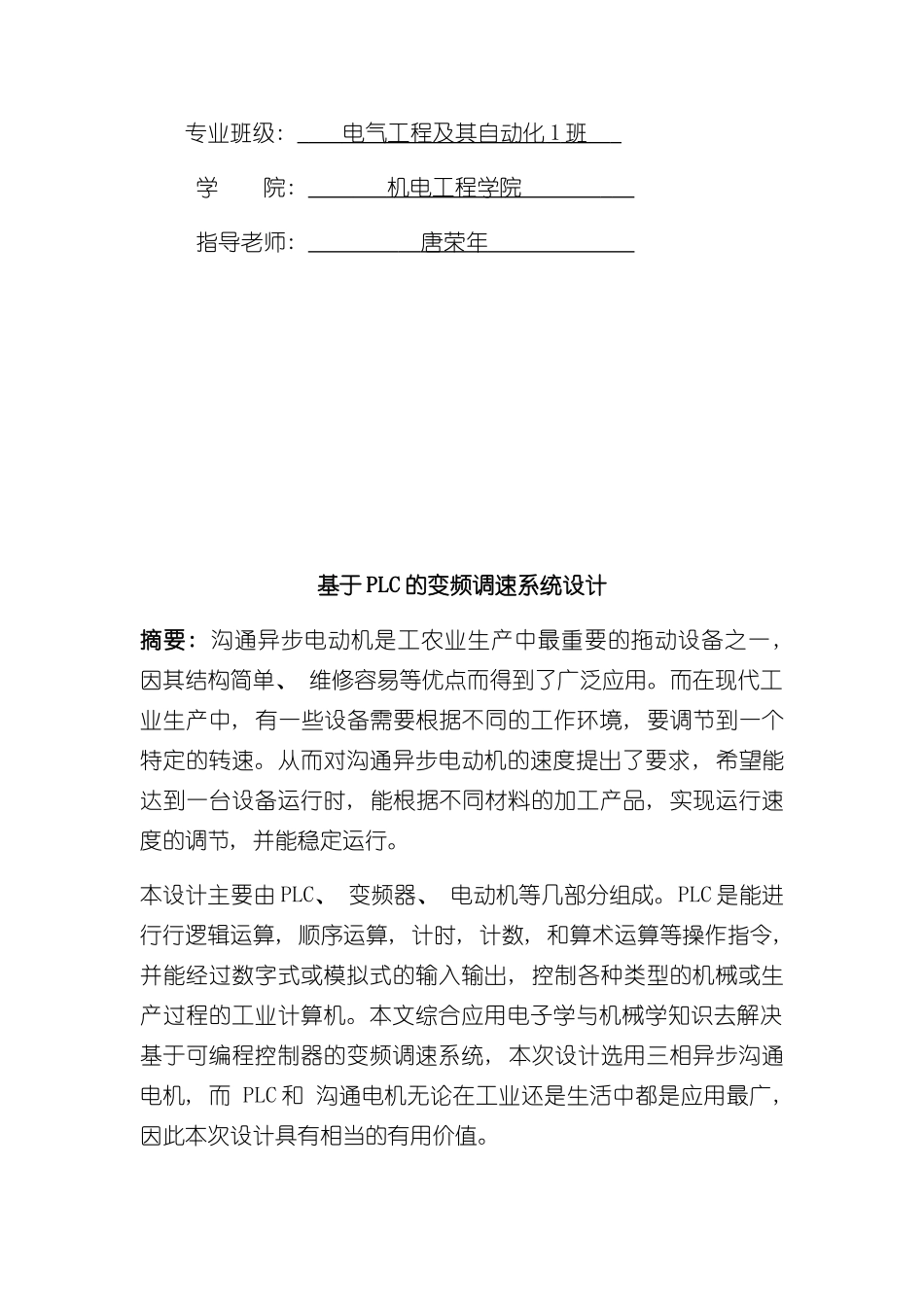

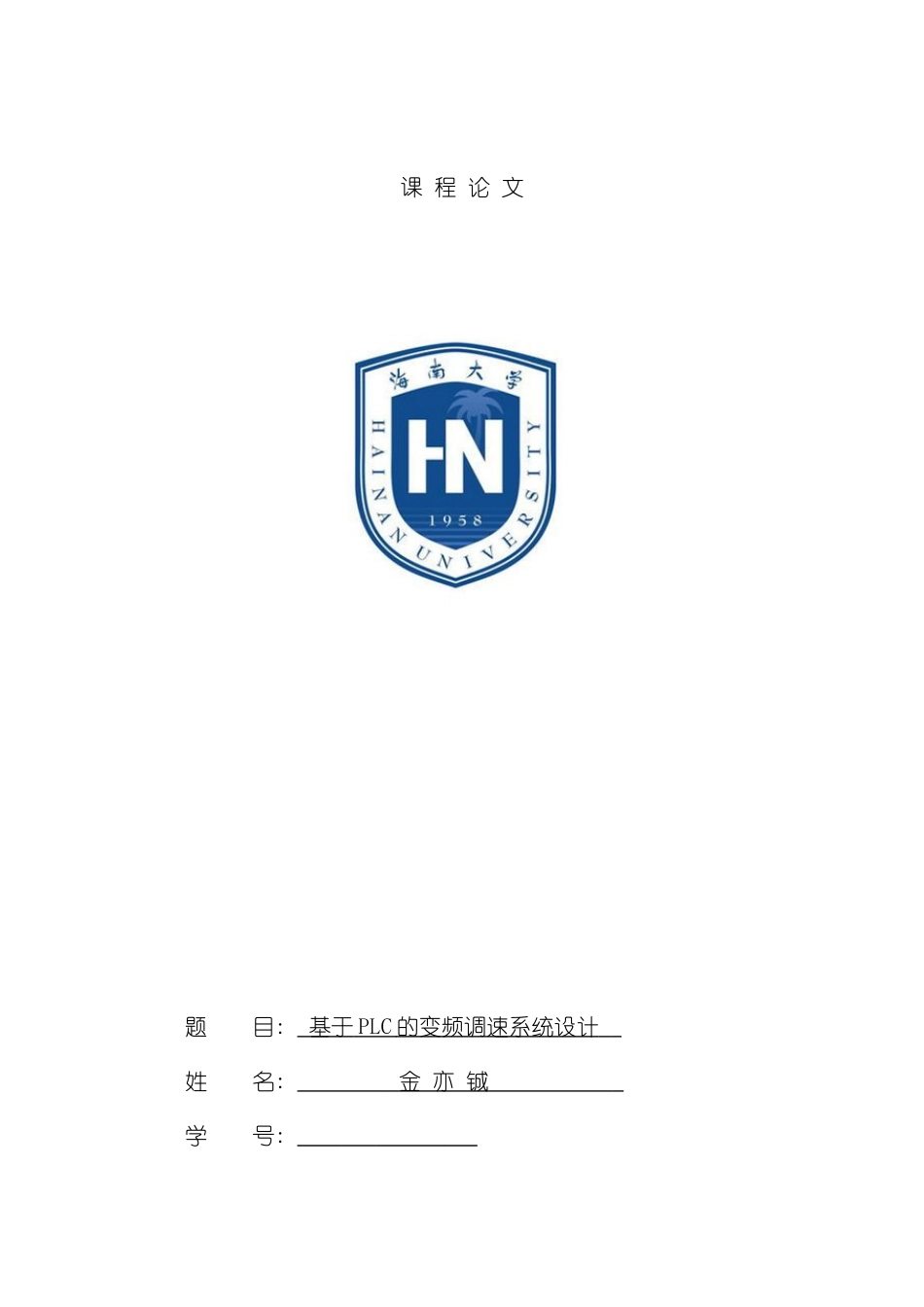

课 程 论 文题 目: 基于 PLC 的变频调速系统设计 姓 名: 金 亦 铖 学 号: 专业班级: 电气工程及其自动化 1 班 学 院: 机电工程学院 指导老师: 唐荣年 基于 PLC 的变频调速系统设计摘要: 沟通异步电动机是工农业生产中最重要的拖动设备之一, 因其结构简单、 维修容易等优点而得到了广泛应用。而在现代工业生产中, 有一些设备需要根据不同的工作环境, 要调节到一个特定的转速。从而对沟通异步电动机的速度提出了要求, 希望能达到一台设备运行时, 能根据不同材料的加工产品, 实现运行速度的调节, 并能稳定运行。本设计主要由 PLC、 变频器、 电动机等几部分组成。PLC 是能进行行逻辑运算, 顺序运算, 计时, 计数, 和算术运算等操作指令, 并能经过数字式或模拟式的输入输出, 控制各种类型的机械或生产过程的工业计算机。本文综合应用电子学与机械学知识去解决基于可编程控制器的变频调速系统, 本次设计选用三相异步沟通电机, 而 PLC 和 沟通电机无论在工业还是生活中都是应用最广, 因此本次设计具有相当的有用价值。关键词: PLC; 变频器; 电动机; 调速 一、 绪论本次设计主要以 PLC 和变频器为主, PLC 是一种工业控制计算机, 能进行逻辑运算, 顺序运算, 计时, 计数, 和算术运算等操作指令, 并能经过数字式或模拟式的输入输出, 控制各种类型的机械或生产过程的工业计算机。它具有抗干扰能力强, 价格便宜, 可靠性强, 编程简朴, 易学易用等特点。变频器操作方便、 体积小、 控制性能高而成为当前世界上最受欢迎的调速方式, 在工业工厂中应用十分广泛, 因此本次设计课题为我们今后到工厂进展打下很好的铺垫, 很有有用价值。 调速系统快速性、 稳定性、 动态性能好是工业自动化生产中基本要求。在科学讨论和生产实践的诸多领域中, 调速系统占有着极为重要的地位。调速控制系统的工艺过程复杂多变, 具有不确定性, 因此对系统要求更为先进的控制技术和控制理论。当前在控制领域中, 虽然逐步采纳了电子计算机这个先进技术工具, 特别是石油化工企业普遍采纳了分散控制系统( DCS) 。但就其控制策略而言, 占统治地位的仍旧是常规的 PID 控制。PID结构简朴、 稳定性好、 工作可靠、 使用中不必弄清系统的数学模型。变频调速已被公认为是最理想、 最有进展前景的调速方式之一, 采纳变频器构成变频调速传动系统的主要目的, 一是为了满足提高劳动生产率、 改进产品...
