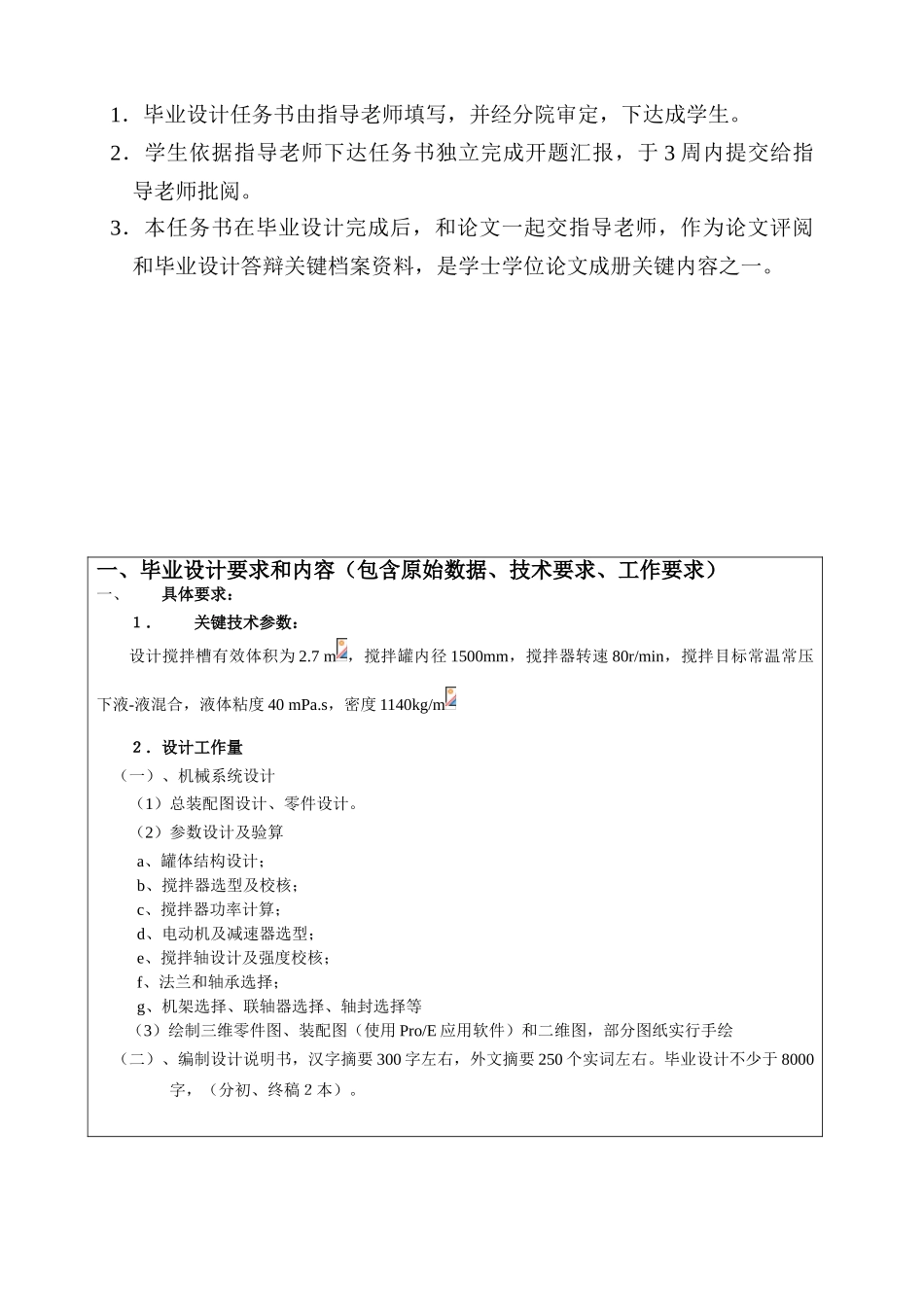

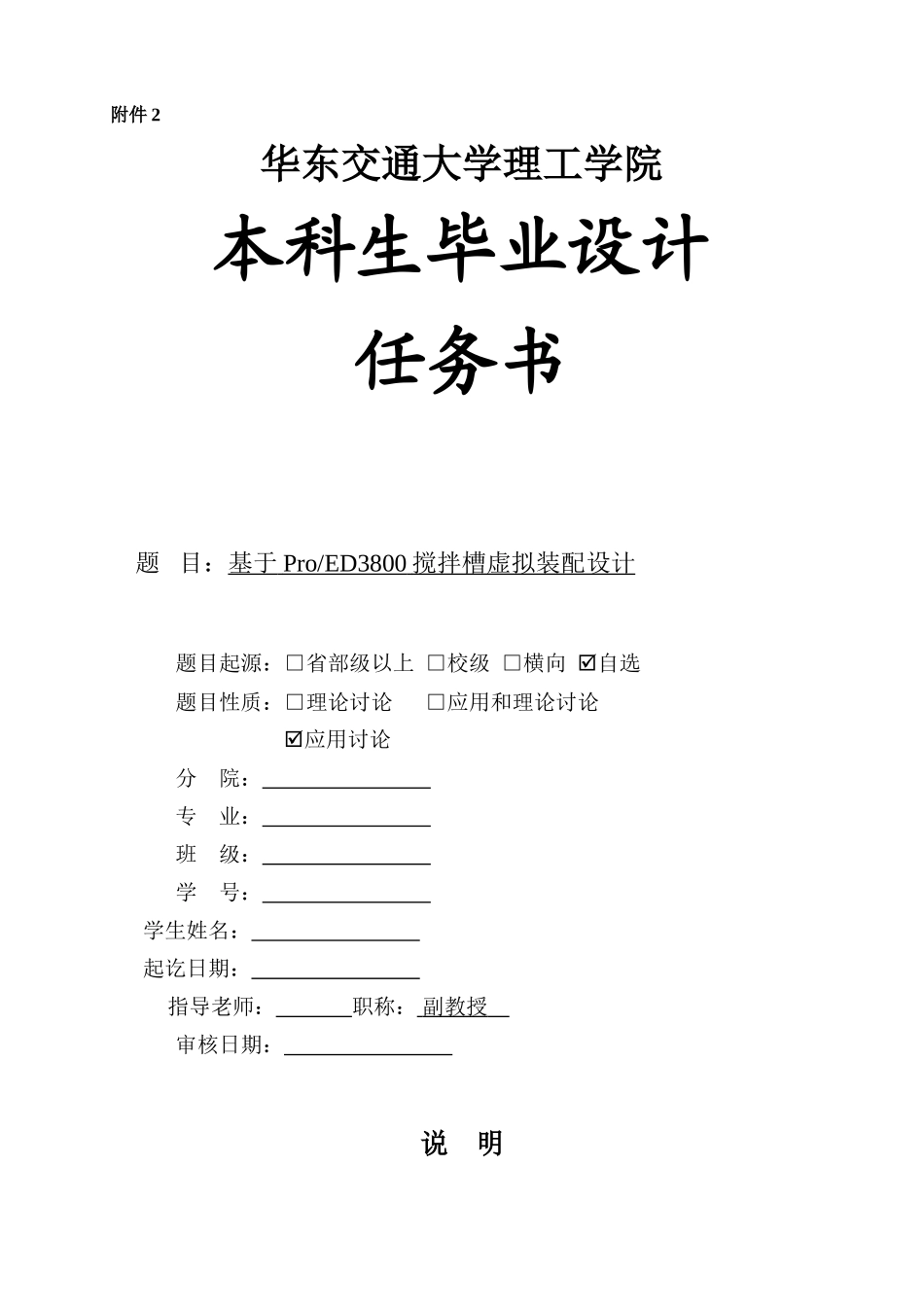

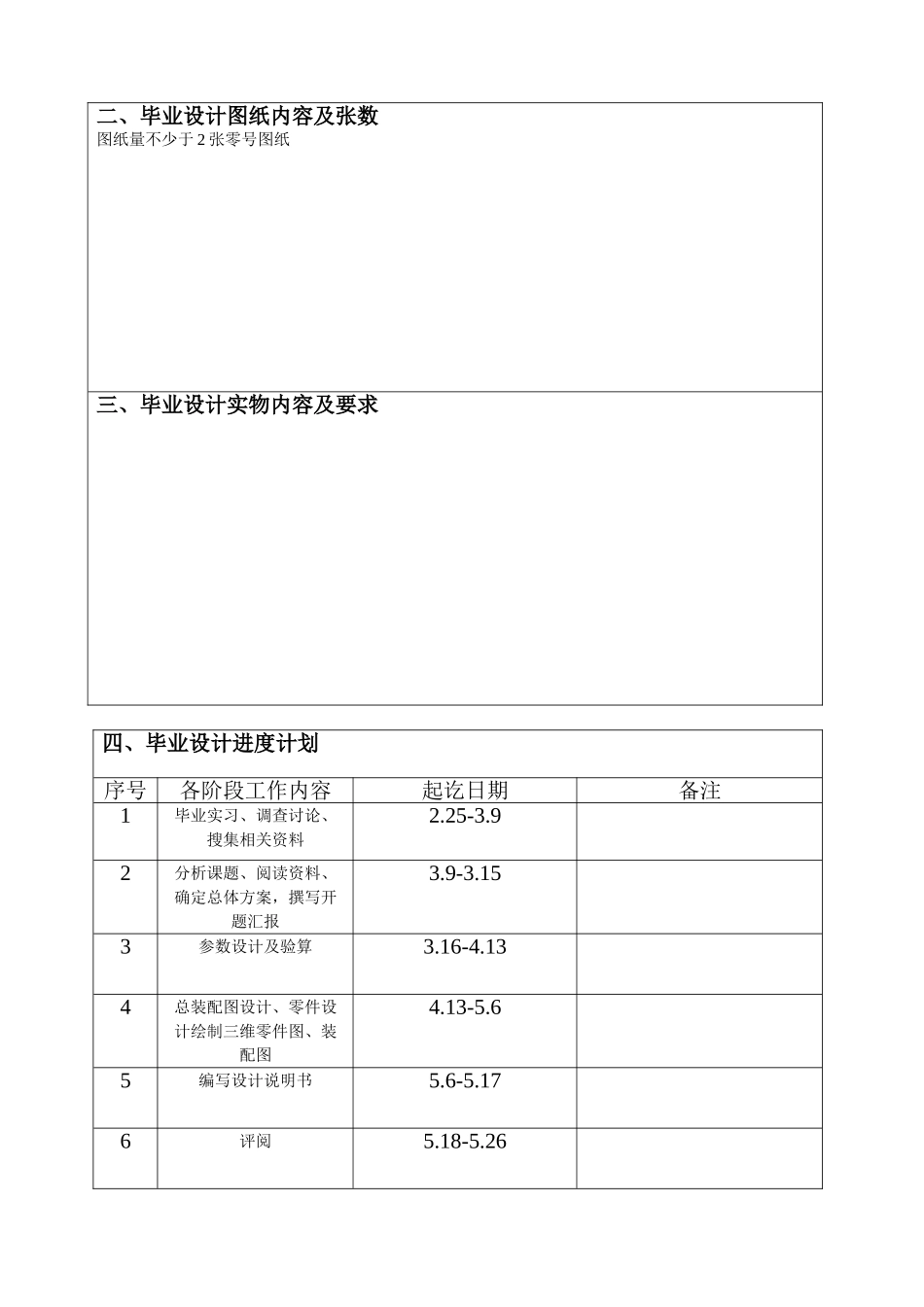

附件 2华东交通大学理工学院本科生毕业设计任务书 题 目：基于 Pro/ED3800 搅拌槽虚拟装配设计 题目起源：□省部级以上 □校级 □横向 自选题目性质：□理论讨论 □应用和理论讨论应用讨论分 院： 专 业： 班 级： 学 号： 学生姓名： 起讫日期： 指导老师： 职称： 副教授 审核日期： 说 明1．毕业设计任务书由指导老师填写，并经分院审定，下达成学生。2．学生依据指导老师下达任务书独立完成开题汇报，于 3 周内提交给指导老师批阅。3．本任务书在毕业设计完成后，和论文一起交指导老师，作为论文评阅和毕业设计答辩关键档案资料，是学士学位论文成册关键内容之一。一、毕业设计要求和内容（包含原始数据、技术要求、工作要求）一、具体要求：１．关键技术参数：设计搅拌槽有效体积为 2.7 m ，搅拌罐内径 1500mm，搅拌器转速 80r/min，搅拌目标常温常压下液-液混合，液体粘度 40 mPa.s，密度 1140kg/m２．设计工作量（一）、机械系统设计（1）总装配图设计、零件设计。（2）参数设计及验算a、罐体结构设计；b、搅拌器选型及校核；c、搅拌器功率计算；d、电动机及减速器选型；e、搅拌轴设计及强度校核；f、法兰和轴承选择；g、机架选择、联轴器选择、轴封选择等（3）绘制三维零件图、装配图（使用 Pro/E 应用软件）和二维图，部分图纸实行手绘（二）、编制设计说明书，汉字摘要 300 字左右，外文摘要 250 个实词左右。毕业设计不少于 8000字，（分初、终稿２本）。二、毕业设计图纸内容及张数图纸量不少于 2 张零号图纸三、毕业设计实物内容及要求四、毕业设计进度计划序号各阶段工作内容起讫日期备注1毕业实习、调查讨论、搜集相关资料2.25-3.92分析课题、阅读资料、确定总体方案，撰写开题汇报3.9-3.153参数设计及验算 3.16-4.134总装配图设计、零件设计绘制三维零件图、装配图 4.13-5.65编写设计说明书5.6-5.176评阅5.18-5.267答辩5.27-6.28五、关键参考资料[1]濮良贵，纪名刚.机械设计[M].北京：高等教育出版社，.[2]洪家娣，李明，黄兴元.机械设计指导[M].江西：江西高校出版社，.[3]单辉祖.材料力学[M]. 北京：高等教育出版社，.[4]成大先.机械设计手册[S].北京：化学工业出版社，1992.[5]肖乾，张海，周大路，周新建.Pro/Engineer Wildfire 3.0 汉字版有用教程[M].北京：中国电力出版社，.[6]陈志平，章序文，林兴华.搅拌和混合设备设计选择手册[M].北京：化学工业出版社，.[7]王...
