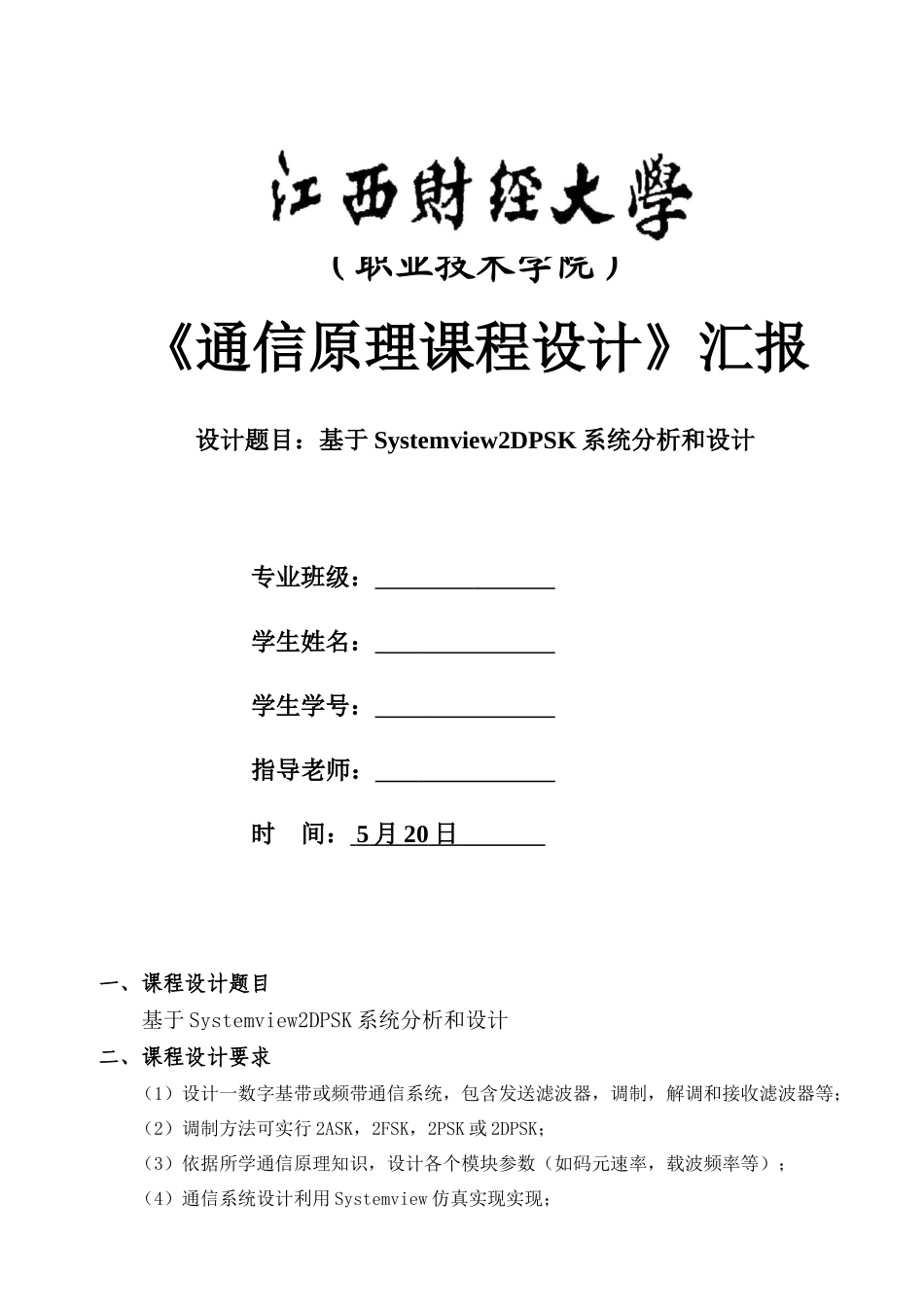

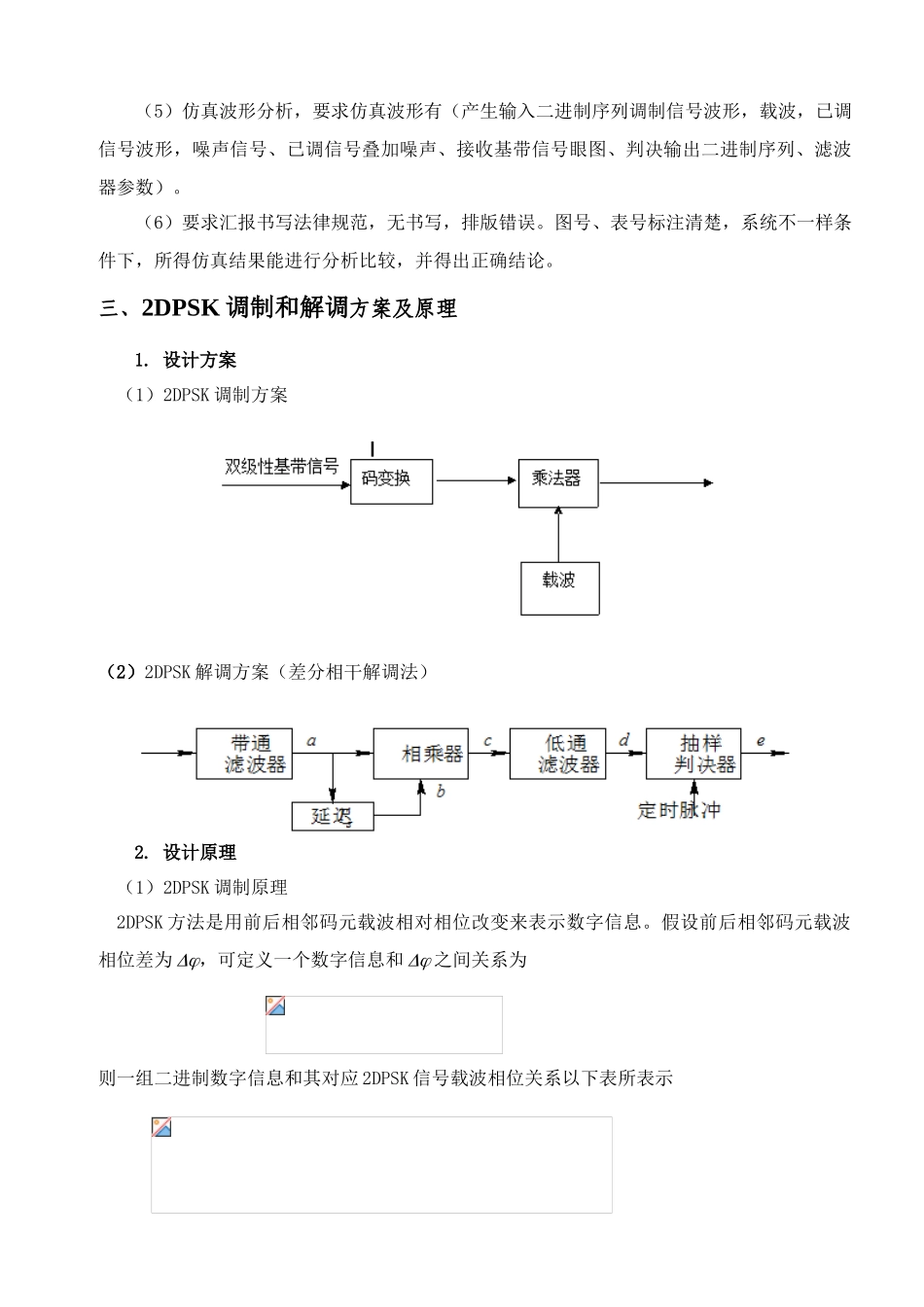

（职业技术学院）《通信原理课程设计》汇报设计题目：基于 Systemview2DPSK 系统分析和设计专业班级： 学生姓名： 学生学号： 指导老师： 时 间： 5 月 20 日 一、课程设计题目 基于 Systemview2DPSK 系统分析和设计二、课程设计要求（1）设计一数字基带或频带通信系统，包含发送滤波器，调制，解调和接收滤波器等；（2）调制方法可实行 2ASK，2FSK，2PSK 或 2DPSK；（3）依据所学通信原理知识，设计各个模块参数（如码元速率，载波频率等）；（4）通信系统设计利用 Systemview 仿真实现实现；（5）仿真波形分析，要求仿真波形有（产生输入二进制序列调制信号波形，载波，已调信号波形，噪声信号、已调信号叠加噪声、接收基带信号眼图、判决输出二进制序列、滤波器参数）。（6）要求汇报书写法律规范，无书写，排版错误。图号、表号标注清楚，系统不一样条件下，所得仿真结果能进行分析比较，并得出正确结论。三、2DPSK 调制和解调方案及原理1. 设计方案（1）2DPSK 调制方案（2）2DPSK 解调方案（差分相干解调法）2. 设计原理 （1）2DPSK 调制原理2DPSK 方法是用前后相邻码元载波相对相位改变来表示数字信息。假设前后相邻码元载波相位差为 Dj，可定义一个数字信息和 Dj 之间关系为则一组二进制数字信息和其对应 2DPSK 信号载波相位关系以下表所表示数字信息和 Dj 之间关系也能够定义为2DPSK 信号调制过程波形图 1 所表示。 图 1 2DPSK 信号调制过程波形能够看出，2DPSK 信号实现方法能够实行：首先对二进制数字基带信号进行差分编码，将绝对码表示二进制信息变换为用相对码表示二进制信息，然后再进行绝对调相，从而产生二进制差分相位键控信号。（2）2DPSK 解调原理（差分相干解调法） 此方案是直接比较前后码元相位差，从而恢复发送二进制数字信息。因为解调同时完成了码反变换作用， 故解调器中不需要码反变换器。因为差分相干解调方法不需要专门相干载波，所以是一个非相干解调方法。各点波形以下图所表示。 1 0 0 1 0 1 1 0四、2DPSK 调制和解调各仿真模块参数设计及仿真结果1、系统搭建及参数设置（1）基础系统Token0：PN 码源，参数为 Amp＝1v、Offset＝0v、Rate＝50Hz、No.of levels＝2；Token1、5、15、17、22、28、30:观察窗；Token6、29：乘法器Token 7: 载波信号源，参数：Amp＝1v、Offset＝0v、Rate＝100Hz,phase=0deg；Token27：带通滤波器，上限频率为1000 Hz，下限...
