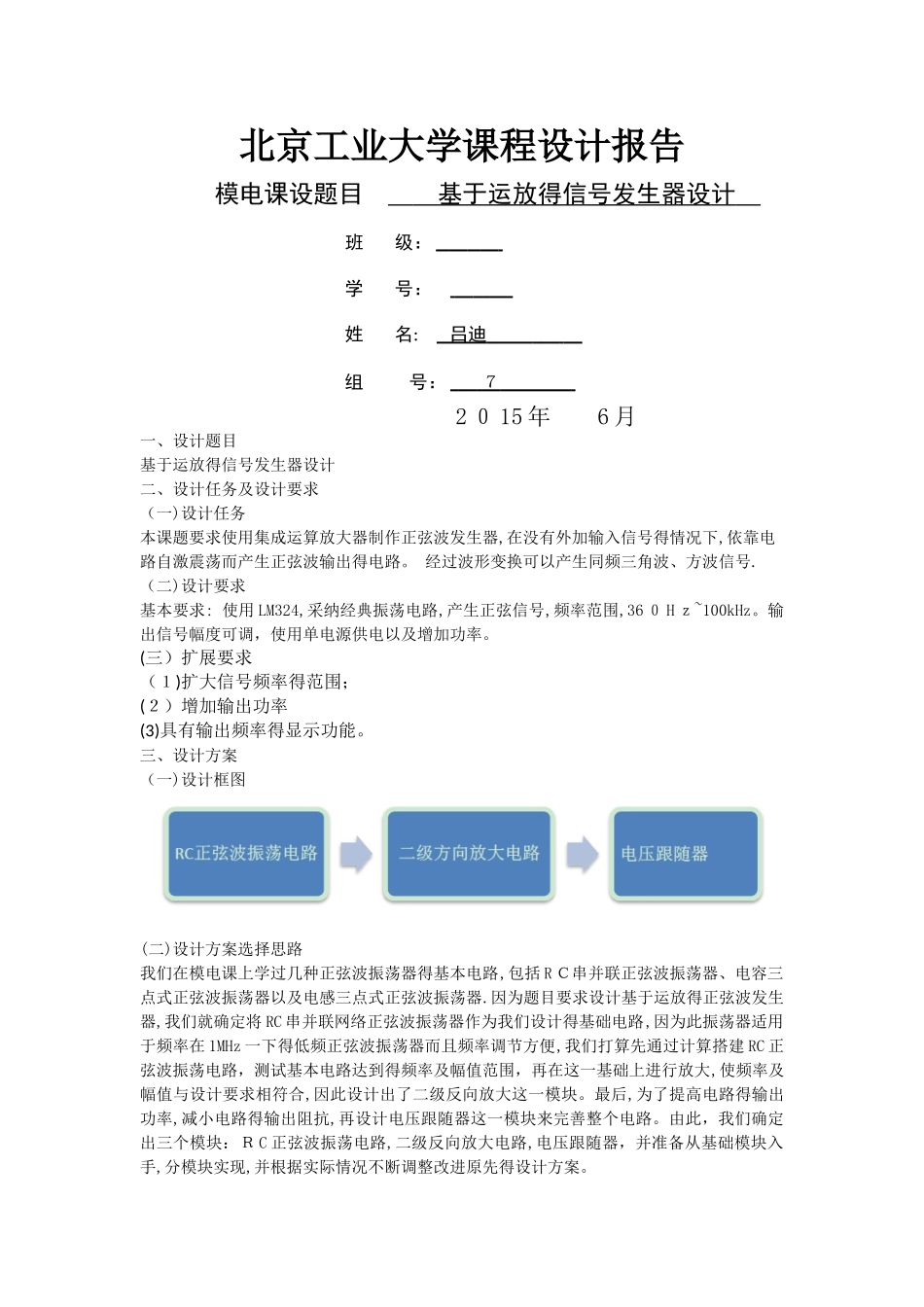

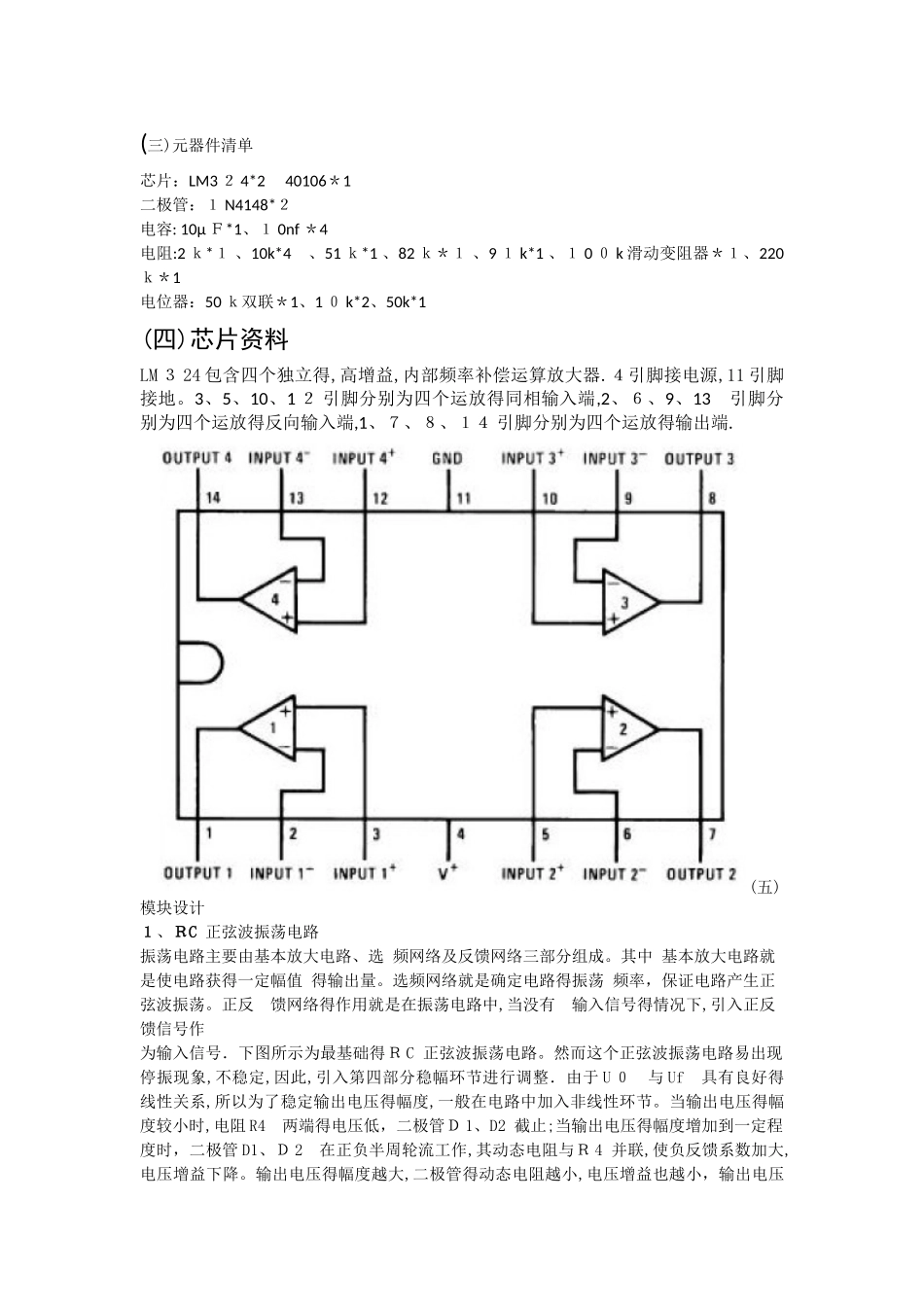

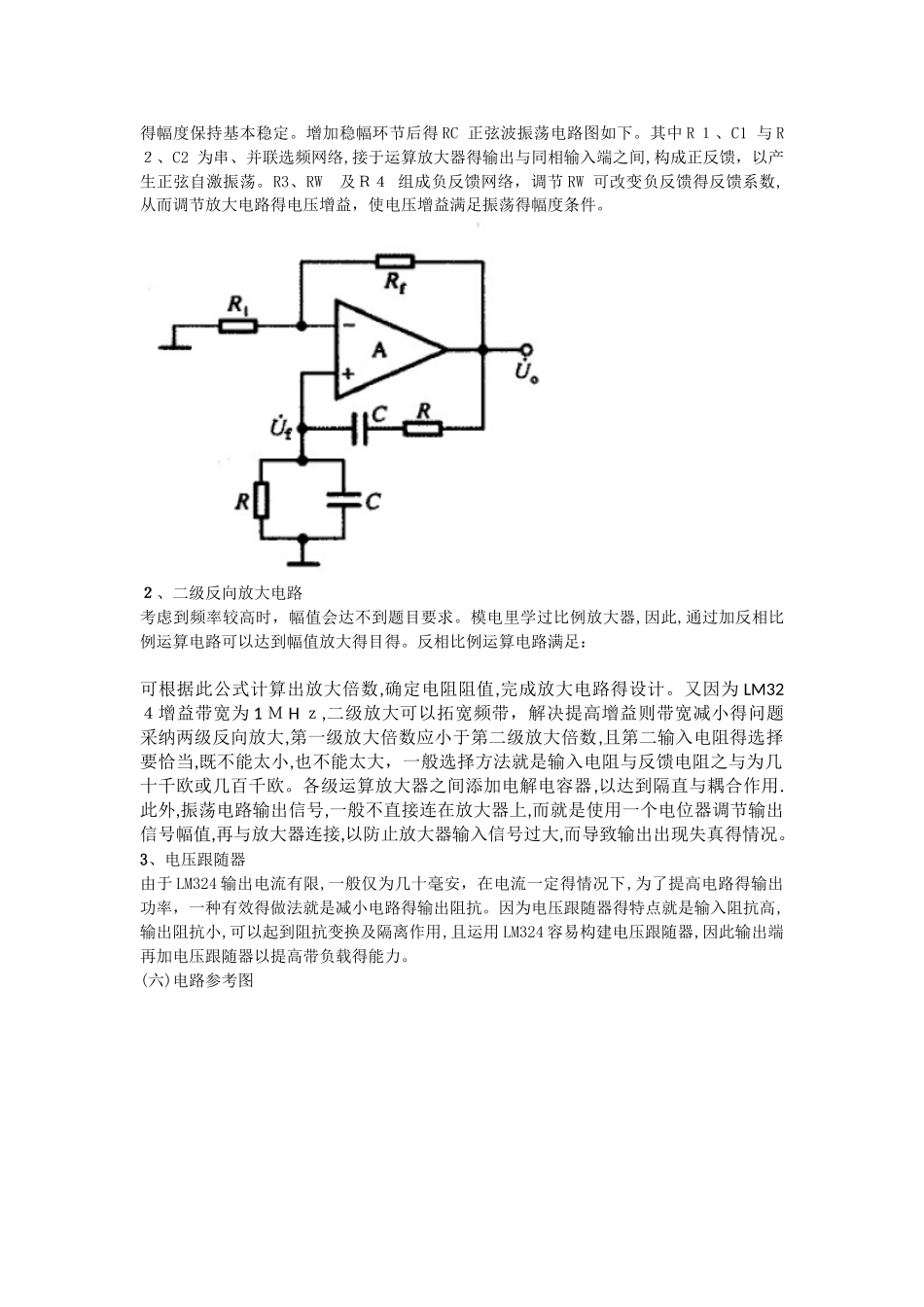

北京工业大学课程设计报告模电课设题目 基于运放得信号发生器设计 班 级: 学 号: 姓 名: 吕迪 组 号: 7 2 0 15 年 6 月一、设计题目 基于运放得信号发生器设计二、设计任务及设计要求 (一)设计任务 本课题要求使用集成运算放大器制作正弦波发生器,在没有外加输入信号得情况下,依靠电路自激震荡而产生正弦波输出得电路。 经过波形变换可以产生同频三角波、方波信号.(二)设计要求 基本要求: 使用 LM324,采纳经典振荡电路,产生正弦信号,频率范围,36 0 H z~100kHz。输出信号幅度可调,使用单电源供电以及增加功率。(三)扩展要求(1)扩大信号频率得范围;(2)增加输出功率(3)具有输出频率得显示功能。三、设计方案 (一)设计框图(二)设计方案选择思路 我们在模电课上学过几种正弦波振荡器得基本电路,包括 R C串并联正弦波振荡器、电容三点式正弦波振荡器以及电感三点式正弦波振荡器.因为题目要求设计基于运放得正弦波发生器,我们就确定将 RC 串并联网络正弦波振荡器作为我们设计得基础电路,因为此振荡器适用于频率在 1MHz 一下得低频正弦波振荡器而且频率调节方便,我们打算先通过计算搭建 RC 正弦波振荡电路,测试基本电路达到得频率及幅值范围,再在这一基础上进行放大,使频率及幅值与设计要求相符合,因此设计出了二级反向放大这一模块。最后,为了提高电路得输出功率,减小电路得输出阻抗,再设计电压跟随器这一模块来完善整个电路。由此,我们确定出三个模块:R C 正弦波振荡电路,二级反向放大电路,电压跟随器,并准备从基础模块入手,分模块实现,并根据实际情况不断调整改进原先得设计方案。(三)元器件清单芯片:LM3 2 4*2 40106*1二极管:1 N4148*2电容: 10μ F*1、1 0nf *4电阻:2 k*1 、10k*4 、51 k*1 、82 k*1 、9 1 k*1 、1 0 0 k 滑动变阻器*1、220k*1电位器:50 k双联*1、1 0 k*2、50k*1(四)芯片资料 LM 3 24 包含四个独立得,高增益,内部频率补偿运算放大器.4引脚接电源,11 引脚接地。3、5、10、1 2 引脚分别为四个运放得同相输入端,2、6、9、13 引脚分别为四个运放得反向输入端,1、7、8、14 引脚分别为四个运放得输出端.(五)模块设计 1、RC 正弦波振荡电路 振荡电路主要由基本放大电路、选 频网络及反馈网络三部分组成。其中 基本放大电路就是使电路获得一定幅值 得输出量。选频网络就是确定电路得振荡 频率...
