基土钎探工程技术交底

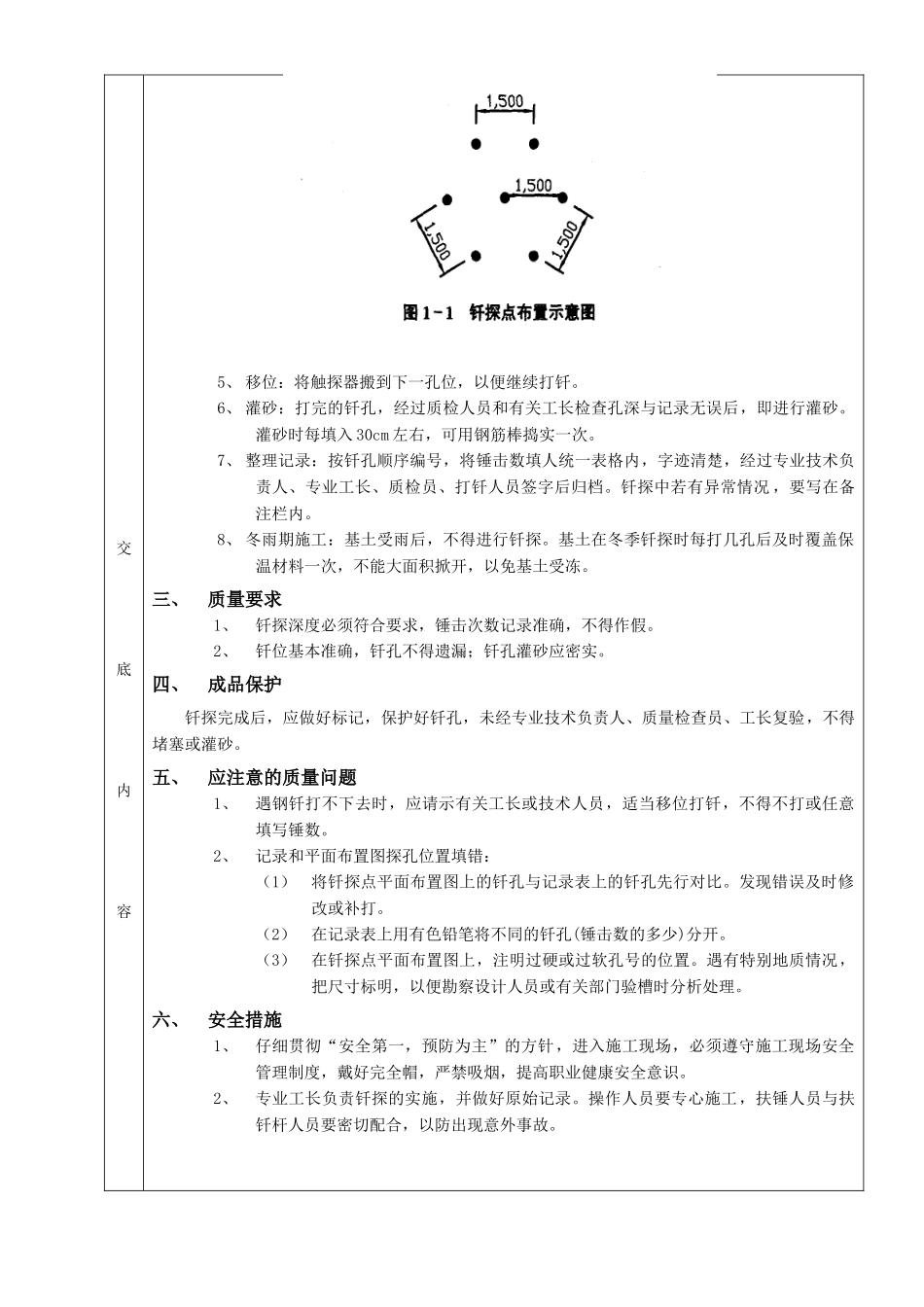

基土钎探 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容一、施工准备（一） 材料要求砂：一般为中砂。（二） 主要机具1、工打钎：一般钢钎，用直径 φ22～25mm 的钢筋制成，钎头是 60°尖锥形状，钎长1.8～2.1m；穿心锤(重 10kg)。2、机械打钎：轻便触探器。3、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。（三） 作业条件1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，根据钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求 ，当设计无要求时，应按法律规范规定执行，也可参照表 l-l 执行。表 1-1槽宽（cm）排列方式及图示间距（m）深度（m）小于 80中心一排1.51.580～200两边错开1.51.5大于 200梅花型1.52.1柱基梅花型1.5～2.01.5，并不浅于短边3、按钎探点平面布置图放线并撒白灰点。4、扦上每 30cm 预先划好横线。二、操作工艺（一） 工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二） 施工方法和技术要求1、 按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。2、 就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为 50cm，把触探杆垂直打入土层中。3、 记录锤击数：钎扦每打入土层 30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。4、 拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。交底内容5、 移位：将触探器搬到下一孔位，以便继续打钎。6、 灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入 30cm 左右，可用钢筋棒捣实一次。7、 整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况 ，要写在备注栏内。8、 冬雨期施工：基土受雨后，不得进行钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻。三、质量要求1、钎探深度必须符合要求，锤击次数记录准确，不得作假。2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。四、成品保护钎探完成后，应做好标记，...
