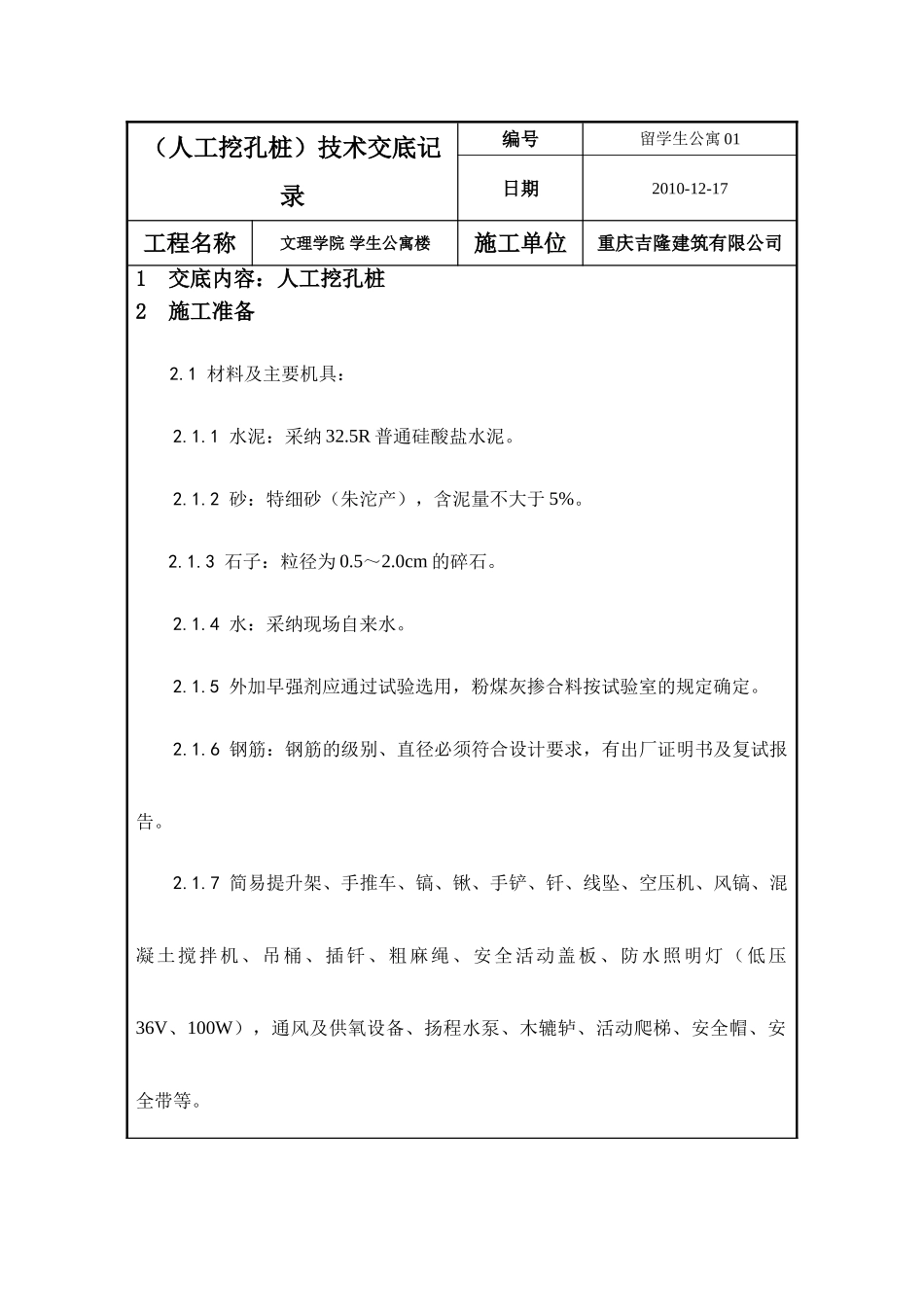

（人工挖孔桩）技术交底记录编号留学生公寓 01日期2010-12-17工程名称文理学院 学生公寓楼施工单位重庆吉隆建筑有限公司1 交底内容：人工挖孔桩2 施工准备 2.1 材料及主要机具： 2.1.1 水泥：采纳 32.5R 普通硅酸盐水泥。 2.1.2 砂：特细砂（朱沱产），含泥量不大于 5%。2.1.3 石子：粒径为 0.5～2.0cm 的碎石。 2.1.4 水：采纳现场自来水。 2.1.5 外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确定。 2.1.6 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。 2.1.7 简易提升架、手推车、镐、锹、手铲、钎、线坠、空压机、风镐、混凝土搅拌机、吊桶、插钎、粗麻绳、安全活动盖板、防水照明灯（低压36V、100W），通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。（人工挖孔桩）技术交底记录编号留学生公寓 01日期2010-12-17工程名称文理学院 学生公寓楼施工单位重庆吉隆建筑有限公司 2.1.8 模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方等。 2.2 作业条件： 2.2.1 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。 2.2.2 按基础平面图，设置桩位轴线、定位点；砌井圈。测定高程水准点。放线工序完成。 3 操作工艺 3.1 工艺流程： 放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架→安装吊桶、照明、活动盖板、水泵等→开挖吊运第二节桩孔土方(修边)→先拆第一节模板、支第二节护壁模板(放附加钢筋)→浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼导管→浇筑桩身砼(随浇随振)→桩顶位置。 3.2 放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）（人工挖孔桩）技术交底记录编号留学生公寓 01日期2010-12-17工程名称文理学院 学生公寓楼施工单位重庆吉隆建筑有限公司的圆周。砖砌井圈作为桩孔开挖尺寸线。孔位线定好之后，经检验合格后开挖。 3.3 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一...
