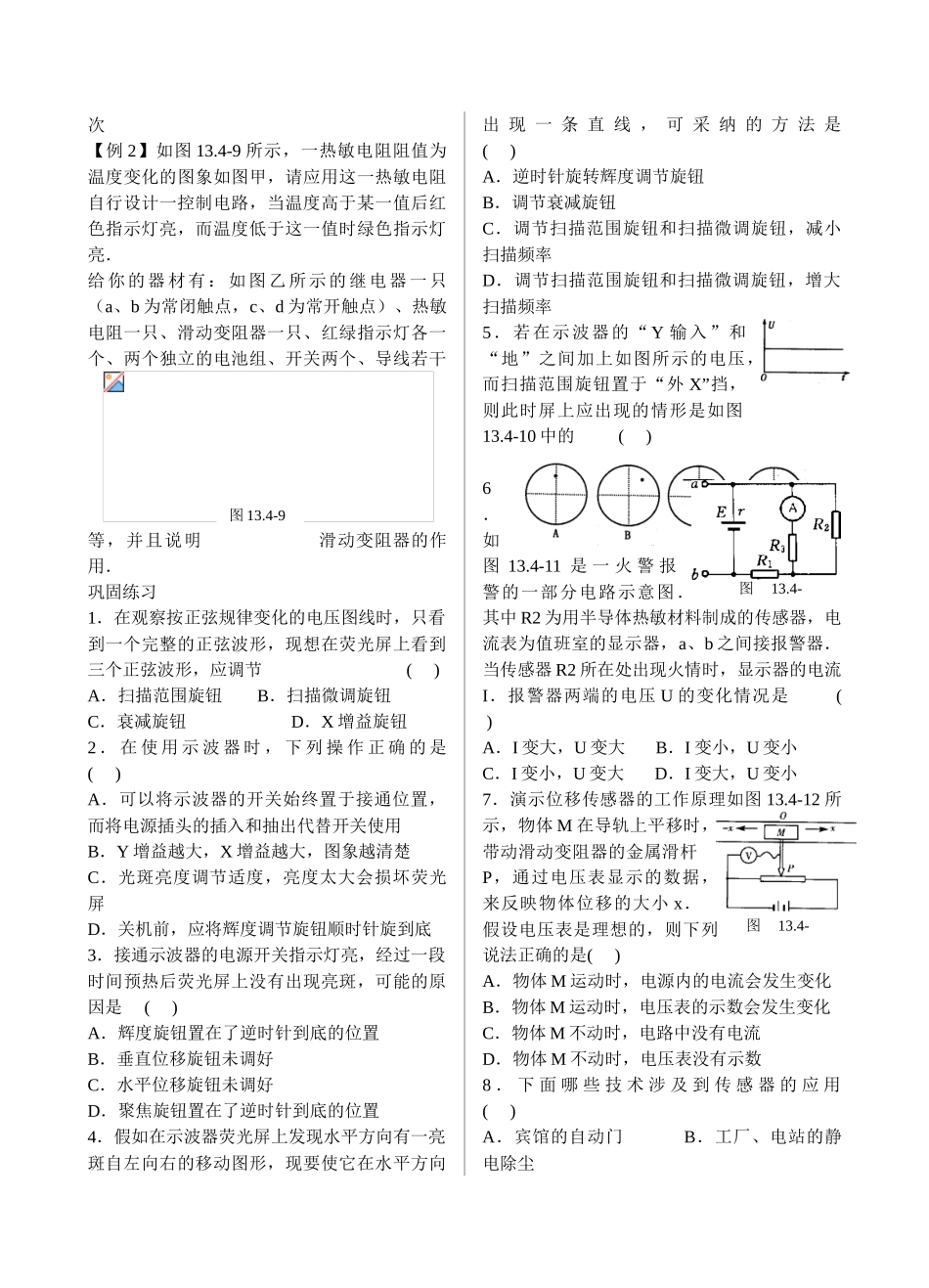

13.4 实验：练习使用示波器 传感器的简单应用练习使用示波器熟悉示波器的面板⑴ 辉度调节旋钮¤——用来调节图象亮度．⑵ 聚 焦 调 节 旋 钮 ⊙——．⑶ 辅 助 聚 焦 刻 钮 ○——与⊙配合使用可使电子束会聚成一细束，在屏上出现小亮斑，使图象线条清楚．⑷ 电源开关．⑸ 指 示 灯 — — 电 源接通时指示灯明亮．⑹ 竖 直 位 移 旋 钮——用来调节图象在竖直方向的位置．⑺ 水平位移旋钮——用来调节图象在水平方向的位置．Y⑻增益旋钮——用来图象在竖直方向的幅度．X⑼增益旋钮——用来图象在水平方向的幅度．⑽ 衰减调节旋钮——有 1．10．100．1000 四档，“1”档不衰减，其余各档分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图 象 左 竖 直 方 向 的 幅 度 依 次 减 为 前 一 档 的1/10，最右边的正弦符号“”档不是衰减，而是指由机内自行提供竖直方向按正弦规律变化的沟通电压．⑾ 扫描范围旋钮——用来改变扫描电压的频率范围，有四个档，左边第一档是 10～100Hz，向右旋转每升高一档，扫描频率增大 10 倍．最右边是“外 x”档，使用这一档时机内不提供扫描电压，水平方向的电压可以从外部输入．⑿ 扫描微调旋钮——使扫描电压的频率在选定的范围内连续变化．“Y⒀输入”．“X 输入”．“地”——分别为对应方向的信号输入电压的接线柱和公共接地的接线柱．⒁ 交直流选择开关，置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让沟通信号通过，而隔断直流成分．⒂ 同步极性选择开关——置于“+”位置，正弦曲线从正半周开始；置于“-”位置，正弦曲线从负半周开始．典型例题【例 1】 如图 13.4-2 为一信号源．(1)若要观察此信号源发出的正弦沟通信号的波形，应将信号源的 a 端与示波器面板上的 接线柱相连，b 端与 接线柱相连．(2)若示波器所显示的输入波形如图所示，要将波形上移 ，应调节面板上的 旋钮；要使此波形横向展宽，应调节 旋钮；要使屏上能够显示 3 个完整的波形，应调节 旋钮．【例 2】要用示波器测量图 13.4-3 中通过 R 的电流（R=2Ω），请回答下列问题：① 扫描频率．DC．AC．Y 增益．水平．竖直位移．衰减等旋钮如何转动？② 应如何接到示波器上进行测量？③ 假如将衰减置于 10 挡，光点距原点下方 4 格那么通过 R 的电流多大？④ 假如光点在原点的...
