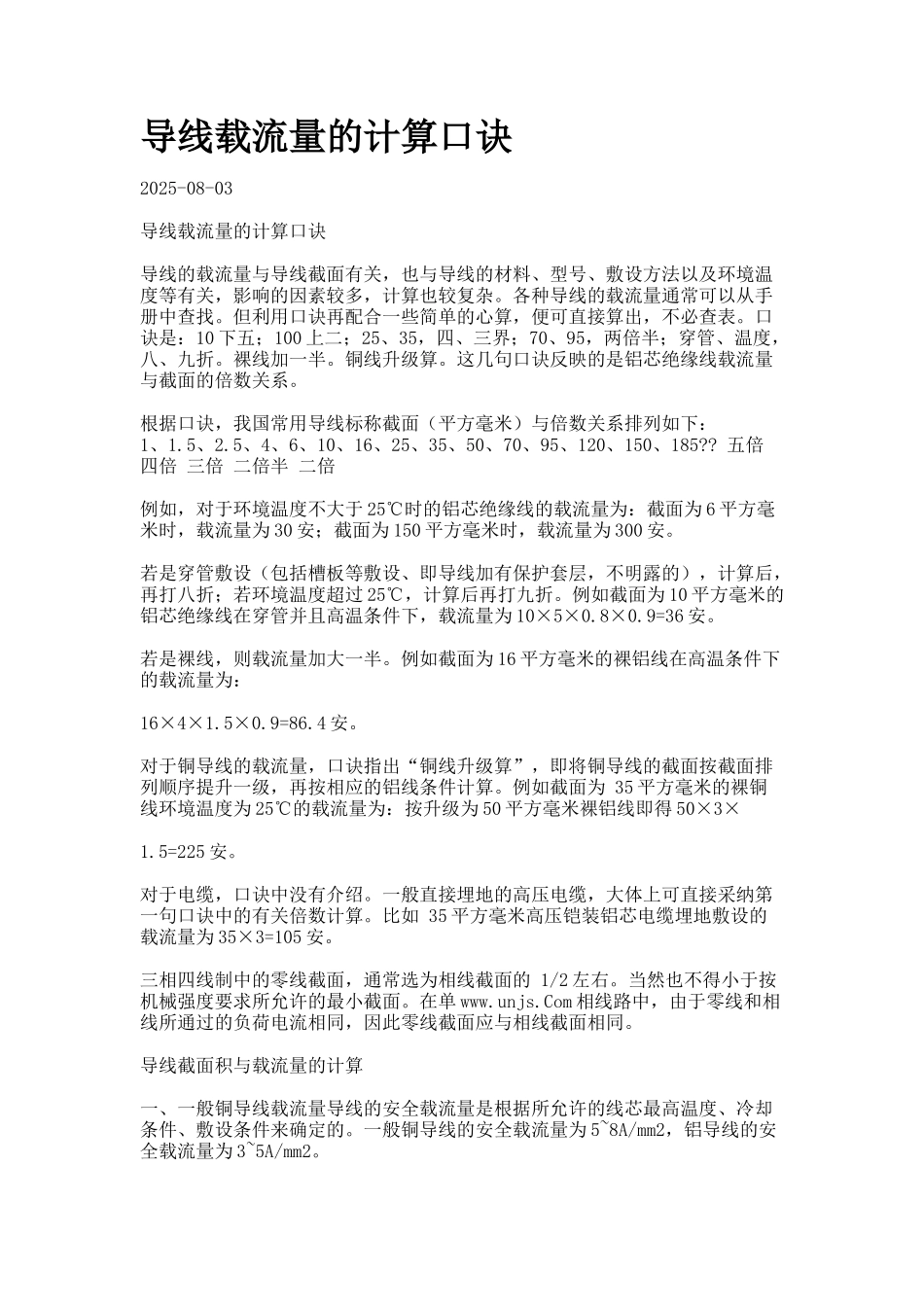

导线载流量的计算口诀

导线载流量的计算口诀2025-08-03 导线载流量的计算口诀导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。口诀是：10 下五；100 上二；25、35，四、三界；70、95，两倍半；穿管、温度，八、九折。裸线加一半。铜线升级算。这几句口诀反映的是铝芯绝缘线载流量与截面的倍数关系。根据口诀，我国常用导线标称截面（平方毫米）与倍数关系排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185?? 五倍 四倍 三倍 二倍半 二倍例如，对于环境温度不大于 25℃时的铝芯绝缘线的载流量为：截面为 6 平方毫米时，载流量为 30 安；截面为 150 平方毫米时，载流量为 300 安。若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过 25℃，计算后再打九折。例如截面为 10 平方毫米的铝芯绝缘线在穿管并且高温条件下，载流量为 10×5×0.8×0.9=36 安。若是裸线，则载流量加大一半。例如截面为 16 平方毫米的裸铝线在高温条件下的载流量为：16×4×1.5×0.9=86.4 安。对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的截面按截面排列顺序提升一级，再按相应的铝线条件计算。例如截面为 35 平方毫米的裸铜线环境温度为 25℃的载流量为：按升级为 50 平方毫米裸铝线即得 50×3×1.5=225 安。对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采纳第一句口诀中的有关倍数计算。比如 35 平方毫米高压铠装铝芯电缆埋地敷设的载流量为 35×3=105 安。三相四线制中的零线截面，通常选为相线截面的 1/2 左右。当然也不得小于按机械强度要求所允许的最小截面。在单 www.unjs.Com 相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。如：2.5 mm2 BVV 铜导线安全载流量的推举值 2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推举值 4×8A/mm2=32A二、计算铜导线...
