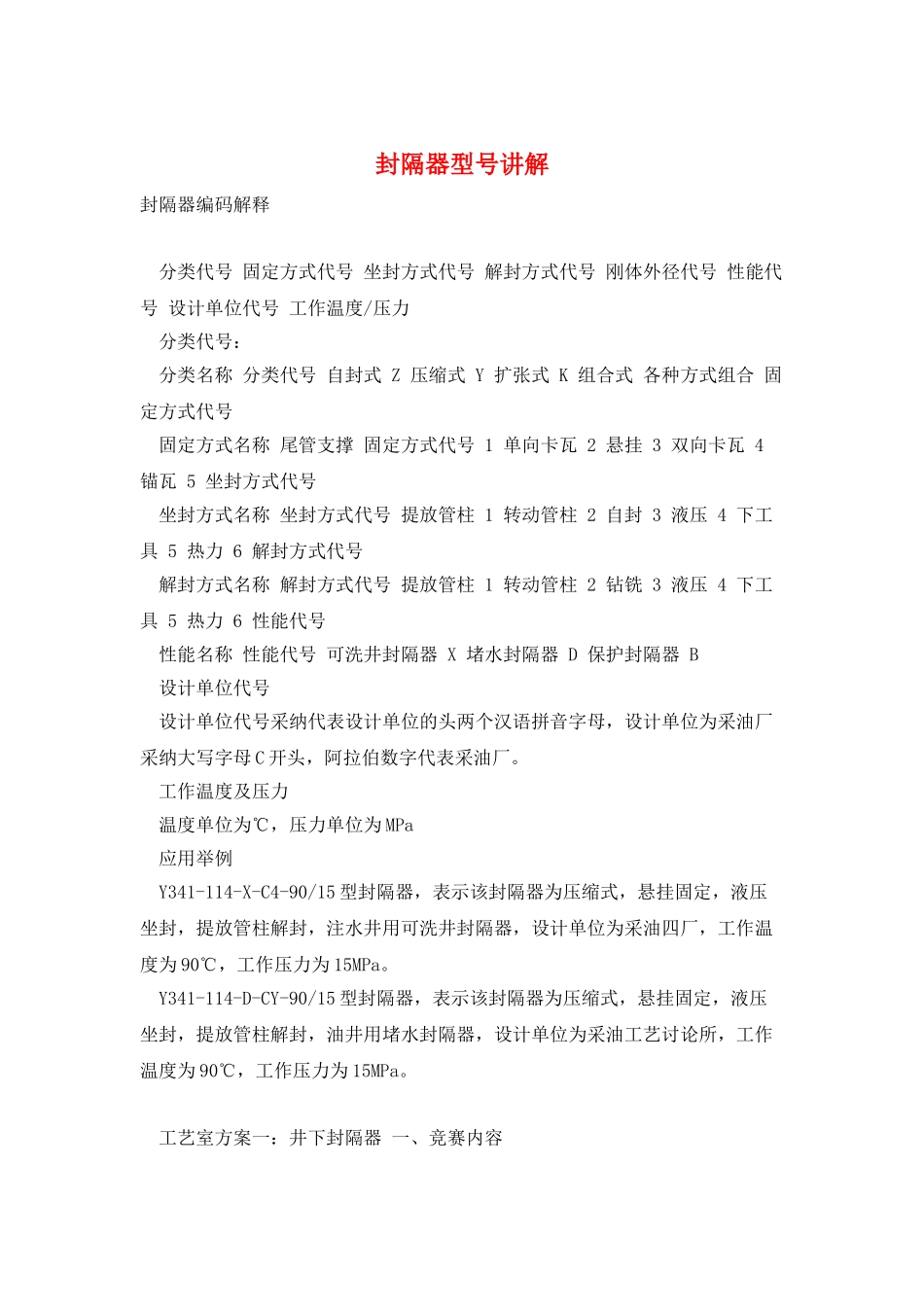

封隔器型号讲解

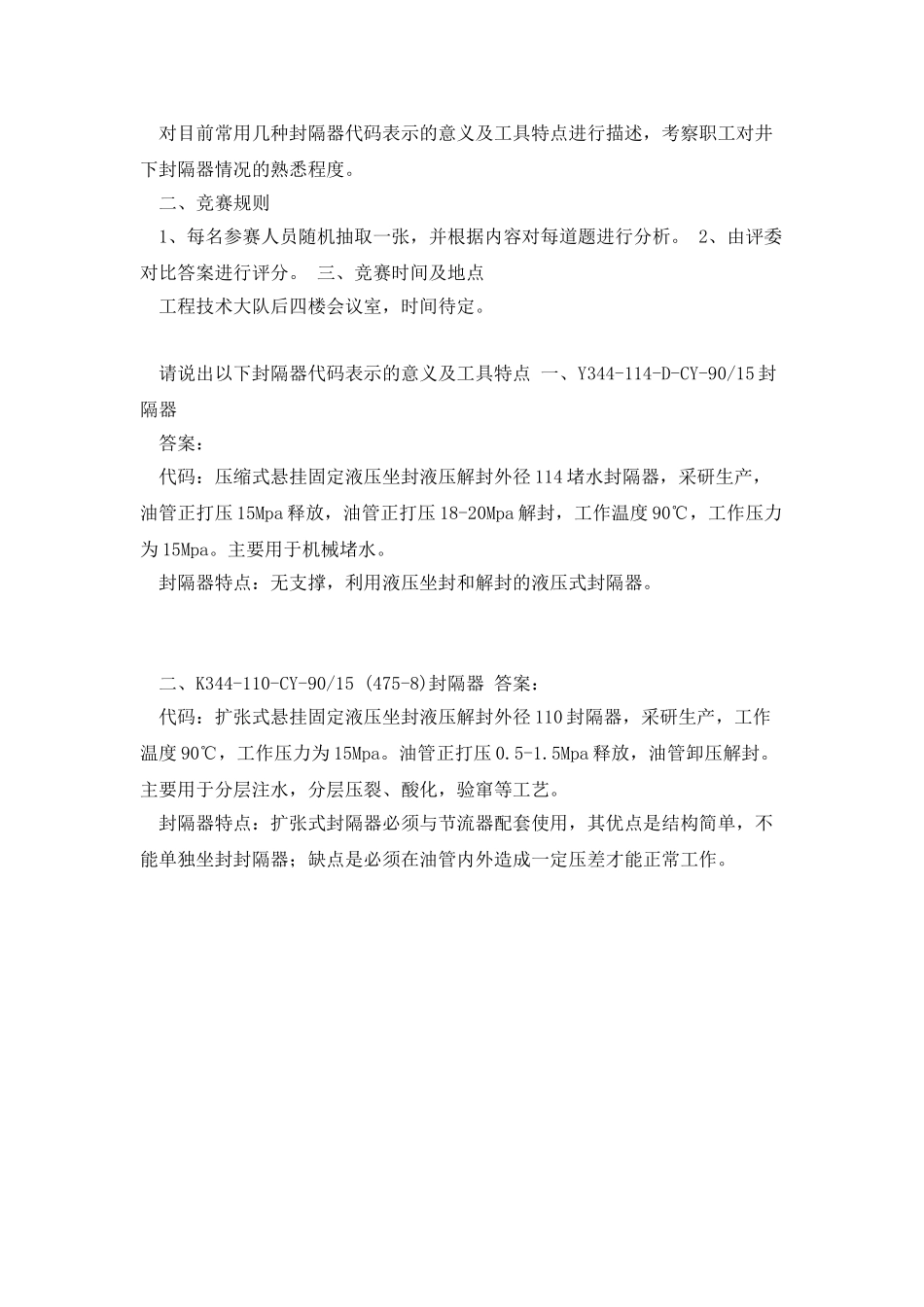

封隔器型号讲解封隔器编码解释 分类代号 固定方式代号 坐封方式代号 解封方式代号 刚体外径代号 性能代号 设计单位代号 工作温度/压力 分类代号： 分类名称 分类代号 自封式 Z 压缩式 Y 扩张式 K 组合式 各种方式组合 固定方式代号 固定方式名称 尾管支撑 固定方式代号 1 单向卡瓦 2 悬挂 3 双向卡瓦 4 锚瓦 5 坐封方式代号 坐封方式名称 坐封方式代号 提放管柱 1 转动管柱 2 自封 3 液压 4 下工具 5 热力 6 解封方式代号 解封方式名称 解封方式代号 提放管柱 1 转动管柱 2 钻铣 3 液压 4 下工具 5 热力 6 性能代号 性能名称 性能代号 可洗井封隔器 X 堵水封隔器 D 保护封隔器 B 设计单位代号 设计单位代号采纳代表设计单位的头两个汉语拼音字母，设计单位为采油厂采纳大写字母 C 开头，阿拉伯数字代表采油厂。 工作温度及压力 温度单位为℃，压力单位为 MPa 应用举例 Y341-114-X-C4-90/15 型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，注水井用可洗井封隔器，设计单位为采油四厂，工作温度为 90℃，工作压力为 15MPa。 Y341-114-D-CY-90/15 型封隔器，表示该封隔器为压缩式，悬挂固定，液压坐封，提放管柱解封，油井用堵水封隔器，设计单位为采油工艺讨论所，工作温度为 90℃，工作压力为 15MPa。 工艺室方案一：井下封隔器 一、竞赛内容 对目前常用几种封隔器代码表示的意义及工具特点进行描述，考察职工对井下封隔器情况的熟悉程度。 二、竞赛规则 1、每名参赛人员随机抽取一张，并根据内容对每道题进行分析。 2、由评委对比答案进行评分。 三、竞赛时间及地点 工程技术大队后四楼会议室，时间待定。 请说出以下封隔器代码表示的意义及工具特点 一、Y344-114-D-CY-90/15 封隔器 答案： 代码：压缩式悬挂固定液压坐封液压解封外径 114 堵水封隔器，采研生产，油管正打压 15Mpa 释放，油管正打压 18-20Mpa 解封，工作温度 90℃，工作压力为 15Mpa。主要用于机械堵水。 封隔器特点：无支撑，利用液压坐封和解封的液压式封隔器。 二、K344-110-CY-90/15 (475-8)封隔器 答案： 代码：扩张式悬挂固定液压坐封液压解封外径 110 封隔器，采研生产，工作温度 90℃，工作压力为 15Mpa。油管正打压 0.5-1.5Mpa 释放，油管卸压解封。主要用于分层注水，分层压裂、酸化，验窜等工艺。 封隔器特点：扩张式封隔器必须与节流器配套使用，其优点是结构简单，不能单独坐封封隔器；缺点是必须在油管内外造成一定压差才能正常工作。
