工业组态结课论文VIP专享

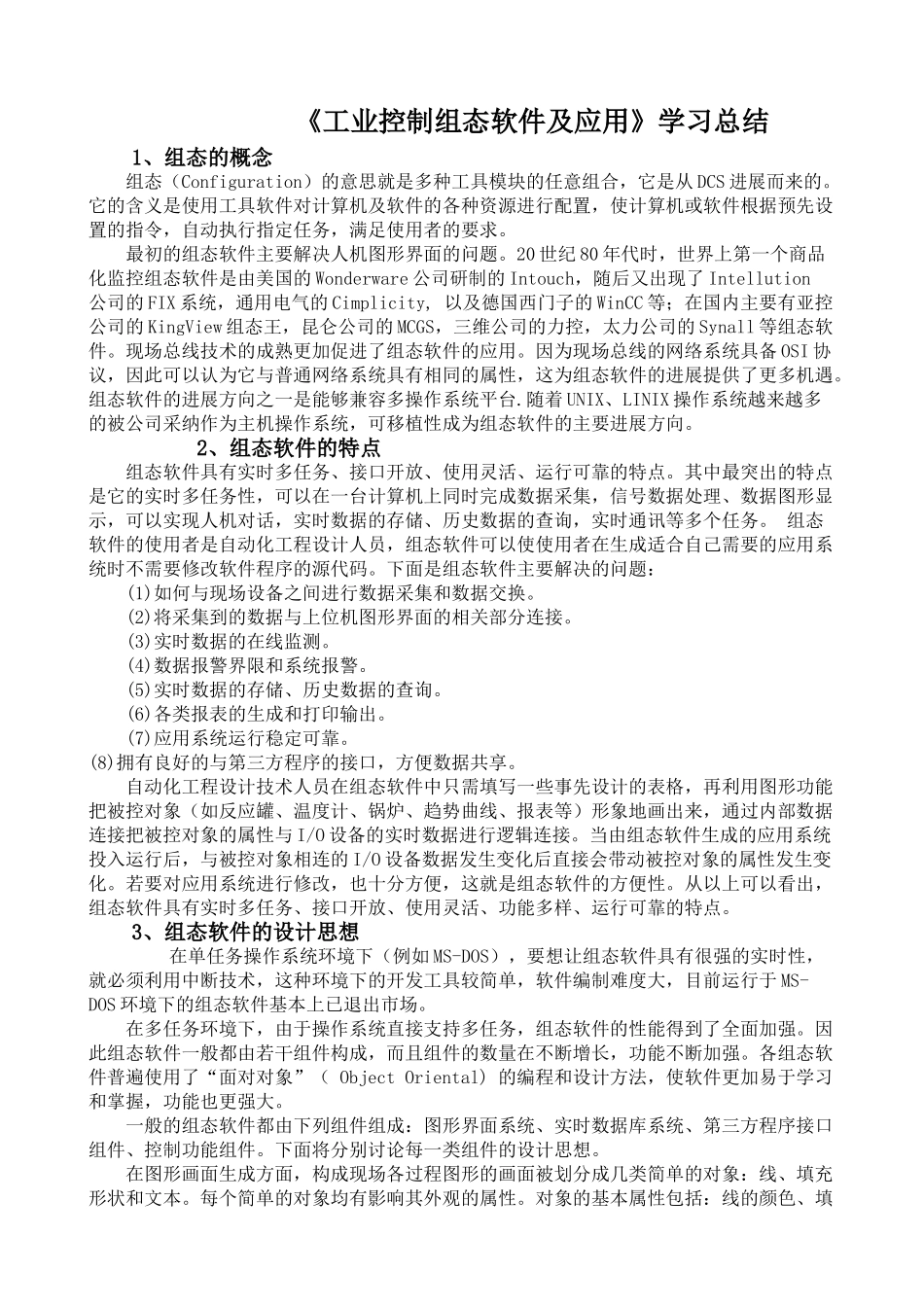

《工业控制组态软件及应用》学习总结课程名称_ 工业控制组态软件及应用 学 院_ 机械与控制工程学院 专业班级_ 学 号 姓 名 ________________ 指导老师_ _______________2012 年 11 月 29 日《工业控制组态软件及应用》学习总结1、组态的概念组态（Configuration）的意思就是多种工具模块的任意组合，它是从 DCS 进展而来的。它的含义是使用工具软件对计算机及软件的各种资源进行配置，使计算机或软件根据预先设置的指令，自动执行指定任务，满足使用者的要求。最初的组态软件主要解决人机图形界面的问题。20 世纪 80 年代时，世界上第一个商品化监控组态软件是由美国的 Wonderware 公司研制的 Intouch，随后又出现了 Intellution 公司的 FIX 系统，通用电气的 Cimplicity, 以及德国西门子的 WinCC 等；在国内主要有亚控公司的 KingView 组态王，昆仑公司的 MCGS，三维公司的力控，太力公司的 Synall 等组态软件。现场总线技术的成熟更加促进了组态软件的应用。因为现场总线的网络系统具备 OSI 协议，因此可以认为它与普通网络系统具有相同的属性，这为组态软件的进展提供了更多机遇。组态软件的进展方向之一是能够兼容多操作系统平台.随着 UNIX、LINIX 操作系统越来越多的被公司采纳作为主机操作系统，可移植性成为组态软件的主要进展方向。2、组态软件的特点组态软件具有实时多任务、接口开放、使用灵活、运行可靠的特点。其中最突出的特点是它的实时多任务性，可以在一台计算机上同时完成数据采集，信号数据处理、数据图形显示，可以实现人机对话，实时数据的存储、历史数据的查询，实时通讯等多个任务。 组态软件的使用者是自动化工程设计人员，组态软件可以使使用者在生成适合自己需要的应用系统时不需要修改软件程序的源代码。下面是组态软件主要解决的问题： (1)如何与现场设备之间进行数据采集和数据交换。(2)将采集到的数据与上位机图形界面的相关部分连接。(3)实时数据的在线监测。(4)数据报警界限和系统报警。(5)实时数据的存储、历史数据的查询。(6)各类报表的生成和打印输出。(7)应用系统运行稳定可靠。(8)拥有良好的与第三方程序的接口，方便数据共享。 自动化工程设计技术人员在组态软件中只需填写一些事先设计的表格，再利用图形功能把被控对象（如反应罐、温度计、锅炉、趋势曲线、报表等）形象地画出来，通过内部数据连接把被控对象的属性与 I/O 设备的实时数据进行逻辑连接。当...
