常用CAE软件导入导出文件格式汇总2

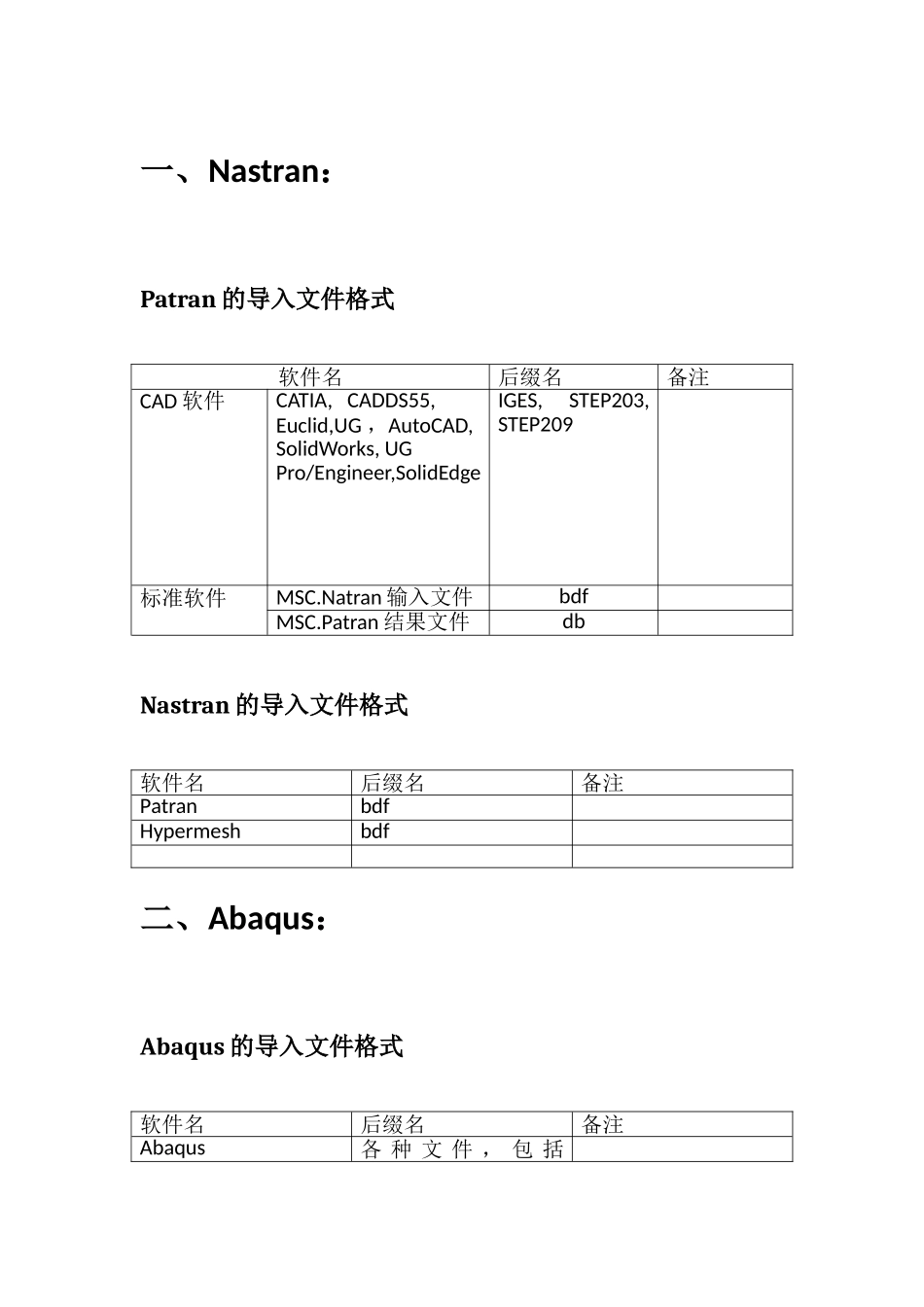

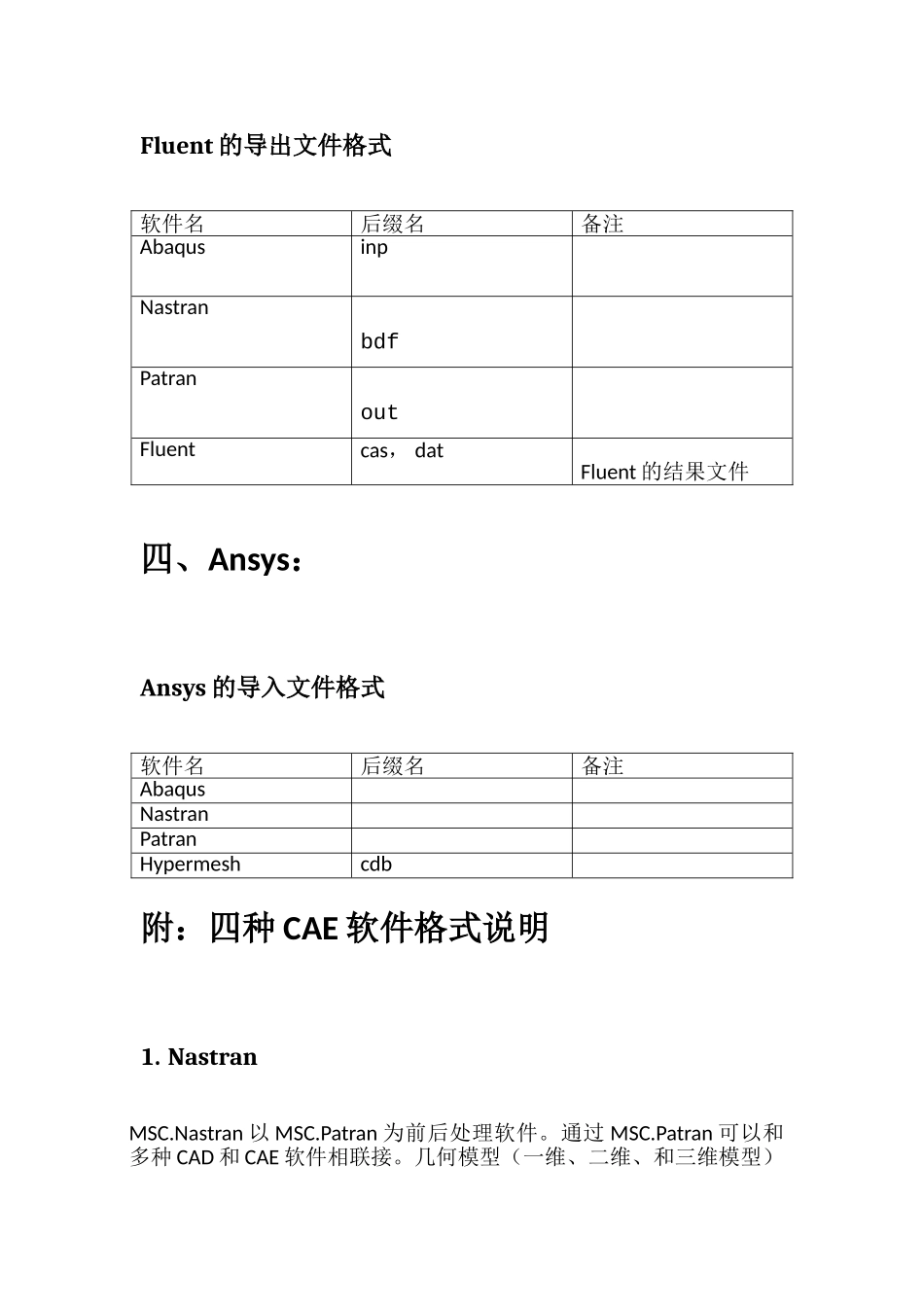

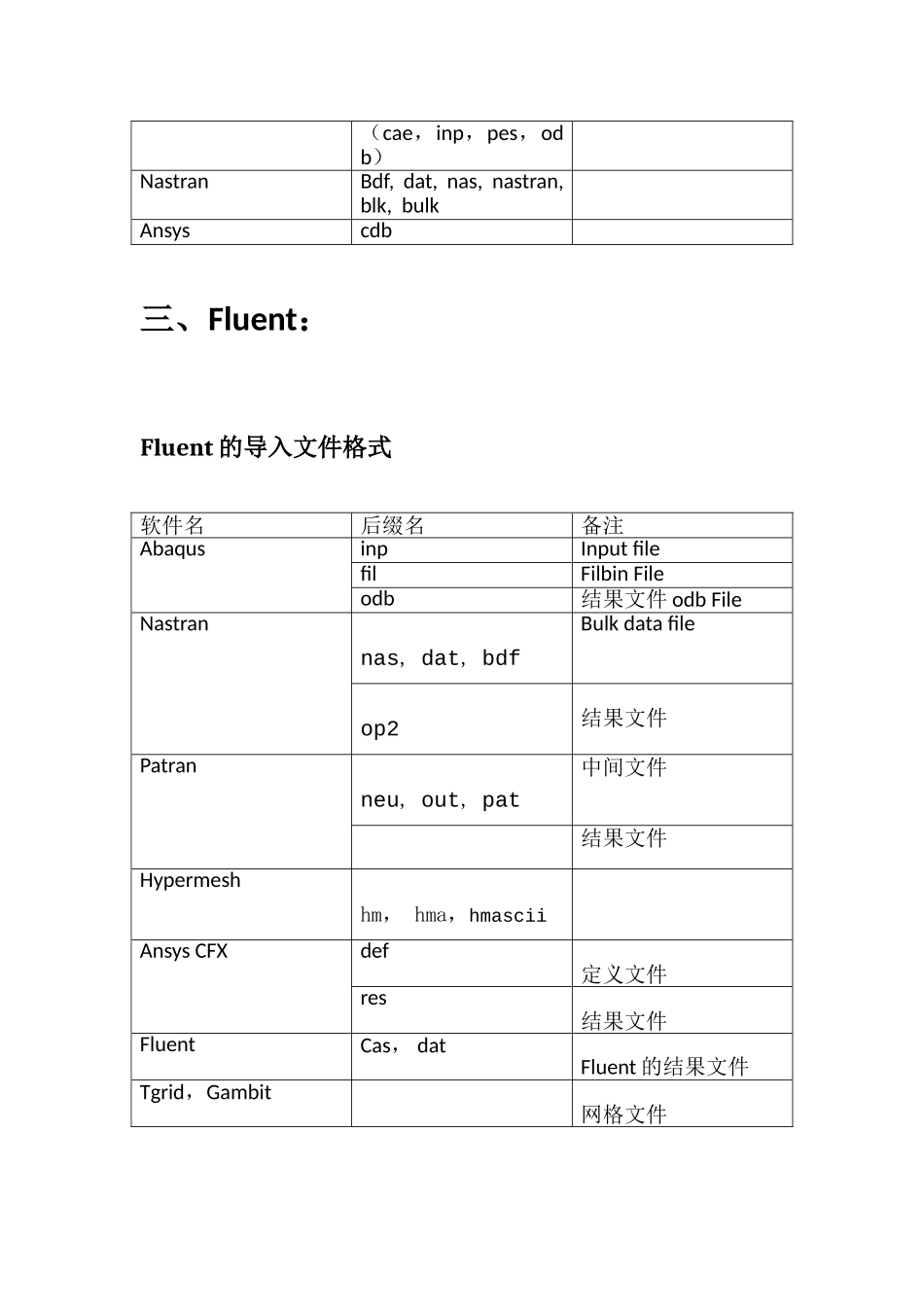

一、Nastran：Patran 的导入文件格式软件名后缀名备注CAD 软件CATIA, CADDS55,Euclid,UG ，AutoCAD,SolidWorks, UGPro/Engineer,SolidEdgeIGES, STEP203, STEP209标准软件MSC.Natran 输入文件bdfMSC.Patran 结果文件dbNastran 的导入文件格式软件名后缀名备注PatranbdfHypermeshbdf二、Abaqus：Abaqus 的导入文件格式软件名后缀名备注Abaqus各 种 文 件 ， 包 括（cae，inp，pes，odb）Nastran Bdf, dat, nas, nastran, blk, bulkAnsys cdb三、Fluent：Fluent 的导入文件格式软件名后缀名备注AbaqusinpInput filefilFilbin File odb结果文件 odb File Nastrannas, dat, bdf Bulk data fileop2结果文件 Patranneu, out, pat 中间文件结果文件Hypermeshhm， hma，hmasciiAnsys CFXdef定义文件res结果文件FluentCas， datFluent 的结果文件Tgrid，Gambit网格文件Fluent 的导出文件格式软件名后缀名备注AbaqusinpNastranbdf Patranout Fluentcas， datFluent 的结果文件四、Ansys：Ansys 的导入文件格式软件名后缀名备注AbaqusNastranPatranHypermeshcdb附：四种 CAE 软件格式说明1. NastranMSC.Nastran 以 MSC.Patran 为前后处理软件。通过 MSC.Patran 可以和多种 CAD 和 CAE 软件相联接。几何模型（一维、二维、和三维模型）可以调入 CAD 的模型，也可以在 MSC.Patran 里直接建立。在 Patran 和 Nastran 运行时，会生成许多文件，主要包括.db、.db.bkup、.bdf、.op2、.xdb、.f04、.f06、patran.ses.**、.jou，还有一些中间临时文件，在运行结束时会被自动删除，下面就这些主要文件作简要说明。1) .db 文件是 MSC.Patran 的数据库文件，用于保存各种几何信息和有限元模型的信息，它是 MSC.Patran 中最基本的文件。.db.bkup 文件是.db 文件的本分文件2) .bdf 文件是由 MSC.Patran 生成的、供 MSC.Nastran 读取的文件，其中保存着在 MSC.Patran 中所建立的有限元模型的所有信息， MSC.Nastran 就是根据 .dbf 文件来进行运算的。.bdf 文件可以用诸如 vi 和 notepad 等文本编辑其打开。 3) .op2 文件和.xdb 文件是 MSC.Nastran 计算结果输出文件，由MSC.Patran 来 读 取 并 进 行 后 置 处 理 。 MSC.Patran 根据.op2 或.xdb 文件的内容以图形、动画等形式将结果显示出来。选用.op2 还是.xdb 作为 MSC.Nastran 的输出文件，可...
