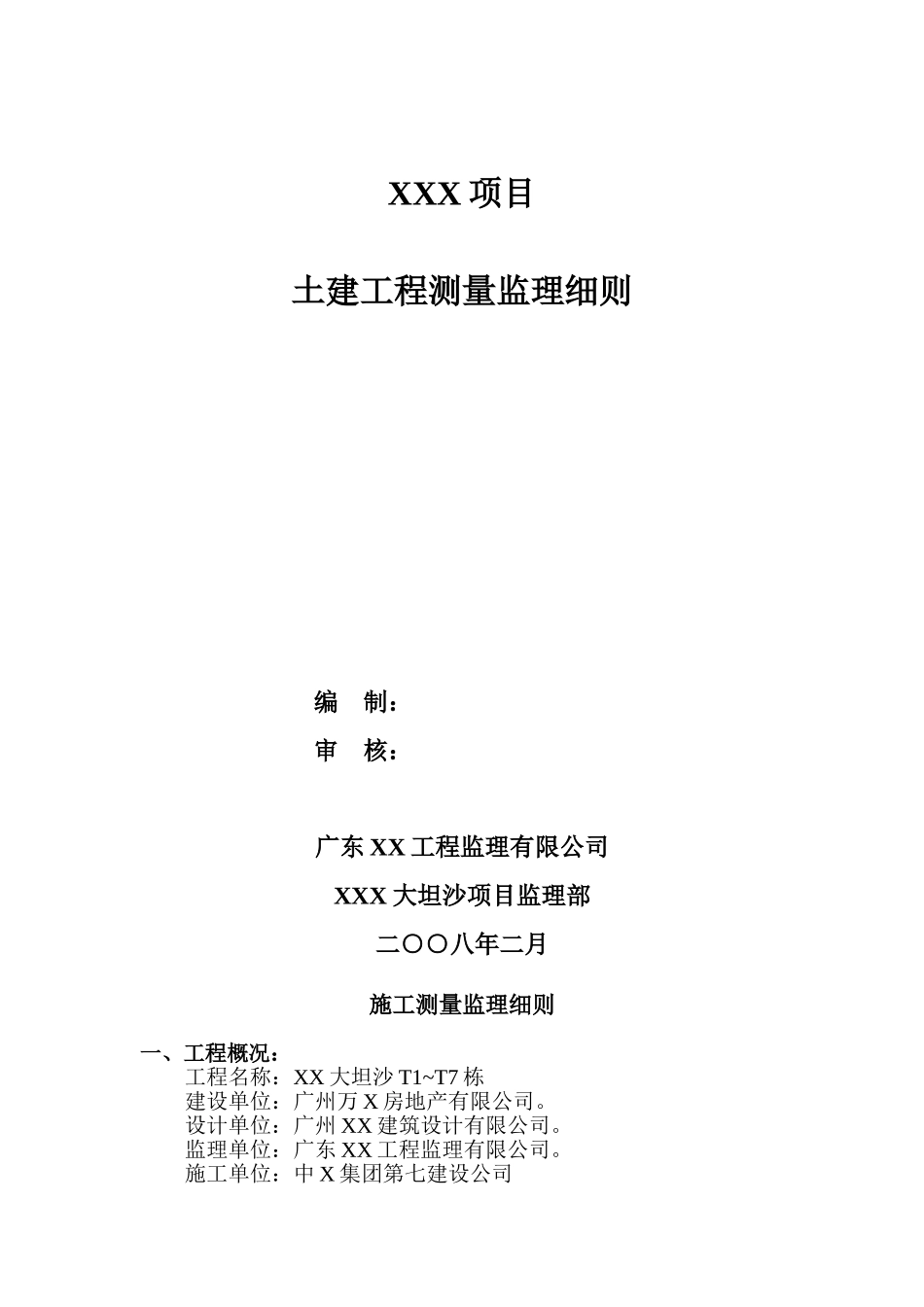

XXX 项目土建工程测量监理细则编 制： 审 核： 广东 XX 工程监理有限公司XXX 大坦沙项目监理部二○○八年二月施工测量监理细则一、工程概况：工程名称：XX 大坦沙 T1~T7 栋建设单位：广州万 X 房地产有限公司。设计单位：广州 XX 建筑设计有限公司。监理单位：广东 XX 工程监理有限公司。施工单位：中 X 集团第七建设公司工程概况：本工程可以由 T1~T7 七栋高层组成，其中地下一~二层连体，地面均为三十三层，。轴间平面整体呈矩型，建筑面积43582㎡，其中地上建筑面积为 134102m²,地下室面积为 38111m²,屋面高度为 104.6 米。结构类型为框架——剪力墙结构。可以用同样的方法和相同的监理细则进行测量监理工作。二、土方开挖前的测量监理工作：1、要求广东省地质工程公司及浙江东阳建筑总公司各写一份施工测量方案（方案的主要内容：施测人员的安排、施测人员上岗证复印件、新使用的经纬仪、水准仪及仪器检验证复印件、使用钢尺及钢尺检定证复印件。测量的控制方法及复核测量方法，高程控制点的布、控方法。测量资料的整理及报验。）监理测量工程师对测量施工方案进行审核。2、两施工单位首先要把市规划局测定的点及线进行复核，任意角要做角度闭合，2C 差不得超过±12"，假如是矩型控制,900内角误差不得超过±5",量距误差应在 1/20000 以内,不符合要求时要进行调整,直至达到设计及测量法律规范要求。3、施工单位经过测量复核各点均满足设计及测量法律规范要求后，及时进行施工测量放线定位工作。各轴线点要外放在永久或就近的固定建筑物上用红油漆做标记，以不被挖土方时破坏为准，临时用点可打木桩，在木桩上打钉。4、对测量成果进行整理，做好复核记录及测量成果报验申请单，报监理公司。监理测量工程师对其测量成果进行现场测量复核、矩型控制内角 900误差在±5"以内，轴线尺寸在 1/20000 以内的测量成果予以签字认可。对于不能满足设计及测量法律规范要求的成果要进行整改，整改后，监理测量工程师再对其测量成果进行重复核。5、水准点的引测；每座建筑群应按测量法律规范要求埋设三个或三个以上水准点，水准点闭合差不得大于 3mm，各点差不得大于±1.5mm。监理测量工程师对水准引测点进行复测。施工单位要对测设的轴线点和水准点进行保护。三、基坑开挖过程中的测量工作：基坑开挖前，施工单位测量人员根据已复核过的主轴线及定位放线桩用经纬仪测定出外边线（基坑放坡线），基坑放坡比例要经甲方和监理...
